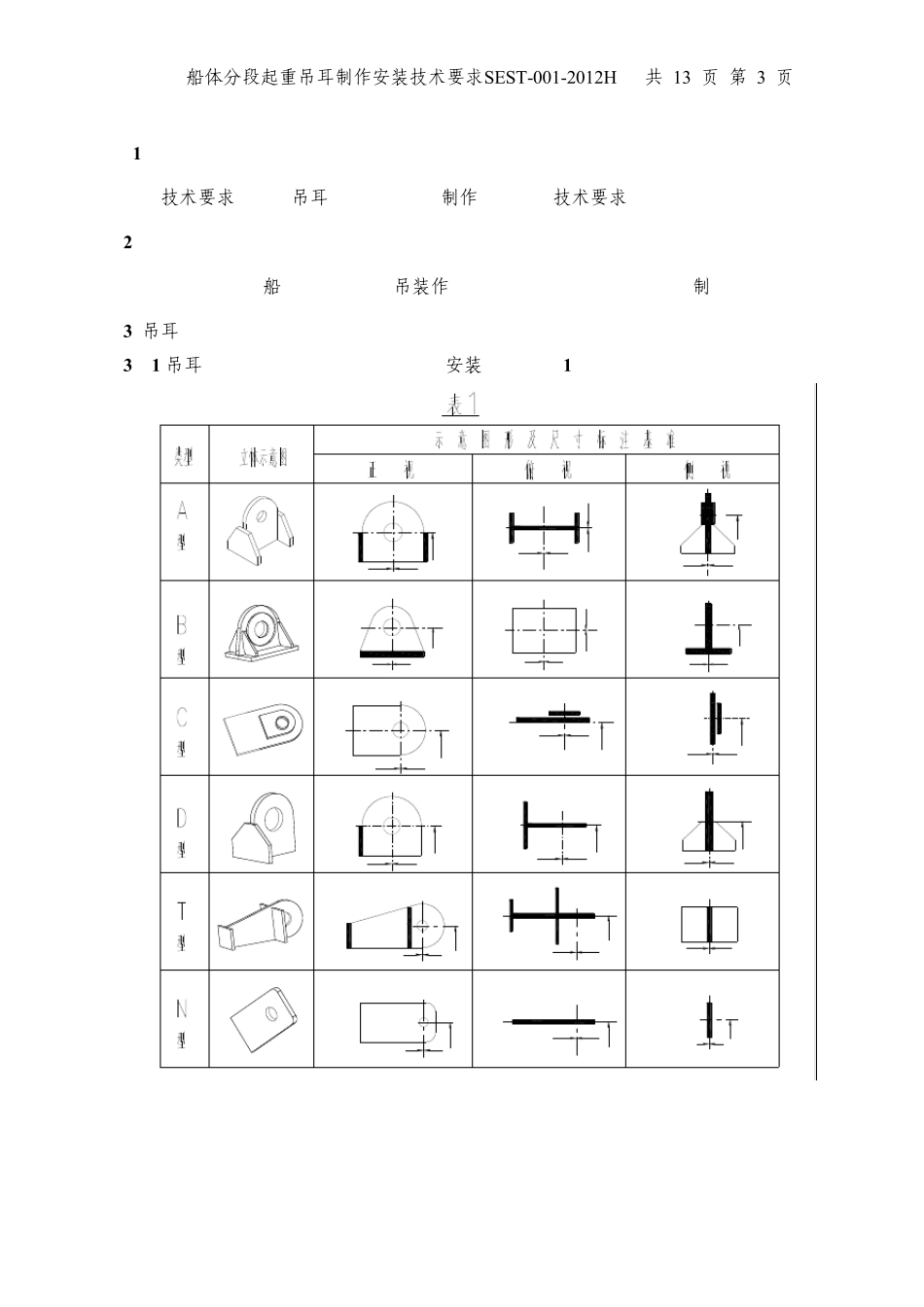

厂标准施工图 SEST-001-2012H 标记 数量 修改单号 签 字 日期 图样标记 重 量 k g 比 例 设绘 校对 标检 船体分段起重吊耳制作安装技术要求 共 13 页 第 1 页 审核 审定 日期 福 建 省 东 南 造 船 厂 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 2 页 前 言 为适应我厂生产的需要,保证船体建造过程中吊装作业的安全,满足分段吊装工艺设计、吊耳制作安装及检验的要求,使船体分段吊耳的使用逐步走向标准化,特统一制定本技术要求,并通过在我厂范围内一段时间的推广应用,逐步加以完善。 本技术要求适应于我厂承建(修)的船舶产品分段吊装设计、现场施工、管理、安全等工作。 本技术要求主要规定了吊耳的系列型式、制作、安装要求等。 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 3 页 1 范围 本技术要求规定了吊耳系列的选用、制作及检验的技术要求。 2 引用文件 参照国内有关船厂多年应用的吊装作业标准及结合工厂状况汇总编制。; 3 吊耳系列 3.1 吊耳类型、示意图形及尺寸标注、安装基准见表 1: 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 4 页 3.2 吊耳系列型号及结构型式示意图 3.2.1 A 型吊耳系列,其制作安装形式见图 1,规格尺寸见表 2: 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 5 页 3.2.2 B 型吊耳系列,其制作安装形式见图 2,规格尺寸见表 3: 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 6 页 3.2.3 C 型吊耳系列,其制作安装形式见图 3,规格尺寸见表 4: 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 7 页 3.2.4 D 型吊耳系列,其制作安装形式见图 4,规格尺寸见表 5: 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 8 页 3.2.5 T 型吊耳系列,其制作安装形式见图 5,规格尺寸见表 6: 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 9 页 3.2.6 N 型翻板吊耳系列,其制作安装形式见图 6,规格尺寸见表 7: 船体分段起重吊耳制作安装技术要求SEST-001-2012H 共 13 页 第 10 页 4 吊耳制作安装技术要求 4.1 材料 4.1.1 制作吊耳的材料为合格的 A 级及其以上强度的船用钢板,材料不允许有裂纹、夹层...
