东风天锦国排放车型使用指南

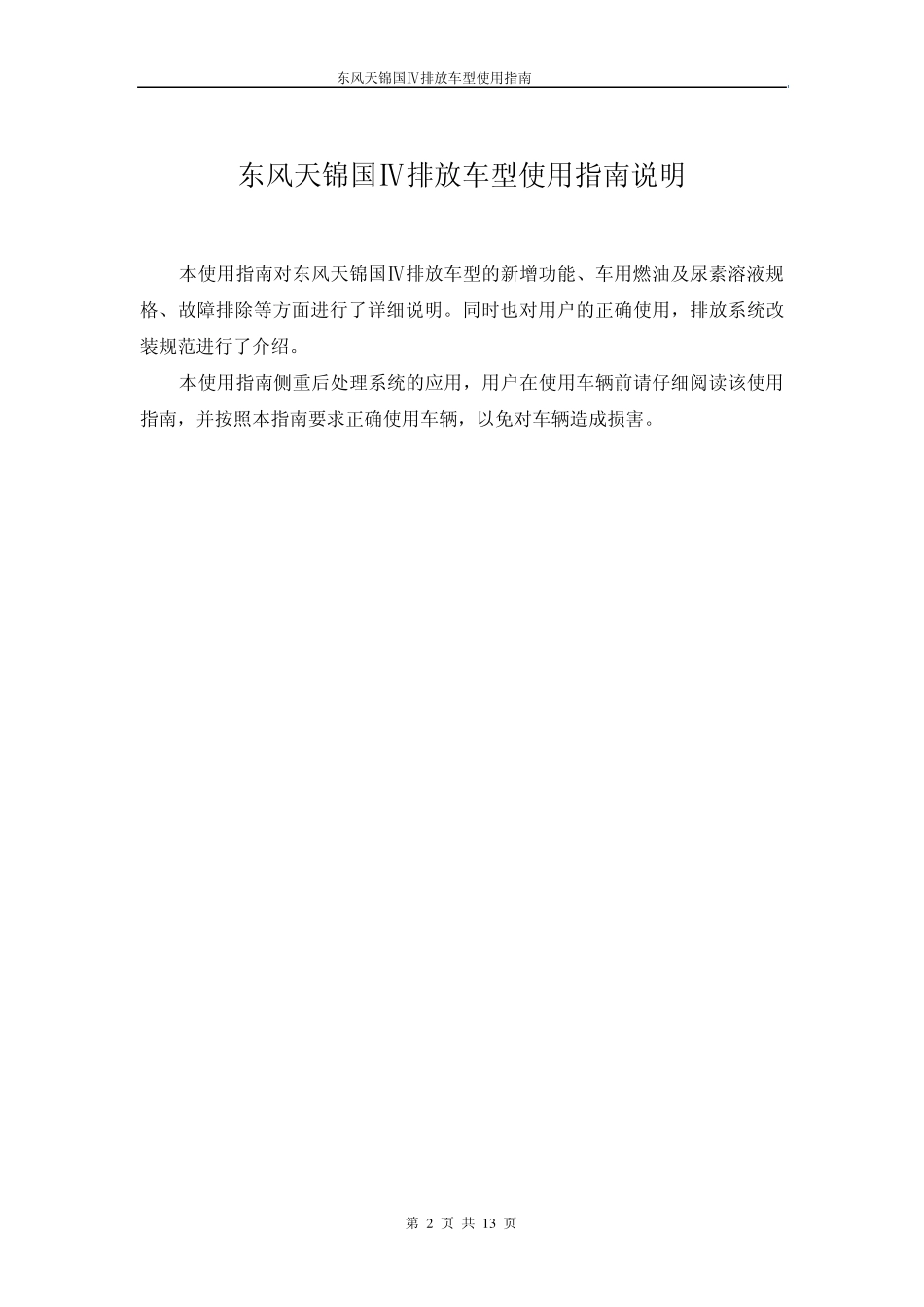

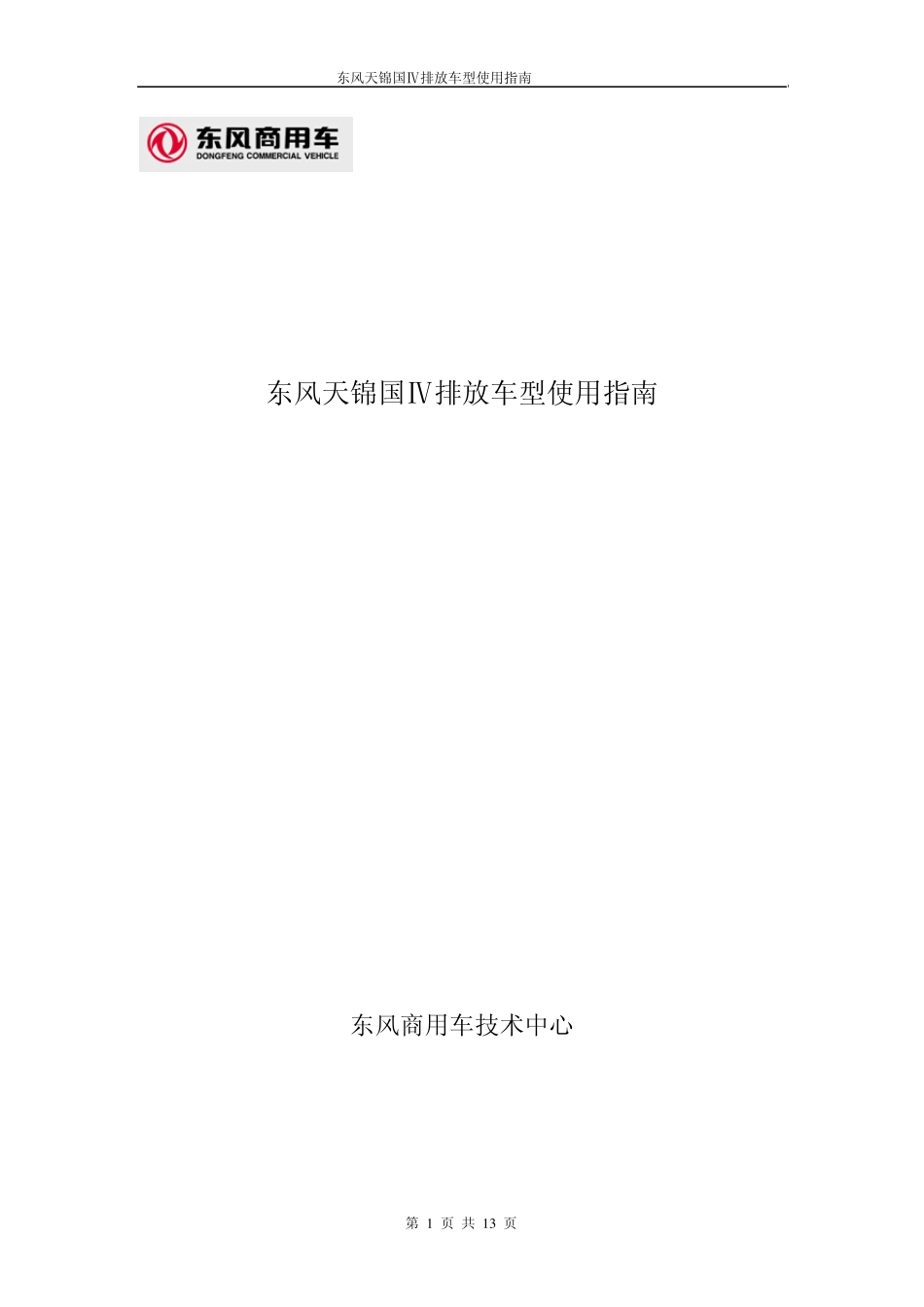

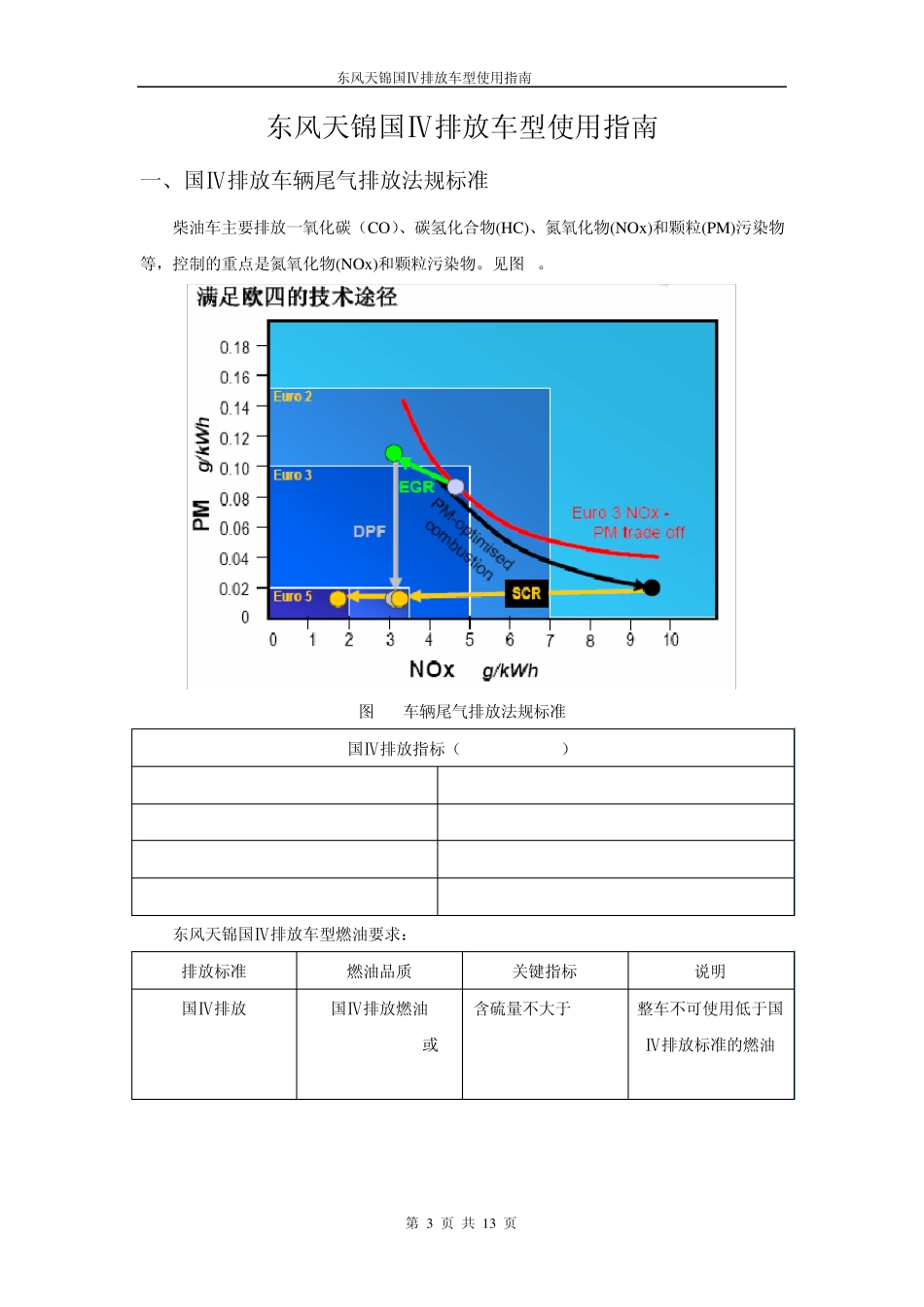

东风天锦国Ⅳ排放车型使用指南(200907) 第 1 页 共 1 3 页 东风天锦国Ⅳ排放车型使用指南 东风商用车技术中心 2009.07 东风天锦国Ⅳ排放车型使用指南(200907) 第 2 页 共 1 3 页 东风天锦国Ⅳ排放车型使用指南说明 本使用指南对东风天锦国Ⅳ排放车型的新增功能、车用燃油及尿素溶液规格、故障排除等方面进行了详细说明。同时也对用户的正确使用，排放系统改装规范进行了介绍。 本使用指南侧重后处理系统的应用，用户在使用车辆前请仔细阅读该使用指南，并按照本指南要求正确使用车辆，以免对车辆造成损害。 东风天锦国Ⅳ排放车型使用指南(200907) 第 3 页 共 13 页 东风天锦国Ⅳ排放车型使用指南 一、国Ⅳ排放车辆尾气排放法规标准 柴油车主要排放一氧化碳（CO）、碳氢化合物(HC)、氮氧化物(NOx)和颗粒(PM)污染物等，控制的重点是氮氧化物(NOx)和颗粒污染物。见图 1。 图 1 车辆尾气排放法规标准 东风天锦国Ⅳ排放车型燃油要求： 排放标准 燃油品质 关键指标 说明 国Ⅳ排放 国Ⅳ排放燃油 GB17691-2005或DB11/239-2007 含硫量不大于 50ppm 整车不可使用低于国Ⅳ排放标准的燃油 国Ⅳ排放指标（GB17691-2005） N0x 3.5 g/kW.h PM 0.02 g/ kW .h HC 0.46 g/ kW .h CO 1.5 g/ kW .h 东风天锦国Ⅳ排放车型使用指南(200907) 第 4 页 共 13 页 SCR 系统 SCR (Selectiv e Cataly tic Redu ction)选择性催化还原是一项控制柴油发动机排气中 NOx 的技术。将尿素喷射到到催化器中，氨与排气中的 NOx 在催化器中反应，生成无害的氮气 (N2) 和水 (H2O)。 OBD 系统 OBD 是英文 On-Board Diagnostics 的缩写，中文翻译为“车载自动诊断系统”。 OBD 诊断系统具备监测和分析与排放相关故障的功能，一旦监测到汽车尾气超标，仪表上的故障(MIL)指示灯点亮，告知驾驶员。当出现严重故障时，发动机扭矩限制器将被激活。发动机电控单元（EECU）记录故障信息和相关代码，并在仪表的液晶屏上显示相关故障，维修人员能迅速准确地确定故障的性质和部位。 东风天锦国Ⅳ排放车型使用指南(200907) 第 5 页 共 13 页 二、整车各个系统的变化（相比国Ⅲ排放车型） 1 . 电气系统 增加OBD 诊断接口。见图2。 图2 OBD诊断接口及盖板（红色圈标识部位） 应用诊断仪通过整车配备的OBD 诊断接口可以对故障信息进行访问，OBD 诊断接口位于驾驶员侧的左腿线束护板处...
