中专电工基础教案第三章电容器

中专电工基础教案第三章电容器_第1页
1/6

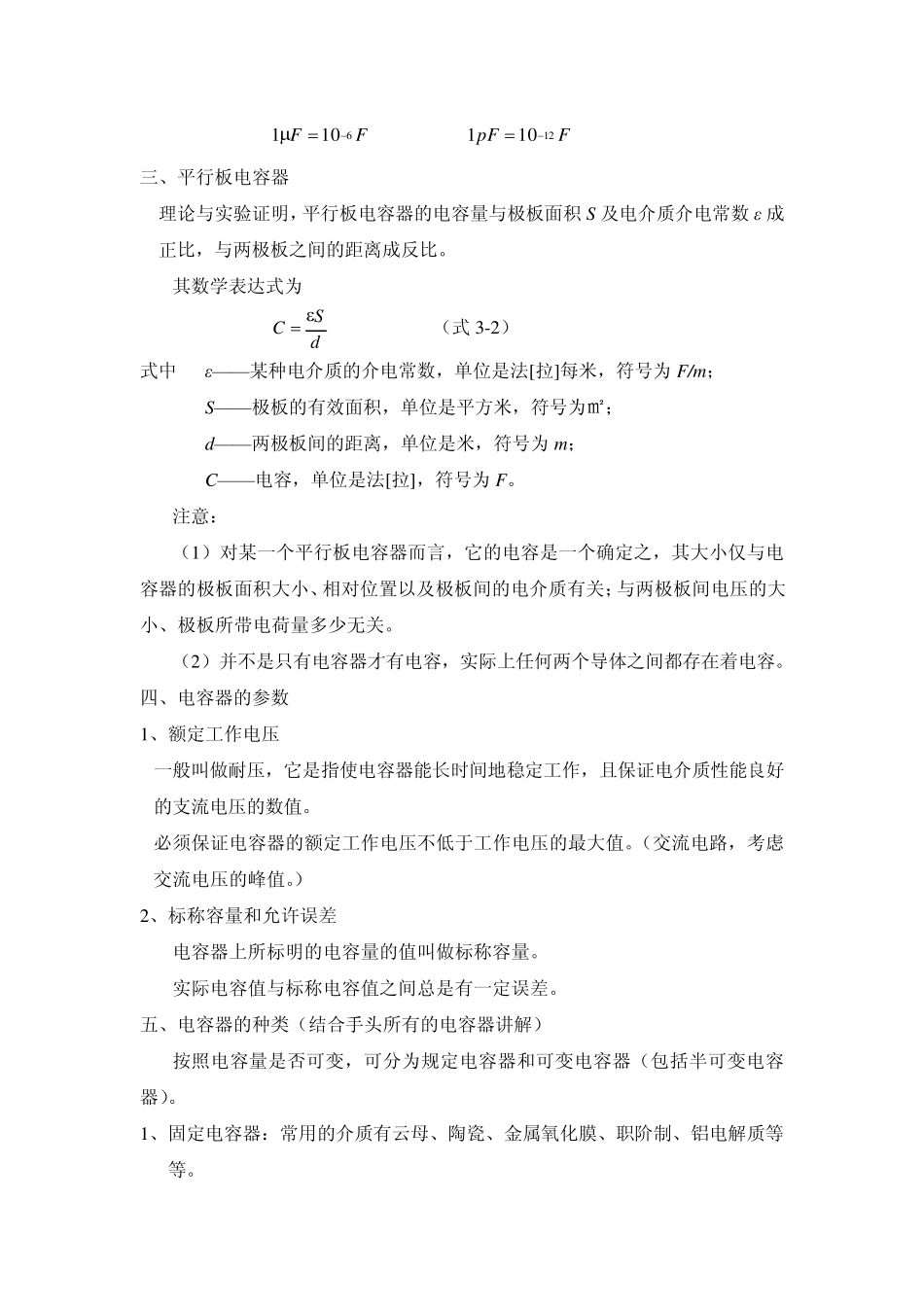

中专电工基础教案第三章电容器_第2页
2/6

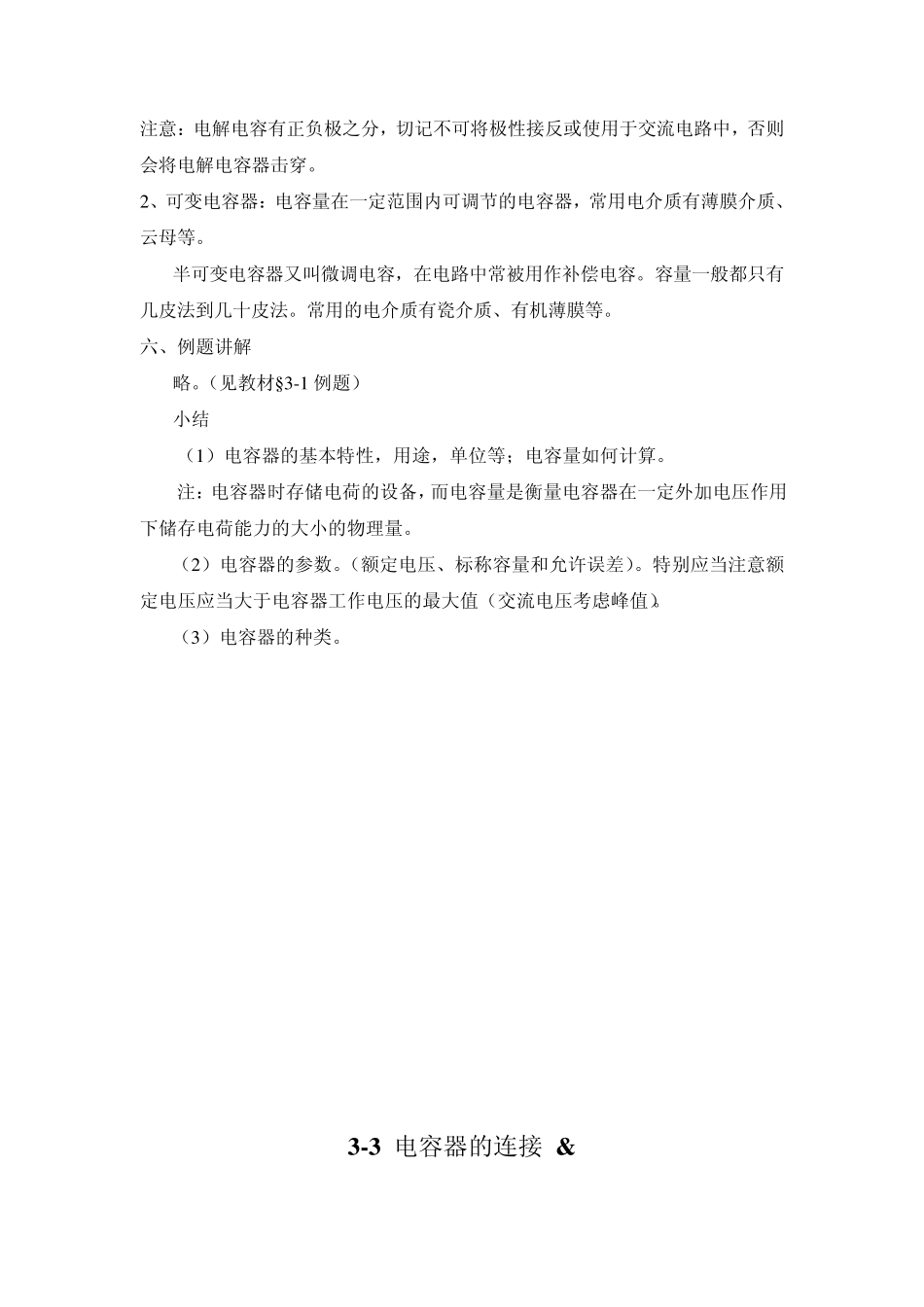

中专电工基础教案第三章电容器_第3页
3/6
第三章 电 容 器 3 -1 电容器与电容 &3 -2 电容器的参数和种类 一、电容器 1、定义: 电容器:是由两个导体电极中间夹一层绝缘体(又称电介质)所构成。电容器最基本的特性是能够存储电荷。 2、用途: 具有“隔直通交” 的特点,在电子技术中,常用于滤波、移相、旁路、信号调谐等;在电力系统中,电容器可用来提高电力系统的功率因数。 3、主要技术参数:电容量、允许误差、额定电压。 识别方法:数值法和色标法。(带实物讲解) 例:某一瓷介电容上标有 104,其标称电容量为 10× 104pF,即 0.1μF 4、工作原理: P67 页 单位: 法拉,简称法,通常用符号“F” 表示。 符号表示: 常用电容器符号 二、电容 用来表征电容器存储电荷的本领大小。 含义:电容器任一极板所储存的电荷量,与两极板间电压的比值叫电容量,简称电容。用字母 C 表示,电容定义式为: UQC  式中 Q— — 一个极板上的电荷量,单位是库[仑],符号为 C; U— — 两极板间的电压,单位是伏[特],符号为 V; C— — 电容,单位是法[拉],符号为 F。 实际应用常用的是较小的单位有微法(μF)和皮法(pF): FF6101 FpF12101 三、平行板电容器 理论与实验证明,平行板电容器的电容量与极板面积 S 及电介质介电常数 ε 成正比,与两极板之间的距离成反比。 其数学表达式为 dSC (式 3-2) 式中 ε——某种电介质的介电常数,单位是法[拉]每米,符号为 F/m; S——极板的有效面积,单位是平方米,符号为㎡; d——两极板间的距离,单位是米,符号为 m; C——电容,单位是法[拉],符号为 F。 注意: (1)对某一个平行板电容器而言,它的电容是一个确定之,其大小仅与电容器的极板面积大小、相对位置以及极板间的电介质有关;与两极板间电压的大小、极板所带电荷量多少无关。 (2)并不是只有电容器才有电容,实际上任何两个导体之间都存在着电容。 四、电容器的参数 1、额定工作电压 一般叫做耐压,它是指使电容器能长时间地稳定工作,且保证电介质性能良好的支流电压的数值。 必须保证电容器的额定工作电压不低于工作电压的最大值。(交流电路,考虑交流电压的峰值。) 2、标称容量和允许误差 电容器上所标明的电容量的值叫做标称容量。 实际电容值与标称电容值之间总是有一定误差。 五、电容器的种类(结合手头所有的电容器讲解) 按照电容量是否可变,可分为规定电容器和可...
