中低碳锰铁技术方案VIP专享

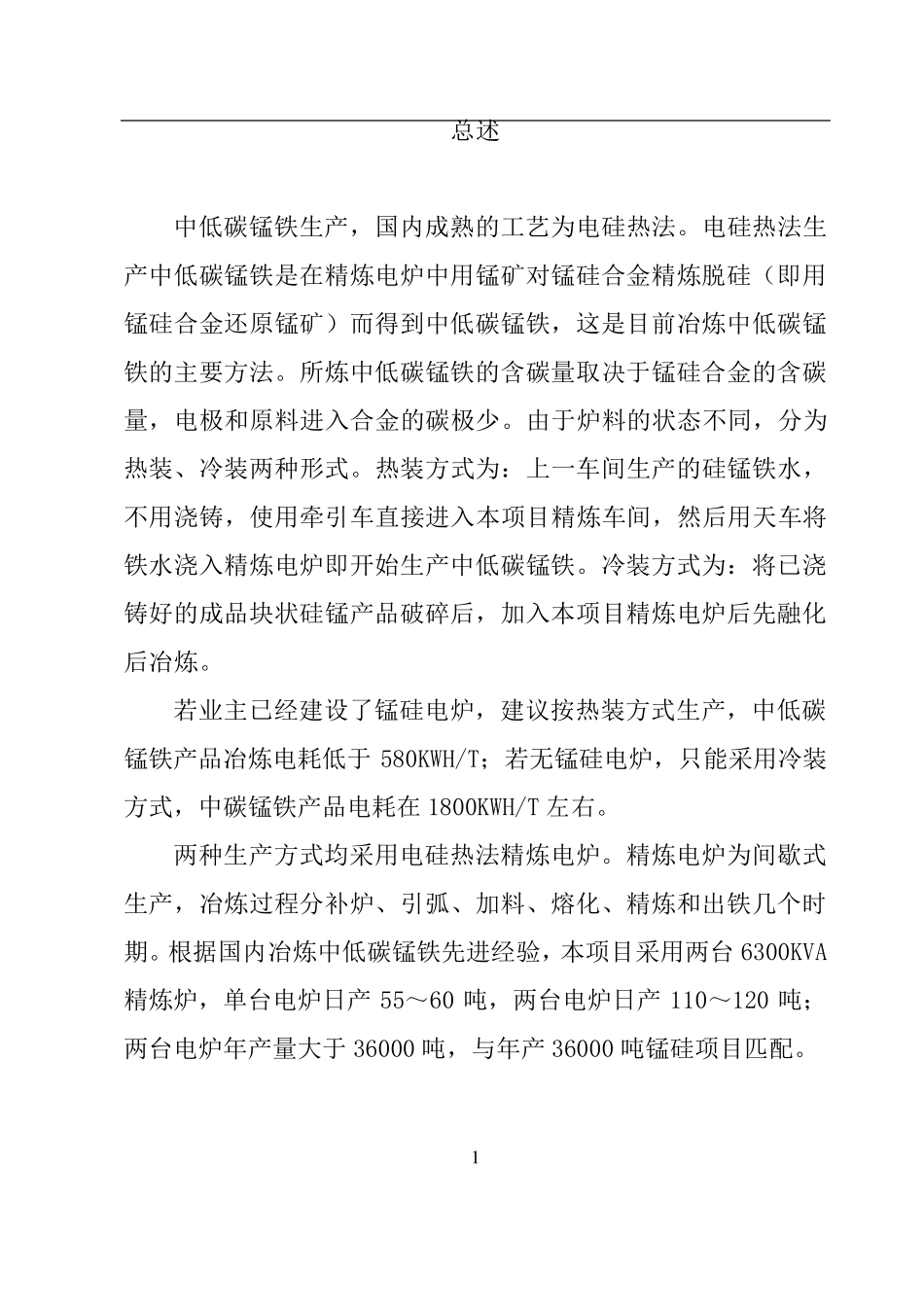

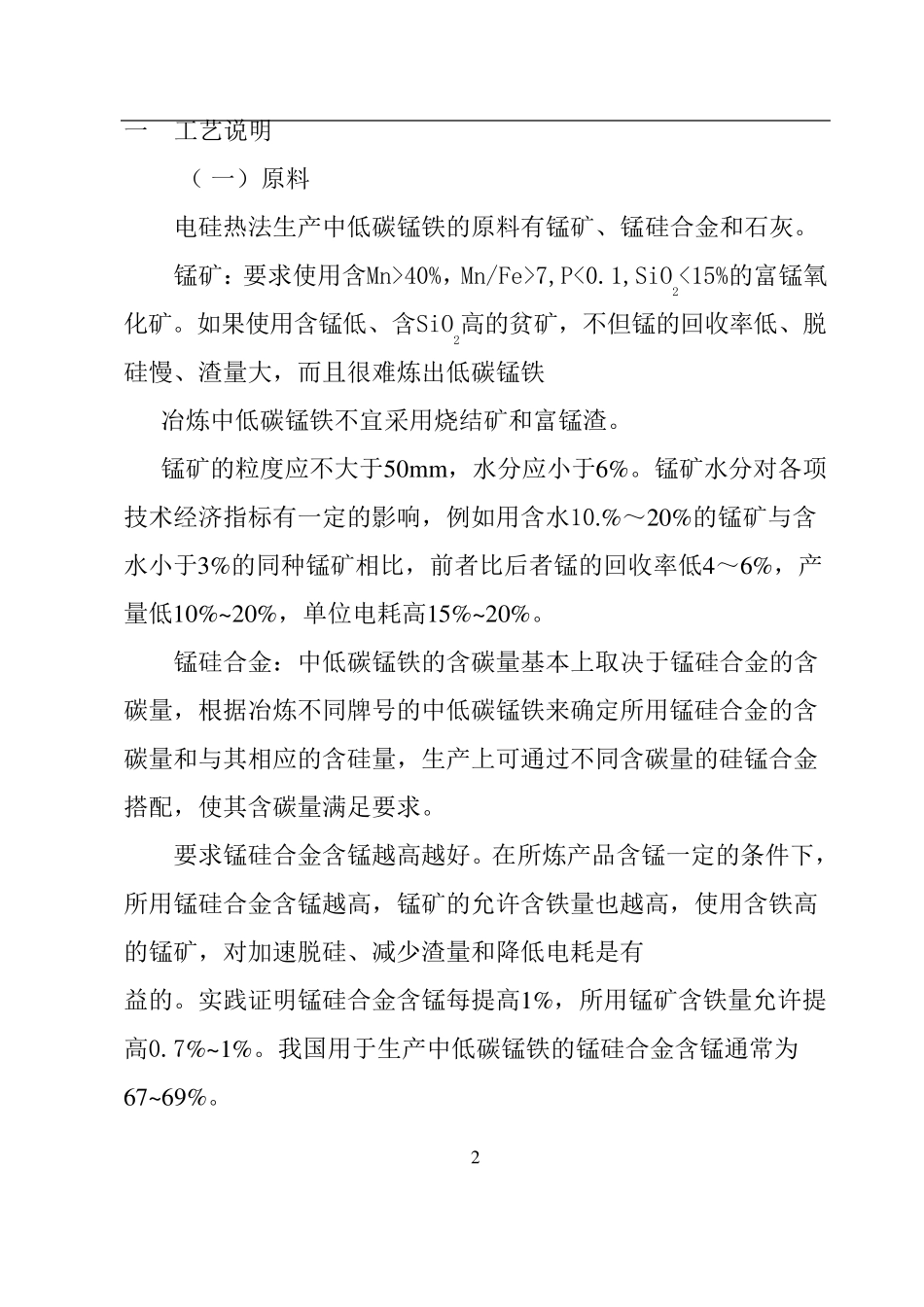

6300KVA 中低碳锰铁精炼炉 技术方案 兰州西铁机械制造有限责任公司 2010 年 10 月 1 总述 中低碳锰铁生产，国内成熟的工艺为电硅热法。电硅热法生产中低碳锰铁是在精炼电炉中用锰矿对锰硅合金精炼脱硅（即用锰硅合金还原锰矿）而得到中低碳锰铁，这是目前冶炼中低碳锰铁的主要方法。所炼中低碳锰铁的含碳量取决于锰硅合金的含碳量，电极和原料进入合金的碳极少。由于炉料的状态不同，分为热装、冷装两种形式。热装方式为：上一车间生产的硅锰铁水，不用浇铸，使用牵引车直接进入本项目精炼车间，然后用天车将铁水浇入精炼电炉即开始生产中低碳锰铁。冷装方式为：将已浇铸好的成品块状硅锰产品破碎后，加入本项目精炼电炉后先融化后冶炼。 若业主已经建设了锰硅电炉，建议按热装方式生产，中低碳锰铁产品冶炼电耗低于580KWH/T；若无锰硅电炉，只能采用冷装方式，中碳锰铁产品电耗在1800KWH/T 左右。 两种生产方式均采用电硅热法精炼电炉。精炼电炉为间歇式生产，冶炼过程分补炉、引弧、加料、熔化、精炼和出铁几个时期。根据国内冶炼中低碳锰铁先进经验，本项目采用两台 6300KVA精炼炉，单台电炉日产55～60 吨，两台电炉日产110～120 吨；两台电炉年产量大于36000 吨，与年产36000 吨锰硅项目匹配。 2 一 工艺说明 （一）原料 电硅热法生产中低碳锰铁的原料有锰矿、锰硅合金和石灰。 锰矿：要求使用含Mn>40%，Mn/Fe>7,P<0.1,SiO2<15%的富锰氧化矿。如果使用含锰低、含SiO2高的贫矿，不但锰的回收率低、脱硅慢、渣量大，而且很难炼出低碳锰铁 冶炼中低碳锰铁不宜采用烧结矿和富锰渣。 锰矿的粒度应不大于50mm，水分应小于6%。锰矿水分对各项技术经济指标有一定的影响，例如用含水10.%～20%的锰矿与含水小于3%的同种锰矿相比，前者比后者锰的回收率低4～6%，产量低10%~20%，单位电耗高15%~20%。 锰硅合金：中低碳锰铁的含碳量基本上取决于锰硅合金的含碳量，根据冶炼不同牌号的中低碳锰铁来确定所用锰硅合金的含碳量和与其相应的含硅量，生产上可通过不同含碳量的硅锰合金搭配，使其含碳量满足要求。 要求锰硅合金含锰越高越好。在所炼产品含锰一定的条件下，所用锰硅合金含锰越高，锰矿的允许含铁量也越高，使用含铁高的锰矿，对加速脱硅、减少渣量和降低电耗是有 益的。实践证明锰硅合金含锰每提高1%，所用锰矿含铁量允许提高0.7%~1%。我国用于生产中低碳锰铁的锰硅合金含锰通常为67~69%。 3 采用冷装时，锰硅合金的...
