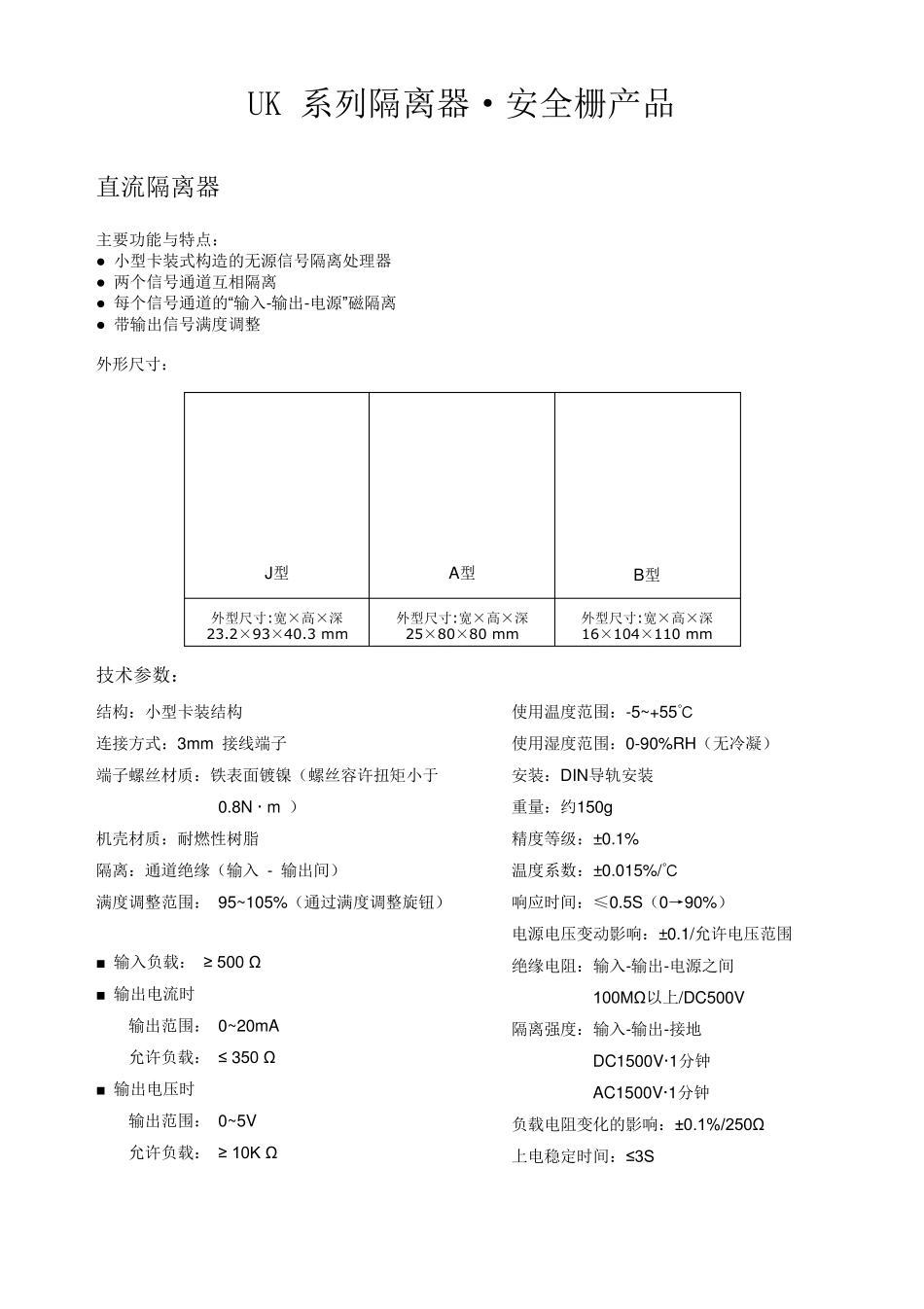

中冶自动化_UK系列信号隔离器、安全栅选型样本_第1页
1/27

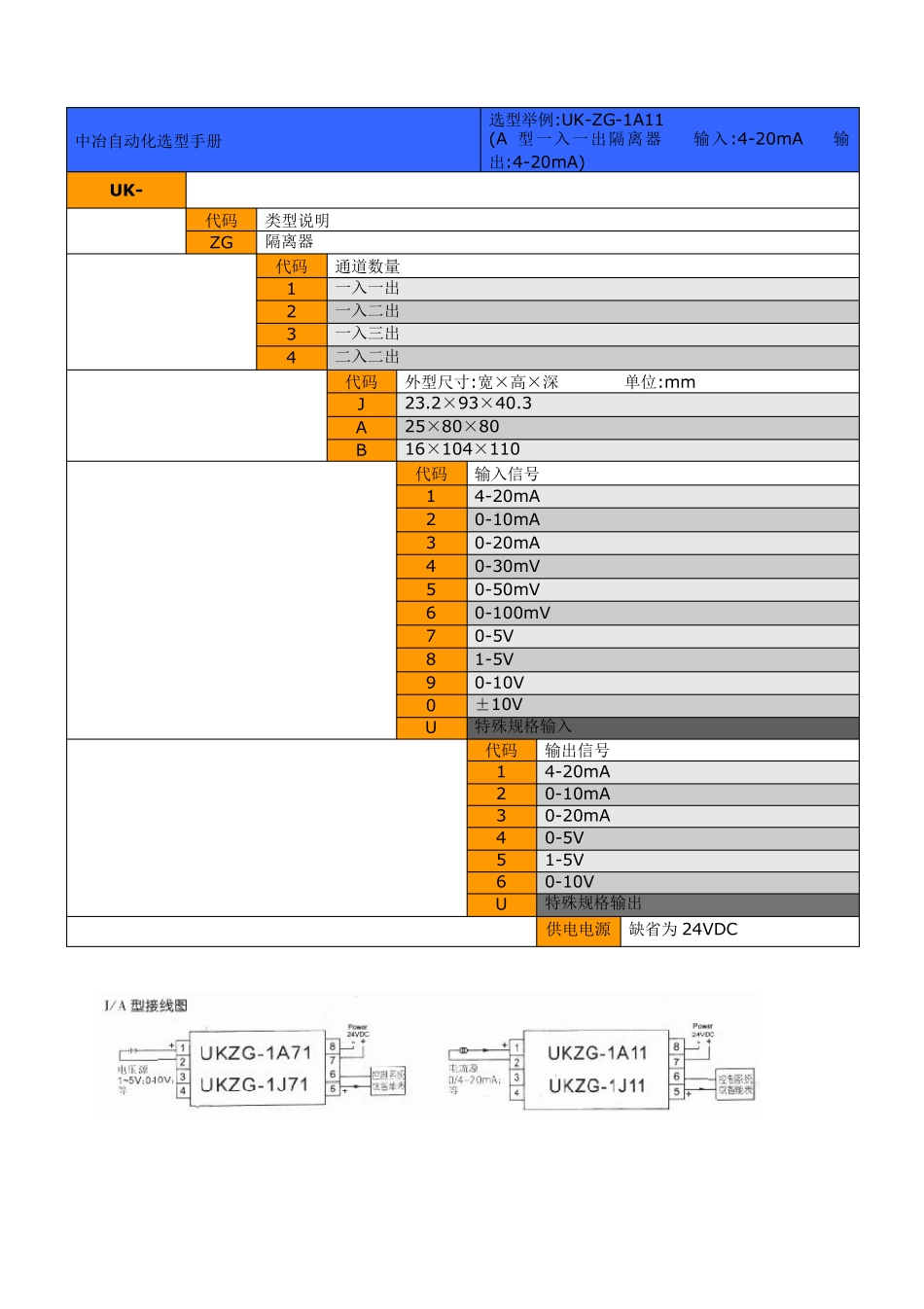

中冶自动化_UK系列信号隔离器、安全栅选型样本_第2页
2/27

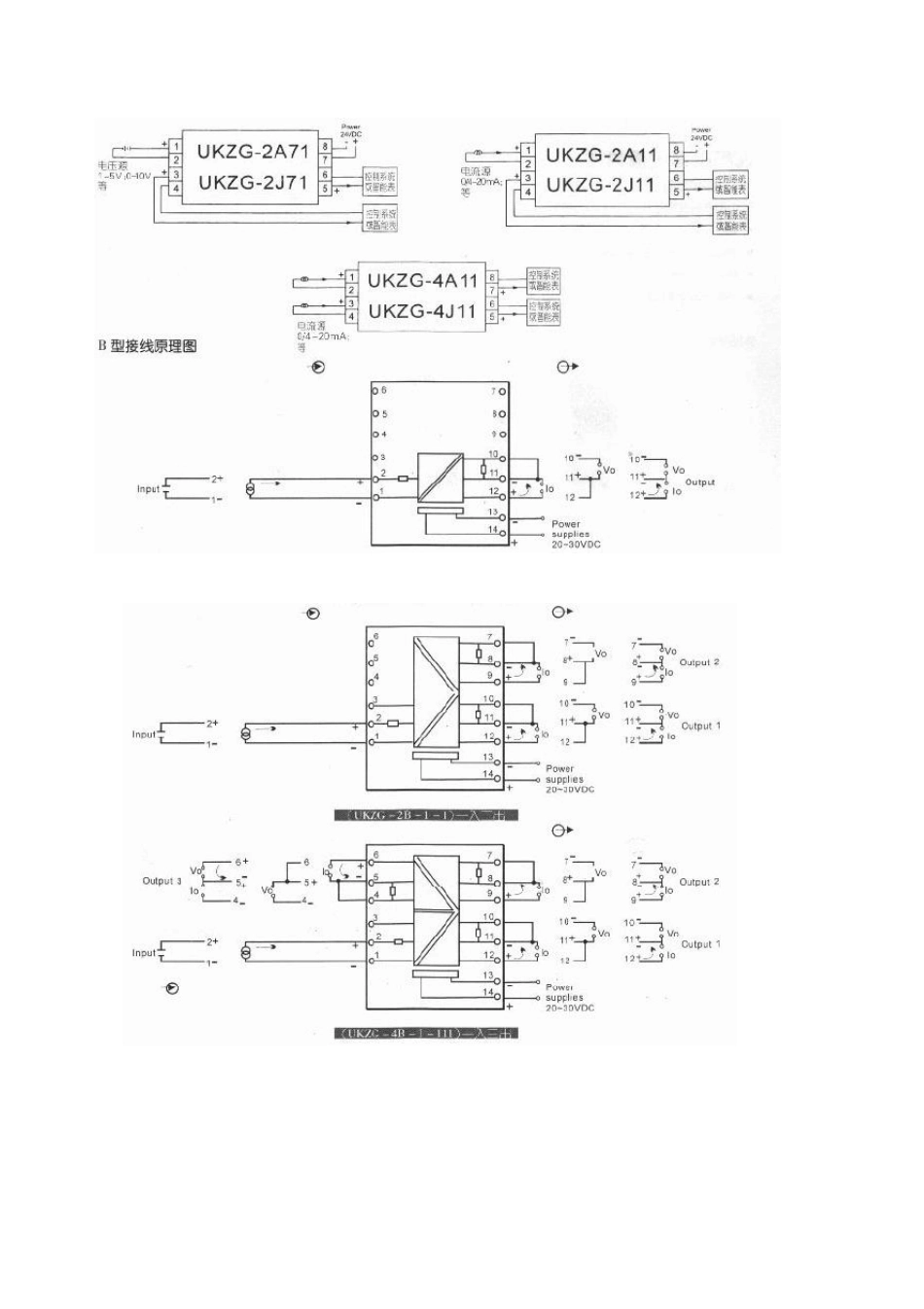

中冶自动化_UK系列信号隔离器、安全栅选型样本_第3页
3/27
UK 系列隔离器·安全栅产品 直流隔离器 主要功能与特点: ● 小型卡装式构造的无源信号隔离处理器 ● 两个信号通道互相隔离 ● 每个信号通道的“输入-输出-电源”磁隔离 ● 带输出信号满度调整 外形尺寸: J型 A型 B型 外型尺寸:宽×高×深 23.2×93×40.3 m m 外型尺寸:宽×高×深 25×80×80 m m 外型尺寸:宽×高×深 16×104×110 m m 技术参数: 结构:小型卡装结构 连接方式:3mm 接线端子 端子螺丝材质:铁表面镀镍(螺丝容许扭矩小于 0.8N · m ) 机壳材质:耐燃性树脂 隔离:通道绝缘(输入 - 输出间) 满度调整范围: 95~105%(通过满度调整旋钮) ■ 输入负载: ≥ 500 Ω ■ 输出电流时 输出范围: 0~20mA 允许负载: ≤ 350 Ω ■ 输出电压时 输出范围: 0~5V 允许负载: ≥ 10K Ω 使用温度范围:-5~+55℃ 使用湿度范围:0-90%RH(无冷凝) 安装:DIN导轨安装 重量:约150g 精度等级:± 0.1% 温度系数:± 0.015%/℃ 响应时间:≤0.5S(0→90%) 电源电压变动影响:± 0.1/允许电压范围 绝缘电阻:输入-输出-电源之间 100MΩ以上/DC500V 隔离强度:输入-输出-接地 DC1500V·1分钟 AC1500V·1分钟 负载电阻变化的影响:±0.1%/250Ω 上电稳定时间:≤3S 中冶自动化选型手册 选型举例:UK-ZG-1A11 (A 型一入一出隔离器 输入:4-20m A 输出:4-20m A) UK- 代码 类型说明 ZG 隔离器 代码 通道数量 1 一入一出 2 一入二出 3 一入三出 4 二入二出 代码 外型尺寸:宽×高×深 单位:m m J 23.2×93×40.3 A 25×80×80 B 16×104×110 代码 输入信号 1 4-20m A 2 0-10m A 3 0-20m A 4 0-30m V 5 0-50m V 6 0-100m V 7 0-5V 8 1-5V 9 0-10V 0 ±10V U 特殊规格输入 代码 输出信号 1 4-20m A 2 0-10m A 3 0-20m A 4 0-5V 5 1-5V 6 0-10V U 特殊规格输出 供电电源 缺省为 24VDC 现场电源·隔离器 主要功能与特点: ● 小型卡装式构造的信号隔离处理器 ● “输入-输出-电源”三者磁隔离 ● 对现场变送器配电,并将直流输入信号转换成隔离的标准过程信号 ● 带电源显示灯 ● 带输出信号、零点和满度调整 外形尺寸: J型 A型 B型 外型尺寸:宽×高×深 23.2×93×40.3 m m 外型尺寸:宽×高×深 25×80×80 m m 外型尺寸:宽×高×深 16×104×110...
