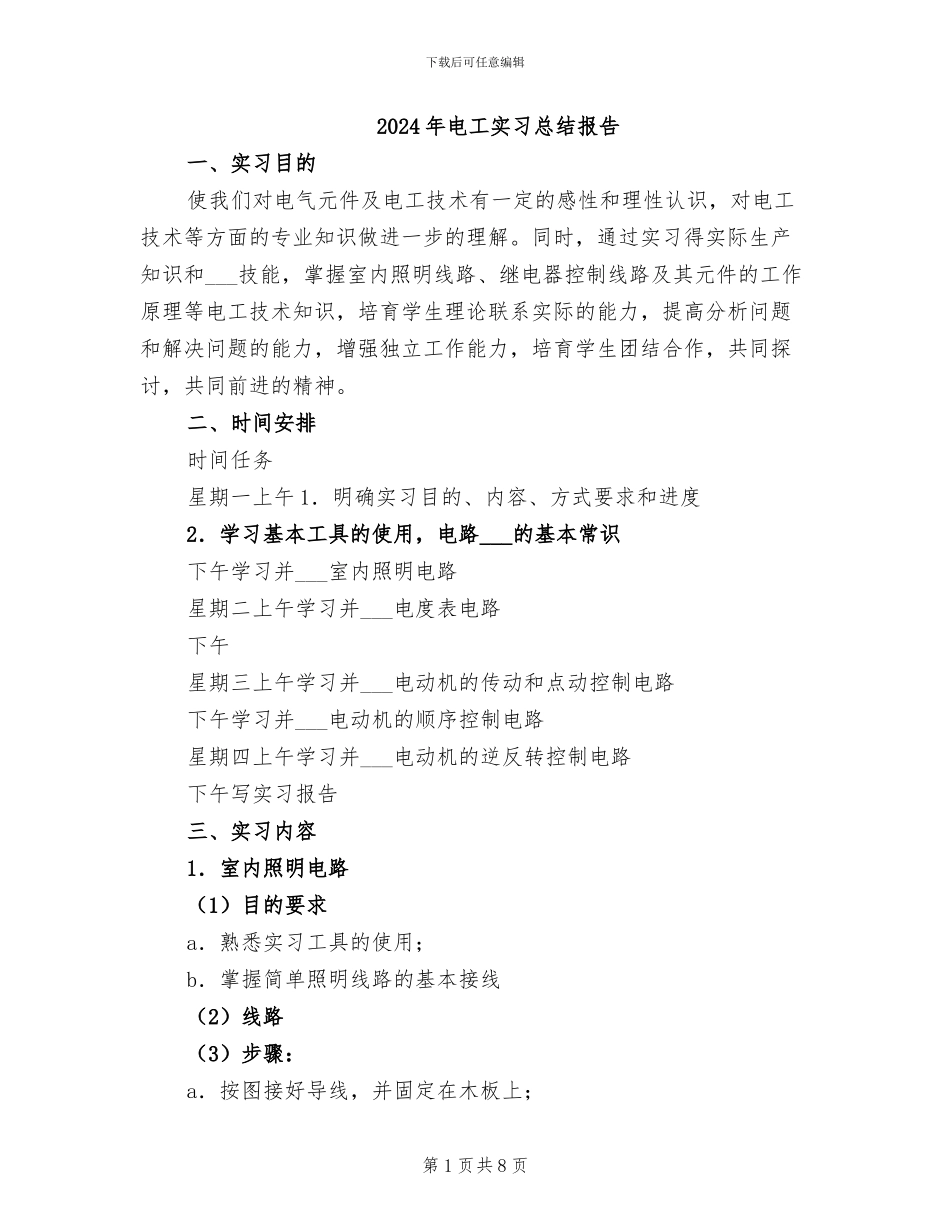

下载后可任意编辑2024 年电工实习总结报告一、实习目的使我们对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。同时，通过实习得实际生产知识和___技能，掌握室内照明线路、继电器控制线路及其元件的工作原理等电工技术知识，培育学生理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作能力，培育学生团结合作，共同探讨，共同前进的精神。二、时间安排时间任务星期一上午 1．明确实习目的、内容、方式要求和进度2．学习基本工具的使用，电路___的基本常识下午学习并___室内照明电路星期二上午学习并___电度表电路下午星期三上午学习并___电动机的传动和点动控制电路下午学习并___电动机的顺序控制电路星期四上午学习并___电动机的逆反转控制电路下午写实习报告三、实习内容1．室内照明电路（1）目的要求a．熟悉实习工具的使用；b．掌握简单照明线路的基本接线（2）线路（3）步骤：a．按图接好导线，并固定在木板上；第 1 页共 8 页下载后可任意编辑b．检查线路；c．通入电源，通过开关控制日光灯和灯泡，观察并记录现象；d．切断电源，拆除导线，2．电度表电路（1）目的要求a．了解电度表的工作原理和接线要求；b．接线时注意电度表的进出脚，不要接反，电度表工作时应竖直放置。（2）线路电度表工作原理：电度表是利用电压和电流在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器计算出转盘转数而测出电能。电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成（3）步骤：a．按图连接好导线b．检查线路；c．通入电源，合上空气开关，观察电度表转盘是否转动，记录现象；d．切断电源，拆除导线。3．电动机的传动和点动控制电路（1）目的要求a．了解继电器的工作原理，并掌握其接线方法；b．了解电动机的传动和点动控制。（2）线路第 2 页共 8 页下载后可任意编辑原理：KM1 回路为点动控制电路，按下绿色按钮。KM___线圈通电，松开绿色按钮，KM___线圈断电；KM2 回路为传动控制电路，按下黑色按钮，KM2 通电并自锁，KM___线圈通电，松开黑色按钮，KM___线圈不会断电，停止时按红色按钮。（3）步骤：a．按图接好导线；b．检查线路，确认无误后通电；c．按下后再松开绿色按钮，观察 KM1 的现象，按下后再松开黑色按钮，观察 KM2 的现象，最后按下红色按...
