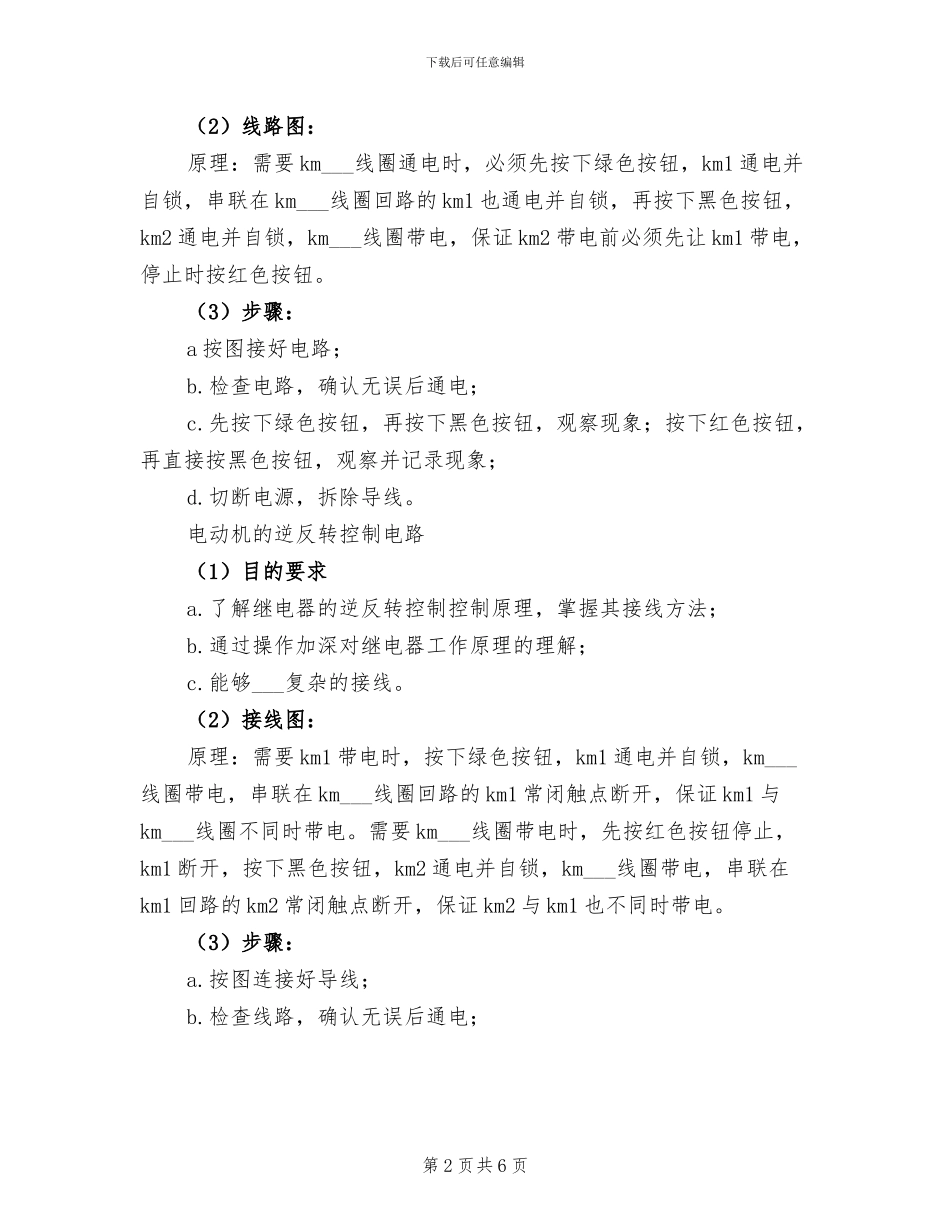

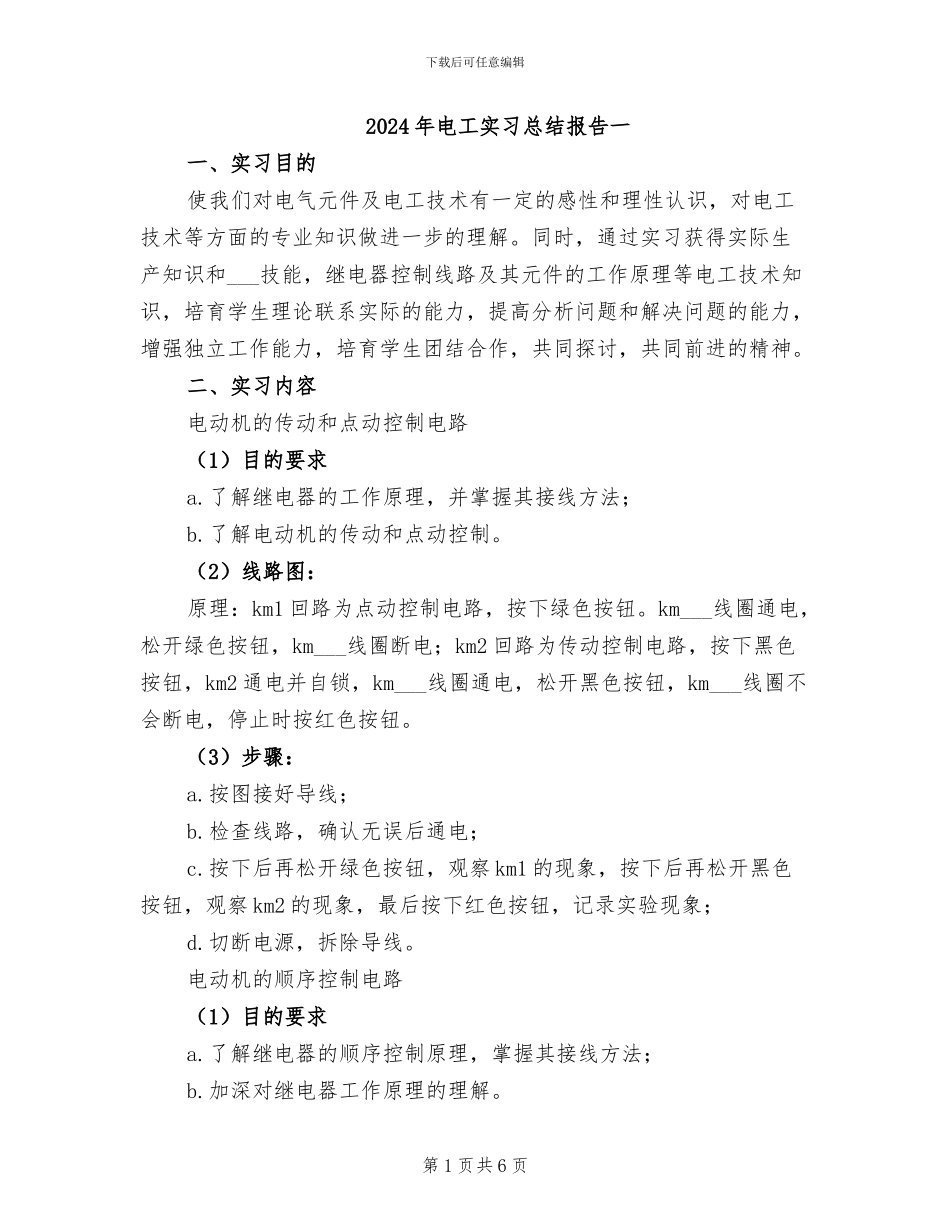

下载后可任意编辑2024 年电工实习总结报告一一、实习目的使我们对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。同时，通过实习获得实际生产知识和___技能，继电器控制线路及其元件的工作原理等电工技术知识，培育学生理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作能力，培育学生团结合作，共同探讨，共同前进的精神。二、实习内容电动机的传动和点动控制电路（1）目的要求a.了解继电器的工作原理，并掌握其接线方法；b.了解电动机的传动和点动控制。（2）线路图：原理：km1 回路为点动控制电路，按下绿色按钮。km___线圈通电，松开绿色按钮，km___线圈断电；km2 回路为传动控制电路，按下黑色按钮，km2 通电并自锁，km___线圈通电，松开黑色按钮，km___线圈不会断电，停止时按红色按钮。（3）步骤：a.按图接好导线；b.检查线路，确认无误后通电；c.按下后再松开绿色按钮，观察 km1 的现象，按下后再松开黑色按钮，观察 km2 的现象，最后按下红色按钮，记录实验现象；d.切断电源，拆除导线。电动机的顺序控制电路（1）目的要求a.了解继电器的顺序控制原理，掌握其接线方法；b.加深对继电器工作原理的理解。第 1 页共 6 页下载后可任意编辑（2）线路图：原理：需要 km___线圈通电时，必须先按下绿色按钮，km1 通电并自锁，串联在 km___线圈回路的 km1 也通电并自锁，再按下黑色按钮，km2 通电并自锁，km___线圈带电，保证 km2 带电前必须先让 km1 带电，停止时按红色按钮。（3）步骤：a 按图接好电路；b.检查电路，确认无误后通电；c.先按下绿色按钮，再按下黑色按钮，观察现象；按下红色按钮，再直接按黑色按钮，观察并记录现象；d.切断电源，拆除导线。电动机的逆反转控制电路（1）目的要求a.了解继电器的逆反转控制控制原理，掌握其接线方法；b.通过操作加深对继电器工作原理的理解；c.能够___复杂的接线。（2）接线图：原理：需要 km1 带电时，按下绿色按钮，km1 通电并自锁，km___线圈带电，串联在 km___线圈回路的 km1 常闭触点断开，保证 km1 与km___线圈不同时带电。需要 km___线圈带电时，先按红色按钮停止，km1 断开，按下黑色按钮，km2 通电并自锁，km___线圈带电，串联在km1 回路的 km2 常闭触点断开，保证 km2 与 km1 也不同时带电。（3）步骤：a.按图连接好导线；b.检查线路，确认无误后通电；第 2 页共 6 页下载后可任意...
