教案三相交流电路

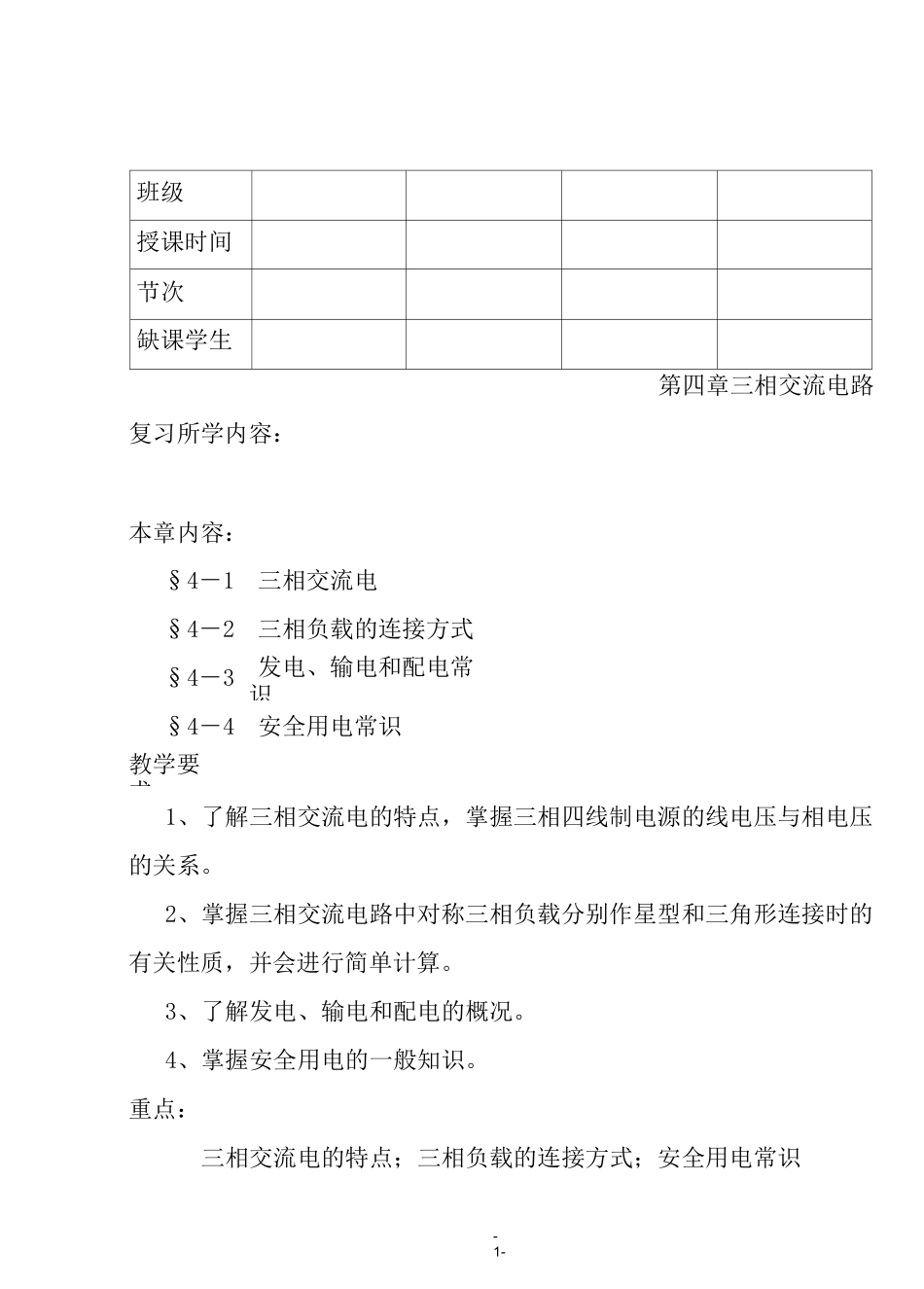

-1-班级授课时间节次缺课学生第四章三相交流电路复习所学内容：本章内容：§4－1三相交流电§4－2三相负载的连接方式§4－3发电、输电和配电常识§4－4安全用电常识教学要求：1、了解三相交流电的特点，掌握三相四线制电源的线电压与相电压的关系。2、掌握三相交流电路中对称三相负载分别作星型和三角形连接时的有关性质，并会进行简单计算。3、了解发电、输电和配电的概况。4、掌握安全用电的一般知识。重点：三相交流电的特点；三相负载的连接方式；安全用电常识电工学》教案——河南省经贸工程技术学校-2-《电工学》教案一一河南省经贸工程技术学校-3-《电工学》教案一一河南省经贸工程技术学校-4-U 线=^相I 线 Y=I 相 Y=U 相卩相二、三相负载的三角形连接把三相负载分别接在三相电源每两根相线之间的接法（常用“△”标记）。线电流总是滞后于相应的相电流 30°三、三相负载的功率在三相交流电源中，三相负载消耗的总功率为各相负载消耗的功率之和。在对称三相电路中，有：P=3U 相［相cos©=3P 相对称三相负载的无功功率和视在功率的计算式分别为：Q=V3UTsin©二 3UTsin©线线相相S=V3UT=3UT线线相相【例 4—1】已知某三相对称负载接在线电压为 380V 的三相电源中，《电工学》教案一一河南省经贸工程技术学校-5-其中 R 相=6Q,X 相=8Q。试分别计算该负载作星形连接和三角形连接相相时的相电流、线电流及有功功率。课堂练习：课本 P109 第 5、6、7 题作业布置：习题册 P35 四 5§4-3 发电、输电和配电常识一、发电厂的种类二、电力网和电力系统一、发电厂的种类水力发电厂、火力发电厂、核能发电厂、风力发电厂、太阳能发电厂、地热发电厂等。二、电力网和电力系统1、电力网：将发电厂生产的电能传输和分配到用户的输配电系统，简称电网。2、电力系统：将发电厂、电力网和用户联系起来的发电、输电、变电、配电和用电的整体。如图所示：3l5-20kV6-lCkV22O/SS0V©COCOGD升乐高瑶降乐高乐降压低斥发电机愛乐器愉电线路变乐器配电歿跻变乐器配屯线路《电工学》教案一一河南省经贸工程技术学校-6-发电厂-电力网►用户3、输电原则：容量越大，距离越远，输电电压越高。4、变配电及配电方式（1）变配电电能进入工厂后，还要进行变电（变换电压）和配电（分配电能）。变电所的任务是受电、变压和配电；而配电所只受电和配电。（2）厂区内配电方式配电方式基本有放射式、树干式两种类型放射式优点：供电可靠、互不影响、操作控制...
