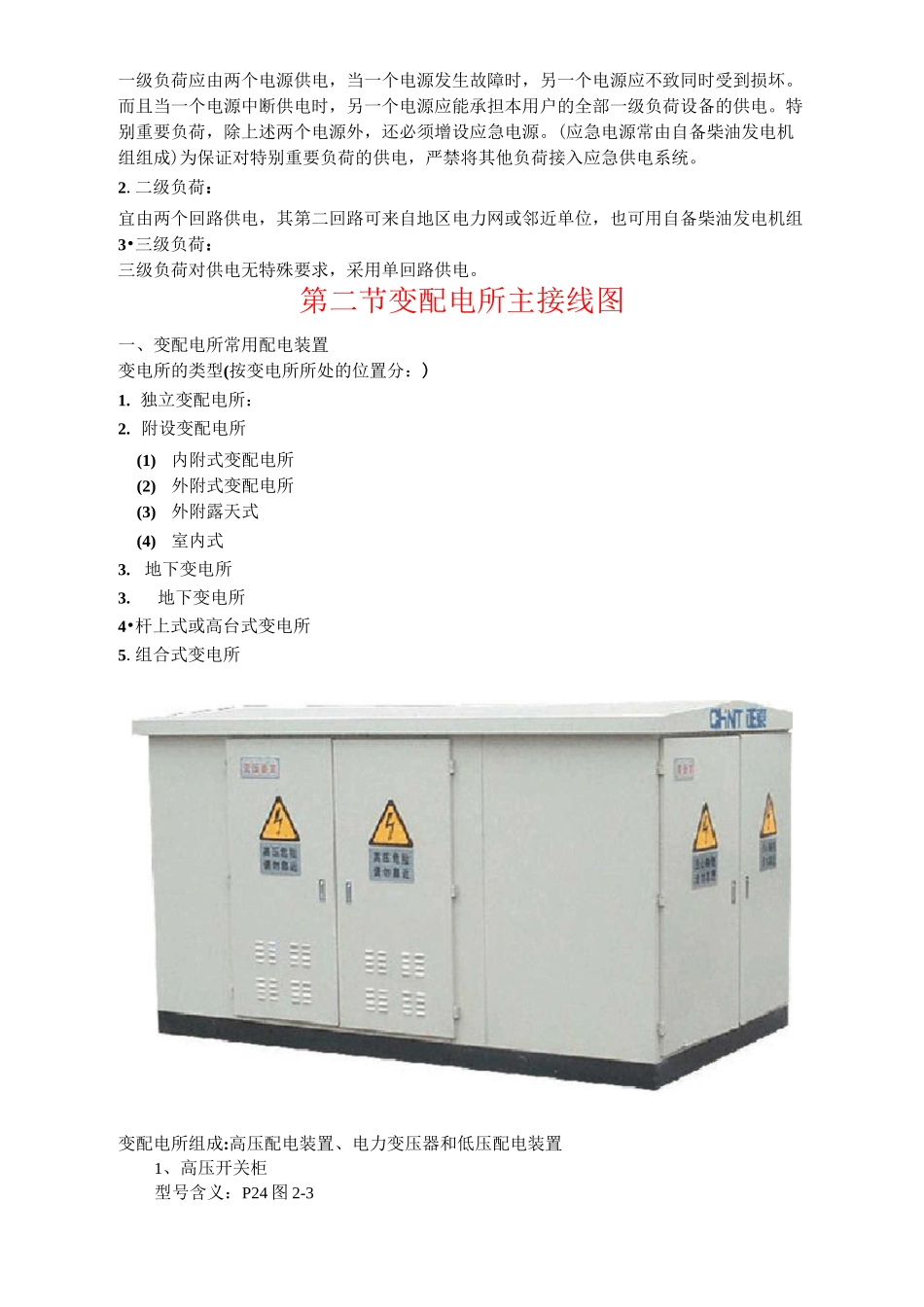

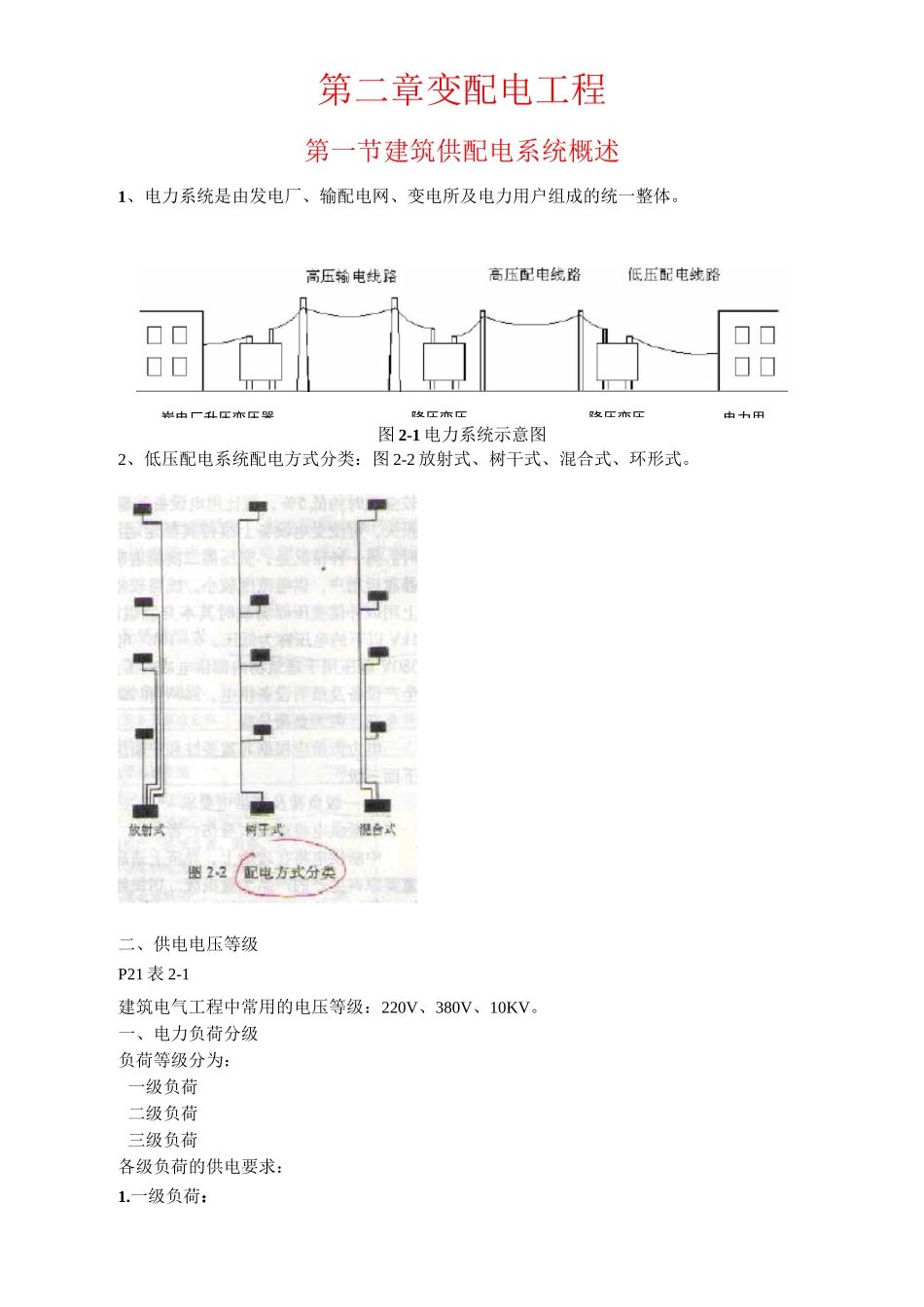

炭电厂升压变压器降压变压降压变压电力用第二章变配电工程第一节建筑供配电系统概述1、电力系统是由发电厂、输配电网、变电所及电力用户组成的统一整体。图 2-1 电力系统示意图2、低压配电系统配电方式分类：图 2-2 放射式、树干式、混合式、环形式。二、供电电压等级P21 表 2-1建筑电气工程中常用的电压等级：220V、380V、10KV。一、电力负荷分级负荷等级分为：一级负荷二级负荷三级负荷各级负荷的供电要求：1.一级负荷：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。而且当一个电源中断供电时，另一个电源应能承担本用户的全部一级负荷设备的供电。特别重要负荷，除上述两个电源外，还必须增设应急电源。(应急电源常由自备柴油发电机组组成)为保证对特别重要负荷的供电，严禁将其他负荷接入应急供电系统。2.二级负荷：宜由两个回路供电，其第二回路可来自地区电力网或邻近单位，也可用自备柴油发电机组3•三级负荷：三级负荷对供电无特殊要求，采用单回路供电。第二节变配电所主接线图一、变配电所常用配电装置变电所的类型(按变电所所处的位置分：)1. 独立变配电所：2. 附设变配电所(1)内附式变配电所(2)外附式变配电所(3)外附露天式(4)室内式3. 地下变电所3.地下变电所4•杆上式或高台式变电所5.组合式变电所变配电所组成:高压配电装置、电力变压器和低压配电装置1、高压开关柜型号含义：P24 图 2-3
