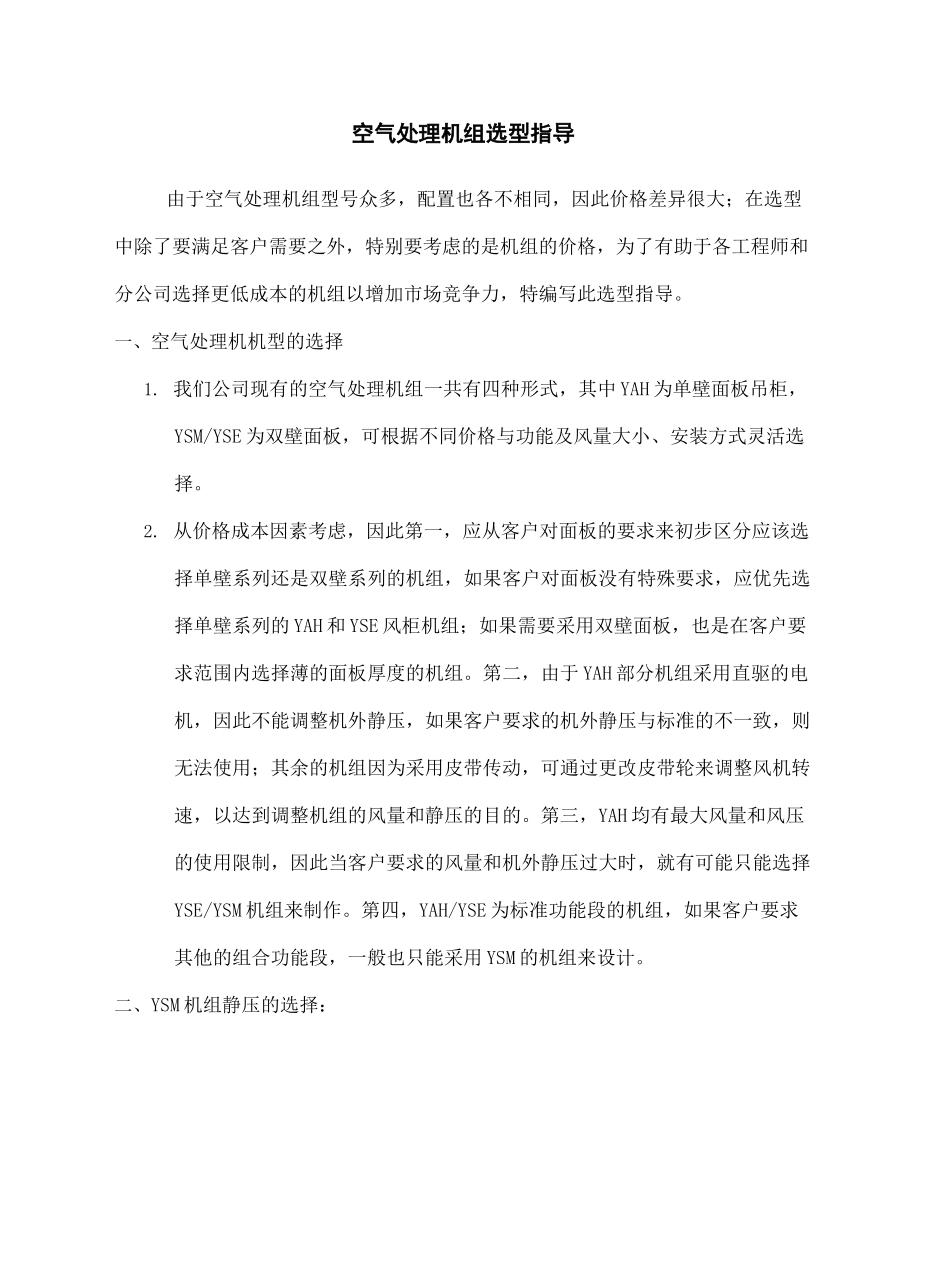

集团文件版本号：(M928-T898-M248-WU2669-I2896-DQ586-M1988)■_-i-5选型HHulbL=!=.'gHHHnrrmIHl::l::=ia_l;1EufJ空气处理机组选型指导由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各工程师和分公司选择更低成本的机组以增加市场竞争力，特编写此选型指导。一、空气处理机机型的选择1. 我们公司现有的空气处理机组一共有四种形式，其中 YAH 为单壁面板吊柜，YSM/YSE 为双壁面板，可根据不同价格与功能及风量大小、安装方式灵活选择。2. 从价格成本因素考虑，因此第一，应从客户对面板的要求来初步区分应该选择单壁系列还是双壁系列的机组，如果客户对面板没有特殊要求，应优先选择单壁系列的 YAH 和 YSE 风柜机组；如果需要采用双壁面板，也是在客户要求范围内选择薄的面板厚度的机组。第二，由于 YAH 部分机组采用直驱的电机，因此不能调整机外静压，如果客户要求的机外静压与标准的不一致，则无法使用；其余的机组因为采用皮带传动，可通过更改皮带轮来调整风机转速，以达到调整机组的风量和静压的目的。第三，YAH 均有最大风量和风压的使用限制，因此当客户要求的风量和机外静压过大时，就有可能只能选择YSE/YSM 机组来制作。第四，YAH/YSE 为标准功能段的机组，如果客户要求其他的组合功能段，一般也只能采用 YSM 的机组来设计。二、YSM 机组静压的选择：送风管阻力IrPrIrIJr七r-O:L\新风管阻力二 A最大均流正压板阻处一 Y力一 P丨初效过滤盘管挡水最大负回风阻力阻力板阻压处管阻■^L—M力—N-—X1力二 B/1混和段1.机组所承受的正压值和负压值既不是指机组的机外静压，也不是指风机的压头，而是指机组内部与机组外部大气压的差值，具体的计算方法如下:如图所示，机组的新、回、送风管阻力分别为 A、B、C 帕，机组内部功能段如图所示，阻力计算部件为混合段、初、中效过滤器、表冷器、挡水板、均流板、消声器、出风段，此处假设回风管阻力大于新风管阻力，则机外静压=B+C（如果新风管阻力大于回风管，则 B 更改为 A,下同）风机的静压=B+C+K+L+M+N+P+Q+R+S机组最大负压 X=B+K+L+M+N机组最大正压 Y=C+P+Q+R+S2. 在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了计算机组承压，可按照 B=C=0.7* 机外静压 来校核送回风管的阻力（需要注意区分的是机组直接回风或直接送风的情况。即机组如果是直...
