中国的大排长江750图片技术篇

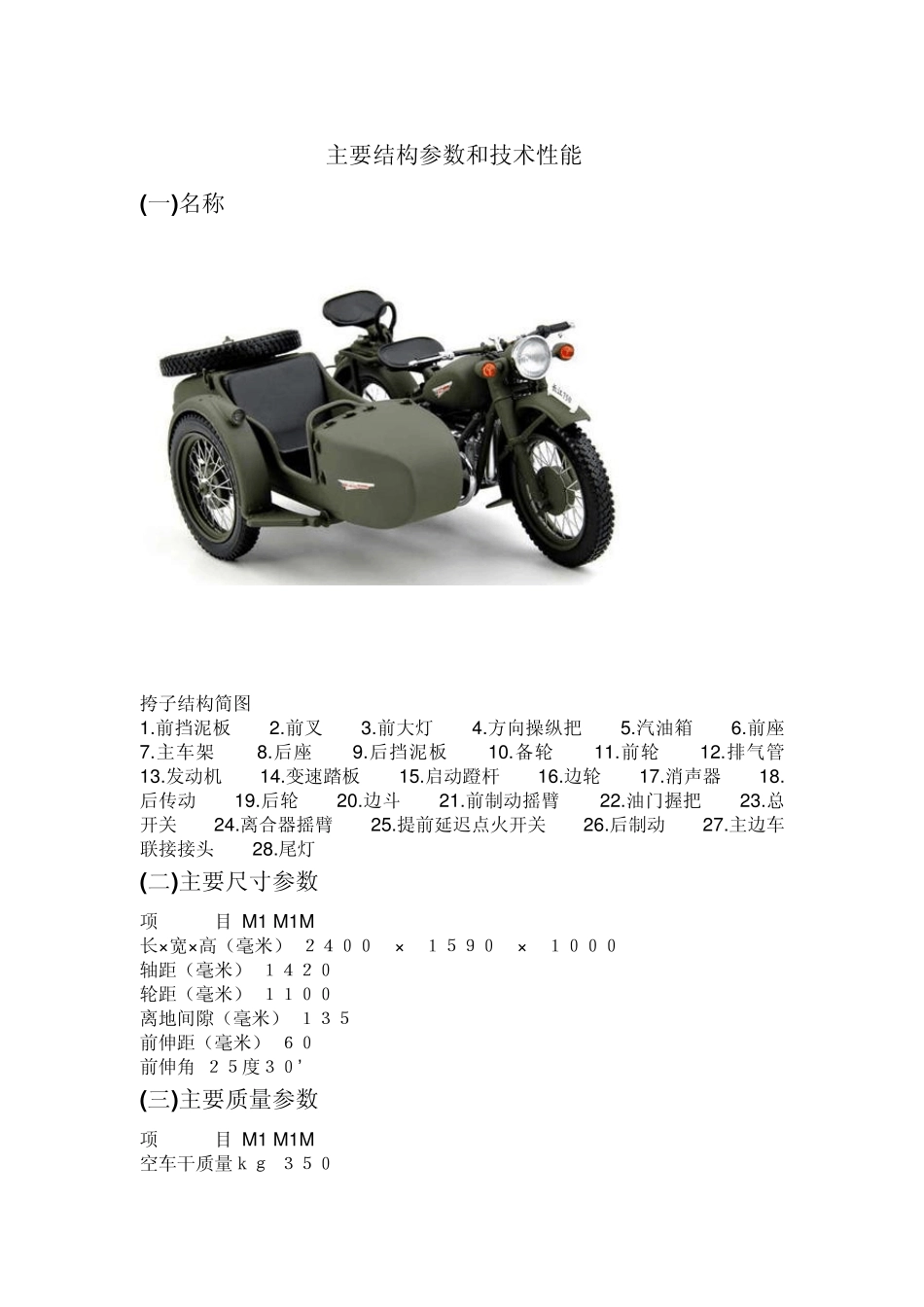

中 国 的 大 排 －－－长江 7 5 0 图片技术篇 主要结构参数和技术性能 (一)名称 挎子结构简图 1.前挡泥板 2.前叉 3.前大灯 4.方向操纵把 5.汽油箱 6.前座 7.主车架 8.后座 9.后挡泥板 10.备轮 11.前轮 12.排气管 13.发动机 14.变速踏板 15.启动蹬杆 16.边轮 17.消声器 18.后传动 19.后轮 20.边斗 21.前制动摇臂 22.油门握把 23.总开关 24.离合器摇臂 25.提前延迟点火开关 26.后制动 27.主边车联接接头 28.尾灯 (二)主要尺寸参数 项 目 M1 M1M 长×宽×高（毫米） ２４００ × １５９０ × １０００ 轴距（毫米） １４２０ 轮距（毫米） １１００ 离地间隙（毫米） １３５ 前伸距（毫米） ６０ 前伸角 ２５度３０’ (三)主要质量参数 项 目 M1 M1M 空车干质量ｋｇ ３５０ 厂定最大装载质量ｋｇ ３人+１００ (四)主要性能参数 项 目 M1 M1M 最高车速ｋｍ／ｈ ８５ ９０ 经济车速油耗L / 100km ６ (五)主要部件结构型式及技术参数 项 目 M1 M1M 发动机型号 长江－７５０ 长江－７５０D 缸径行程（毫米） ７８ × ７８ 汽缸总工作容积（立方 ∕ 厘米） ７４６ 压缩比 ５．７：１ ６：１ 最大功率及其相应转速 ｋｗ／ｒ／ｍｉｎ １６．１８／４５００－４８００ １６．７５／４２００－４８００ 汽油牌号 ９０号或９３号 机油牌号 １５ｗ／４０（夏）１５ｗ／３０（冬） 启动方式 脚启动 脚、电启动 化油器型号 ＱＨＱ-１５ ＰＺ２４ 汽油箱容量L ２２ 曲轴箱润滑油容量L ２ 变速箱润滑油容量L ０．８ 后传动润滑油容量L ０．１７５ 离合器型式 机械操纵双片，干式摩擦片 变速器速比 第一档 ３．６：１ 第二档 ２．２９：１ 第三档 １．７１：１ 第四档 １．３：１ 传动轴型式 一节，万向节式 后传动减速比 ４．６２：１ 轮胎规格 ３．７５-１９ 轮胎气压 前轮 １５７ｋｐａ（１．６ｋｇ／立方厘米） 后轮 １９６ｋｐａ（２ｋｇ／立方厘米） 边轮 １７７ｋｐａ（１．８ｋｇ／立方厘米） 蓄电池型号 ３－Ｍ－１４ ６－ＭＡ－２８ 火花塞型号 ４Ｚ５ ４１１４ 灯泡 前灯 ＱＴＥ６３３ ３５／２５Ｗ ＬＱ１２ ６０／５５Ｗ／１２Ｖ 转向灯 ＱＴ６ ２０／８Ｗ ２０Ｗ／８Ｗ／１２Ｖ 尾灯 ＱＴ６ ２０／８Ｗ ２０Ｗ／８Ｗ／１２Ｖ 电路图 电子调节器型号149 和三相整流桥规格:...
