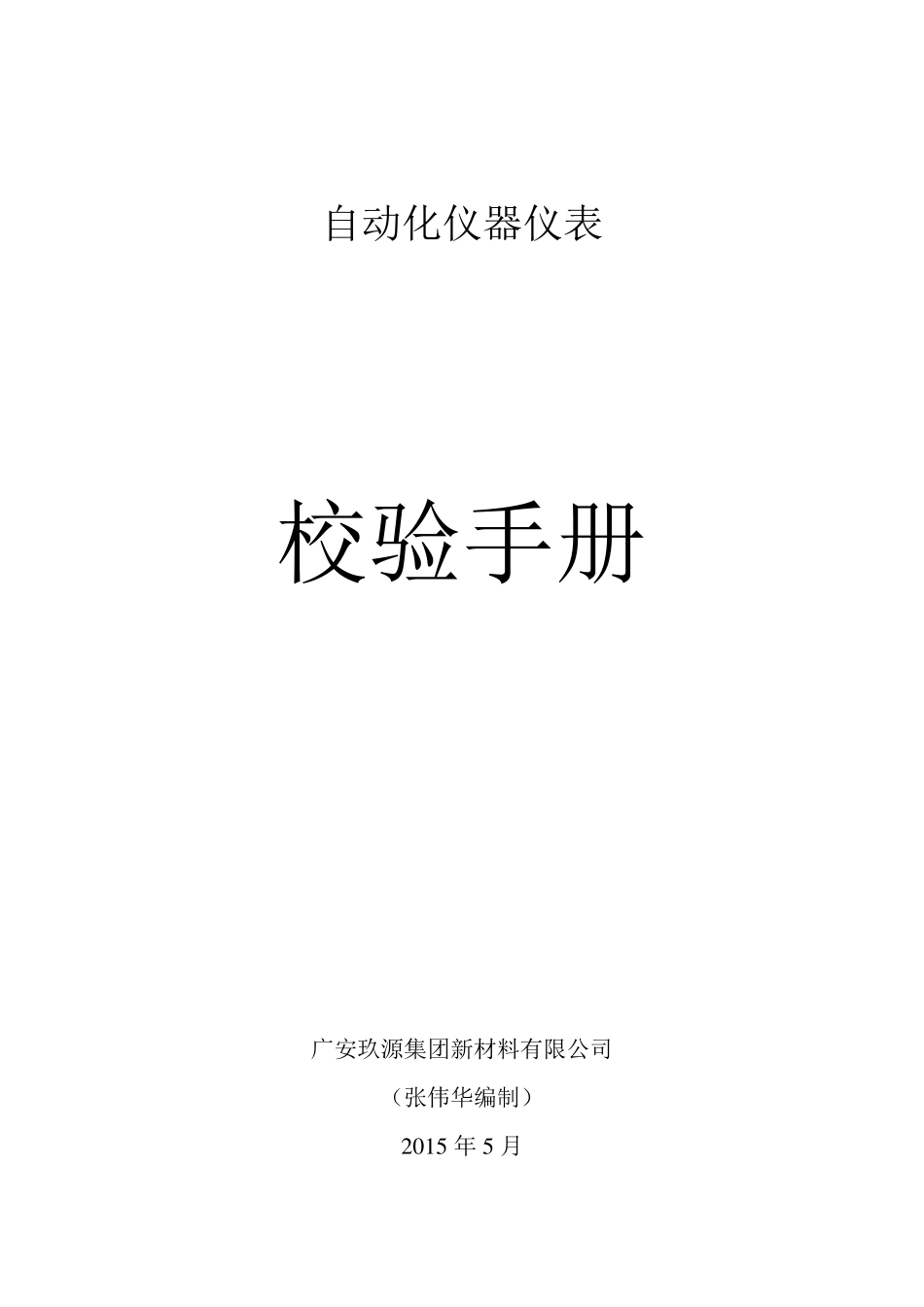

自动化仪器仪表 校验手册 广安玖源集团新材料有限公司 （张伟华编制） 2 0 1 5 年 5 月 目 录 第一章 气体分析仪…………………………………………………1 第二章 压力、差压变送器…………………………………………1 9 第三章 温度变送器…………………………………………………2 8 第四章 压力开关……………………………………………………3 1 第五章 隔离式安全栅………………………………………………3 3 - 1 - 第一章 气体分析仪 一、磁氧分析仪（例如：TELEDYNE 3010M） 1.工作原理 氧分子在磁场中有很强的顺磁性，这一物理特性是区分氧气与其他成分的有效手段，可以利用氧分子会被磁场所吸引的特性来检测氧，磁氧传感器是由一对悬垂于一个非均匀的磁场中，对称的哑铃球组成，当环境气体中有氧气时，磁场中氧分子很强的顺磁性会推动哑铃在磁场中发生偏转。 一束打到哑铃球相连镜面上的光不对称地被反射到 2 个光敏元件上，产生一个电压变化，此压差产生一电流使哑铃回复到原位，该电流值对应氧浓度，可将氧地体积百分含量线性地在显示屏显示。 2.分析仪组成 3010M 磁氧分析仪主要由控制单元和分析单元组成。 图 1 -1 控制单元 图 1 -2 分析单元 - 2 - 2 .1 打开分析仪前门，内部组件如下图所示： 3 .校验 磁氧分析仪每月校验一次，若中途发现测量值误差过大，也应及时给予校验，以确保仪器仪表的精确度。 3.1 校验气和工具的使用 零点气：O2 98% ，终点气：纯O2≥99.995%。 常用工具：扳手和检漏装置。 3.2 标定 3.2.1 分析仪面板上的“ZERO(零点)”键用于进行零点标定，标定一般采用Au to(自动)模式。首先通入零点气，待测量值指示稳定后，若指示值与终点气的标定值偏差较大，则需进行标定。具体步骤如下：按下“ZERO”键进入零点标定功能，屏幕显示ZERO:Settling:AUTO,按下Enter 键进入自动标定模式（也可通过△▽键选择MAN(手动)模式进行标定）；屏幕显示 , 设置自动标定的 锁定时间（在设定时间范围内，未完成自动标定，分析仪将自动进入下一锁定周期，继续进行标定，如此循环往复，直至标定完成为止。），按下Enter 键进入下一菜单，屏幕显示ZERO Val:***,设置完零点气标定值，按 Enter 键开始自动标定，整个过程自动完成，中途不能按任何键，否则会导致自动标定的中断，标定完成，自动进入测量状态，再进行终点标定。 3.2.2 分析仪面板上的“SPAN(量...
