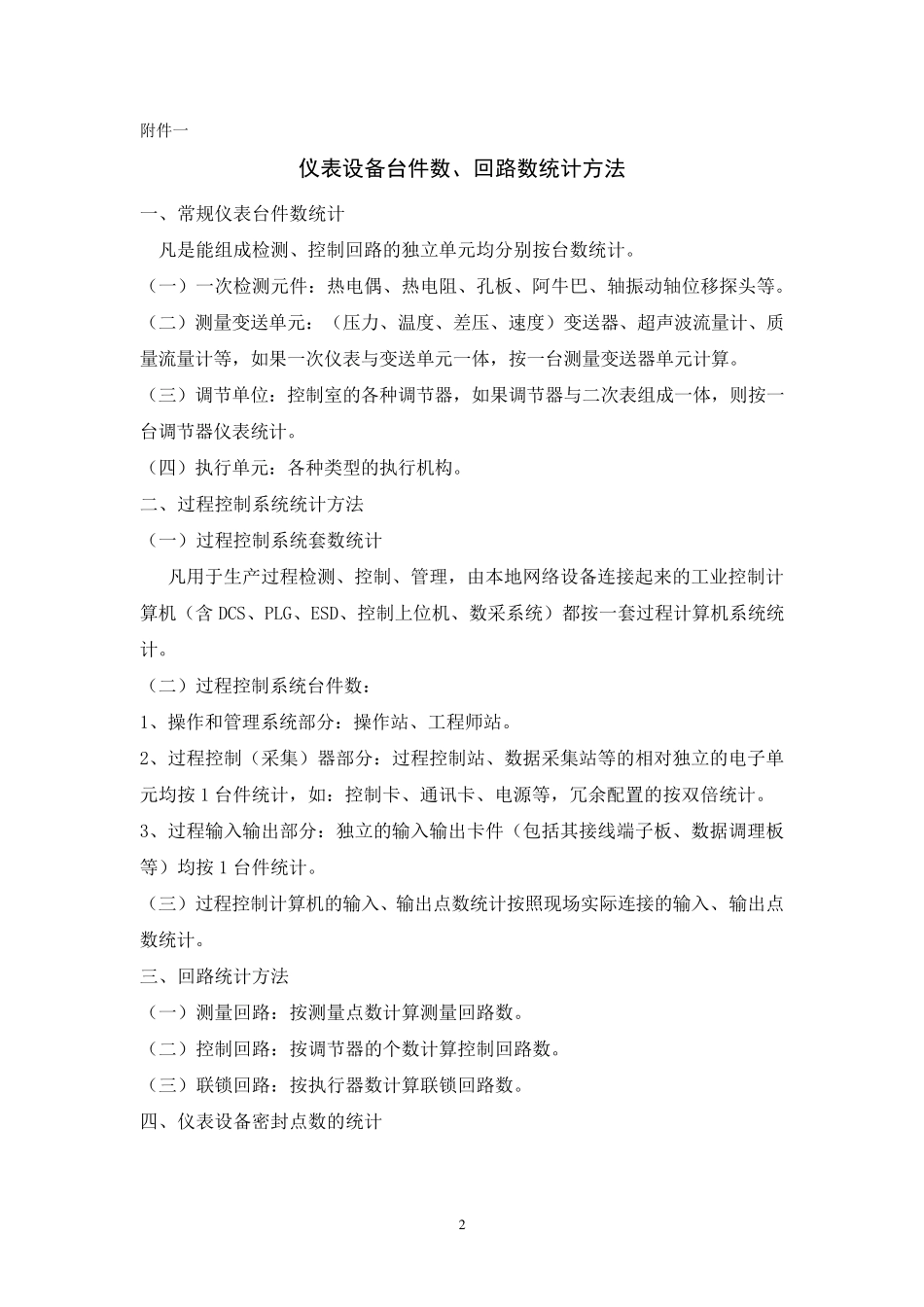

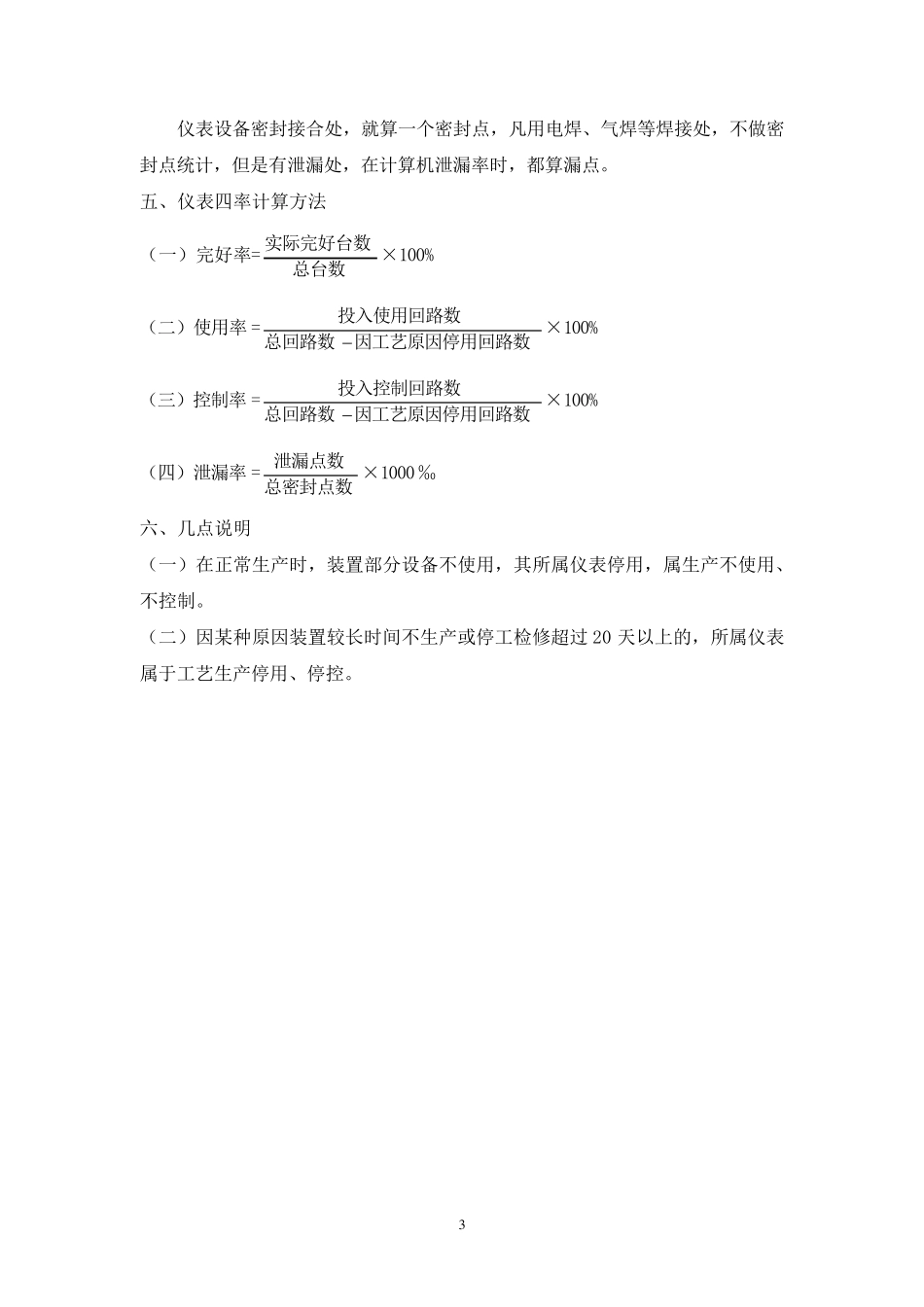

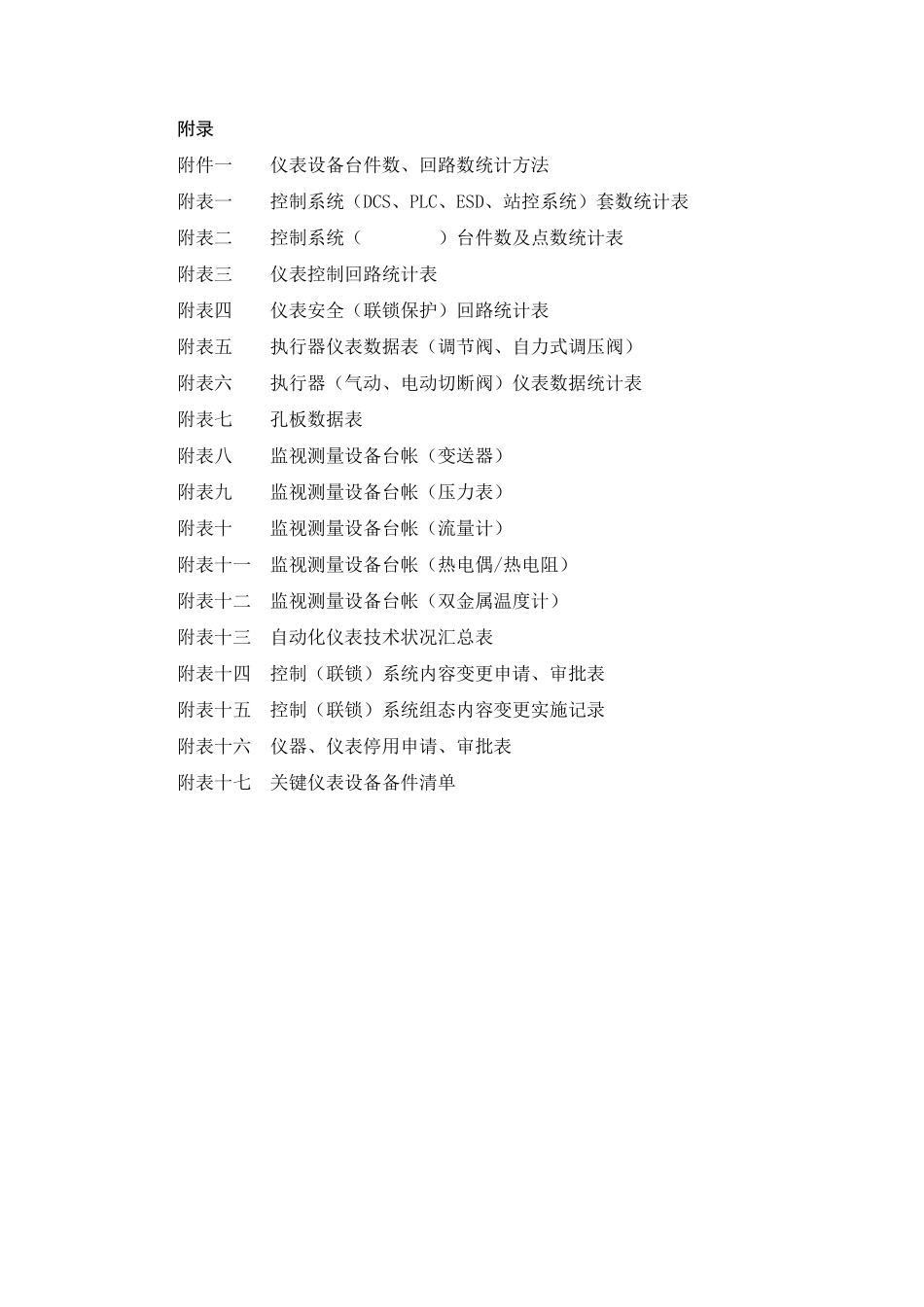

附录 附件一 仪表设备台件数、回路数统计方法 附表一 控制系统(DCS、PLC、ESD、站控系统)套数统计表 附表二 控制系统( )台件数及点数统计表 附表三 仪表控制回路统计表 附表四 仪表安全(联锁保护)回路统计表 附表五 执行器仪表数据表(调节阀、自力式调压阀) 附表六 执行器(气动、电动切断阀)仪表数据统计表 附表七 孔板数据表 附表八 监视测量设备台帐(变送器) 附表九 监视测量设备台帐(压力表) 附表十 监视测量设备台帐(流量计) 附表十一 监视测量设备台帐(热电偶/热电阻) 附表十二 监视测量设备台帐(双金属温度计) 附表十三 自动化仪表技术状况汇总表 附表十四 控制(联锁)系统内容变更申请、审批表 附表十五 控制(联锁)系统组态内容变更实施记录 附表十六 仪器、仪表停用申请、审批表 附表十七 关键仪表设备备件清单 2 附件一 仪表设备台件数、回路数统计方法 一、常规仪表台件数统计 凡是能组成检测、控制回路的独立单元均分别按台数统计。 (一)一次检测元件:热电偶、热电阻、孔板、阿牛巴、轴振动轴位移探头等。 (二)测量变送单元:(压力、温度、差压、速度)变送器、超声波流量计、质量流量计等,如果一次仪表与变送单元一体,按一台测量变送器单元计算。 (三)调节单位:控制室的各种调节器,如果调节器与二次表组成一体,则按一台调节器仪表统计。 (四)执行单元:各种类型的执行机构。 二、过程控制系统统计方法 (一)过程控制系统套数统计 凡用于生产过程检测、控制、管理,由本地网络设备连接起来的工业控制计算机(含 DCS、PLG、ESD、控制上位机、数采系统)都按一套过程计算机系统统计。 (二)过程控制系统台件数: 1、操作和管理系统部分:操作站、工程师站。 2、过程控制(采集)器部分:过程控制站、数据采集站等的相对独立的电子单元均按 1 台件统计,如:控制卡、通讯卡、电源等,冗余配置的按双倍统计。 3、过程输入输出部分:独立的输入输出卡件(包括其接线端子板、数据调理板等)均按 1 台件统计。 (三)过程控制计算机的输入、输出点数统计按照现场实际连接的输入、输出点数统计。 三、回路统计方法 (一)测量回路:按测量点数计算测量回路数。 (二)控制回路:按调节器的个数计算控制回路数。 (三)联锁回路:按执行器数计算联锁回路数。 四、仪表设备密封点数的统计 3 仪表设备密封接合处,就算一个密封点,凡...
