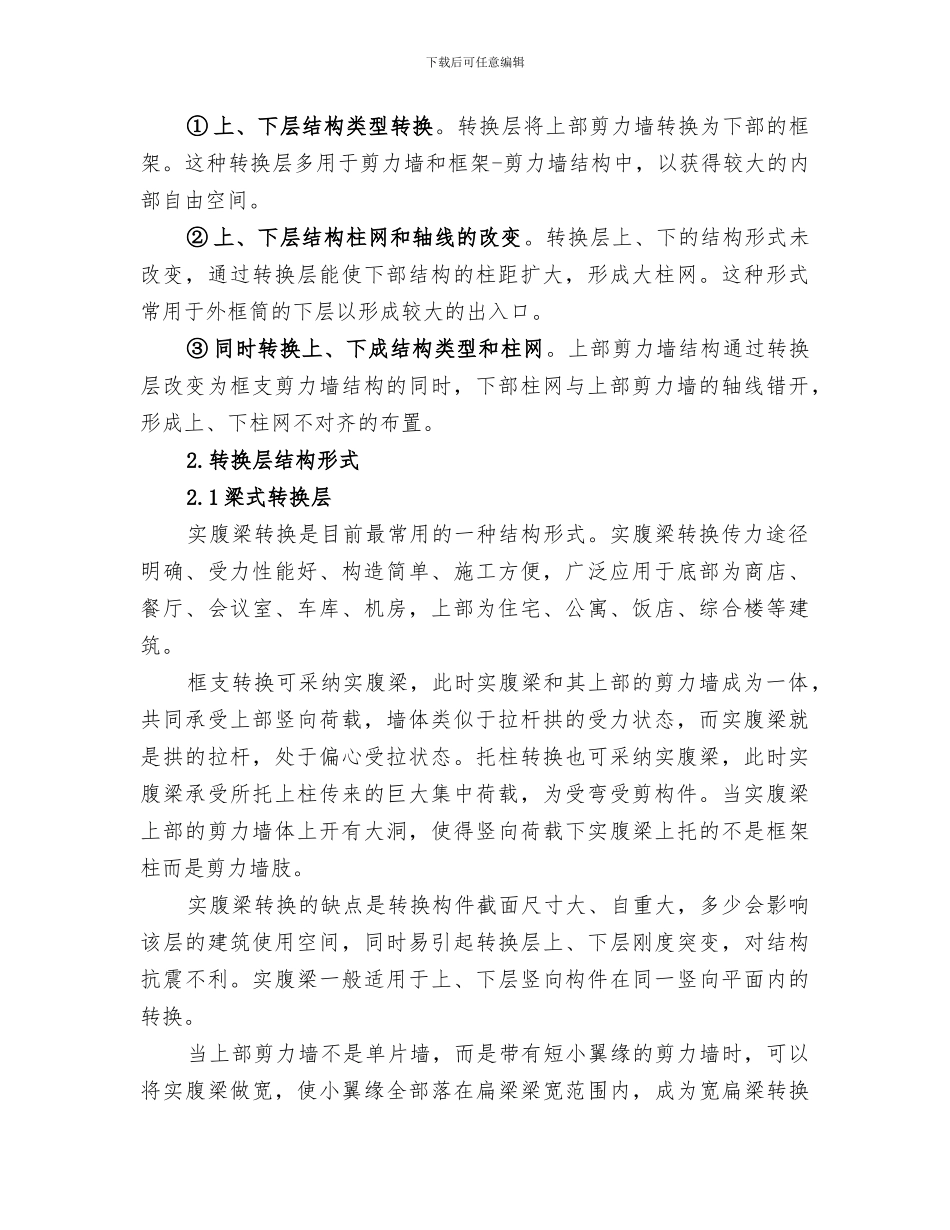

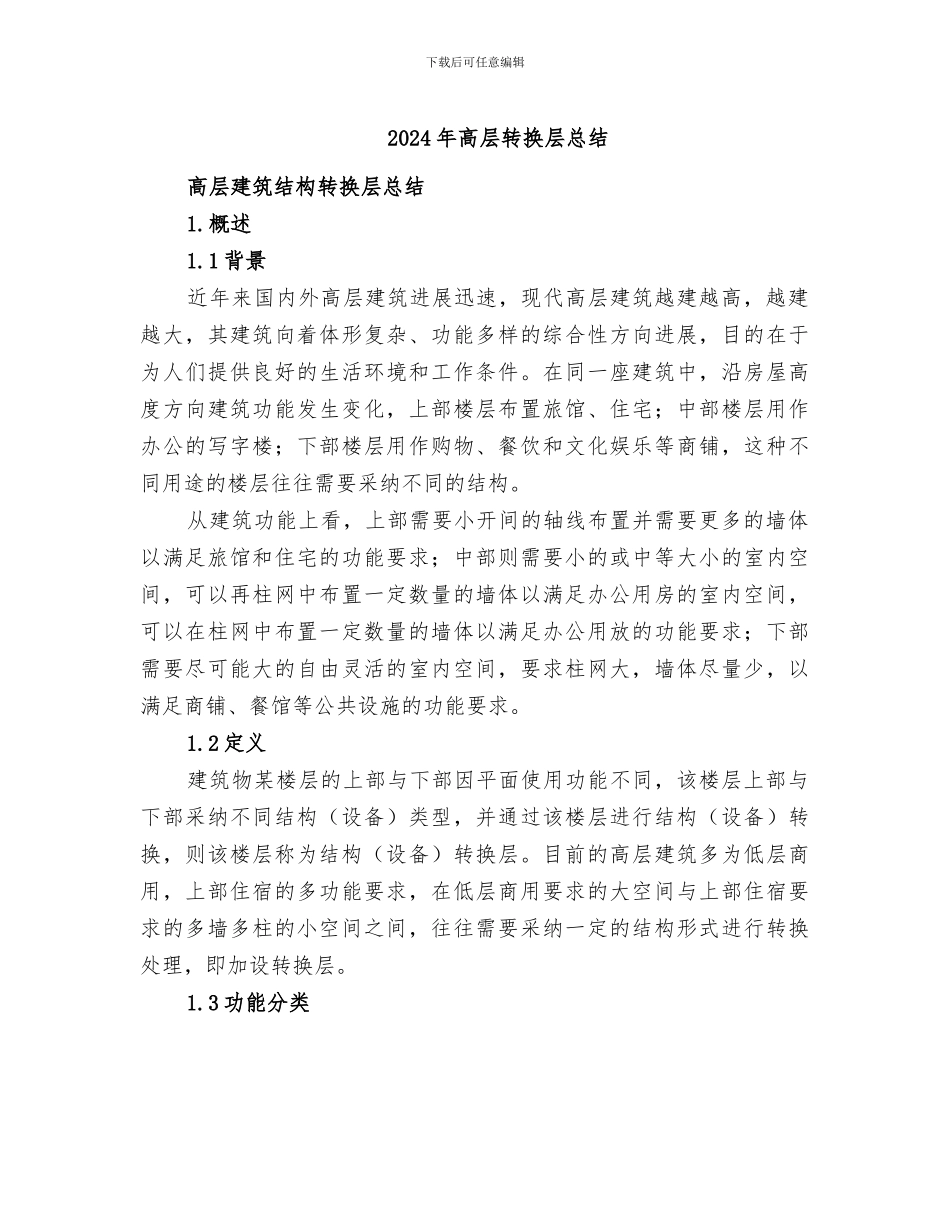

下载后可任意编辑2024 年高层转换层总结高层建筑结构转换层总结1.概述1.1 背景近年来国内外高层建筑进展迅速，现代高层建筑越建越高，越建越大，其建筑向着体形复杂、功能多样的综合性方向进展，目的在于为人们提供良好的生活环境和工作条件。在同一座建筑中，沿房屋高度方向建筑功能发生变化，上部楼层布置旅馆、住宅；中部楼层用作办公的写字楼；下部楼层用作购物、餐饮和文化娱乐等商铺，这种不同用途的楼层往往需要采纳不同的结构。从建筑功能上看，上部需要小开间的轴线布置并需要更多的墙体以满足旅馆和住宅的功能要求；中部则需要小的或中等大小的室内空间，可以再柱网中布置一定数量的墙体以满足办公用房的室内空间，可以在柱网中布置一定数量的墙体以满足办公用放的功能要求；下部需要尽可能大的自由灵活的室内空间，要求柱网大，墙体尽量少，以满足商铺、餐馆等公共设施的功能要求。1.2 定义建筑物某楼层的上部与下部因平面使用功能不同，该楼层上部与下部采纳不同结构（设备）类型，并通过该楼层进行结构（设备）转换，则该楼层称为结构（设备）转换层。目前的高层建筑多为低层商用，上部住宿的多功能要求，在低层商用要求的大空间与上部住宿要求的多墙多柱的小空间之间，往往需要采纳一定的结构形式进行转换处理，即加设转换层。1.3 功能分类下载后可任意编辑① 上、下层结构类型转换。转换层将上部剪力墙转换为下部的框架。这种转换层多用于剪力墙和框架-剪力墙结构中，以获得较大的内部自由空间。② 上、下层结构柱网和轴线的改变。转换层上、下的结构形式未改变，通过转换层能使下部结构的柱距扩大，形成大柱网。这种形式常用于外框筒的下层以形成较大的出入口。③ 同时转换上、下成结构类型和柱网。上部剪力墙结构通过转换层改变为框支剪力墙结构的同时，下部柱网与上部剪力墙的轴线错开，形成上、下柱网不对齐的布置。2.转换层结构形式2.1 梁式转换层实腹梁转换是目前最常用的一种结构形式。实腹梁转换传力途径明确、受力性能好、构造简单、施工方便，广泛应用于底部为商店、餐厅、会议室、车库、机房，上部为住宅、公寓、饭店、综合楼等建筑。框支转换可采纳实腹梁，此时实腹梁和其上部的剪力墙成为一体，共同承受上部竖向荷载，墙体类似于拉杆拱的受力状态，而实腹梁就是拱的拉杆，处于偏心受拉状态。托柱转换也可采纳实腹梁，此时实腹梁承受所托上柱传来的巨大集中荷载，为受弯受剪构件。当实腹梁上部的剪力墙体上开有...
