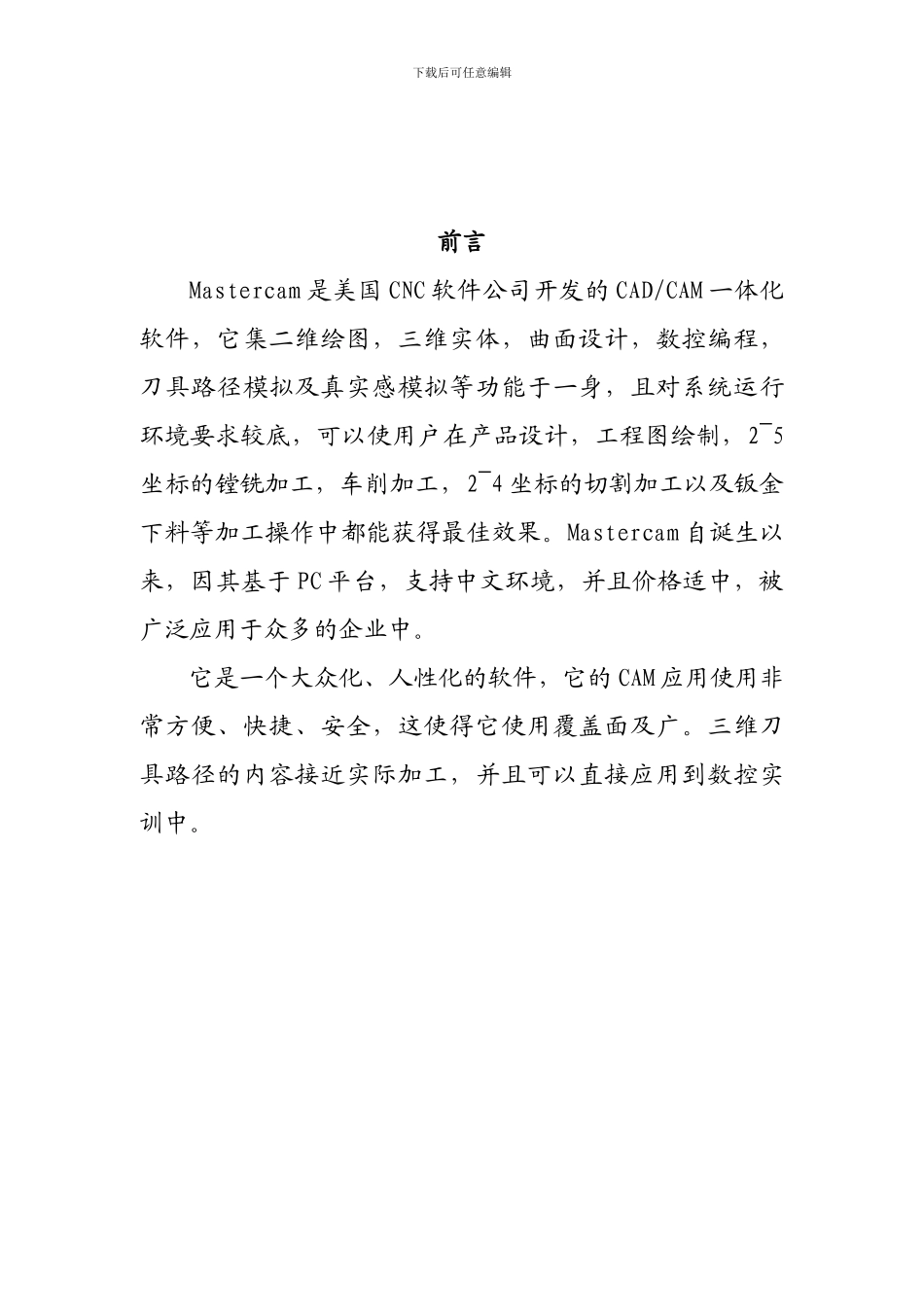

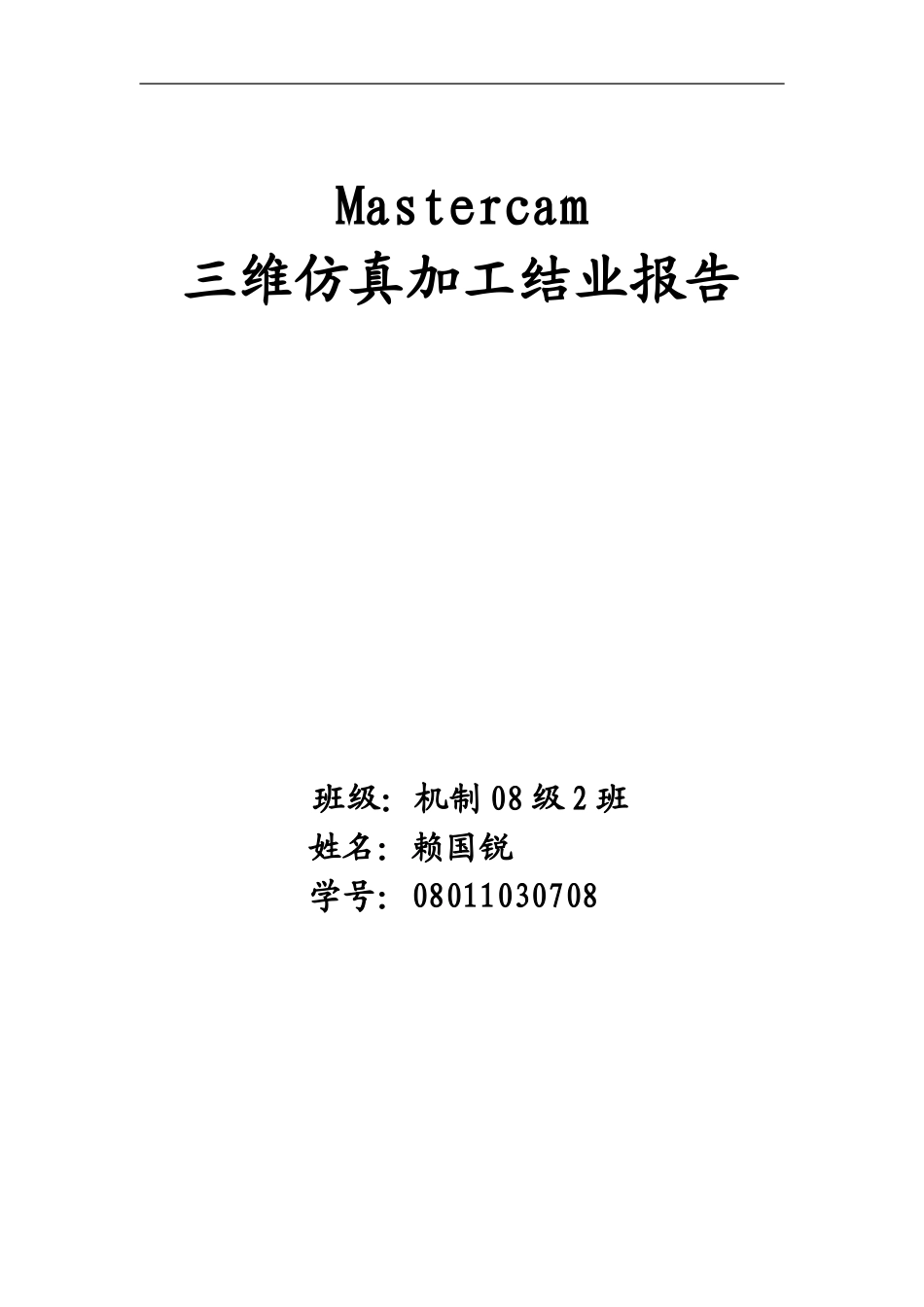

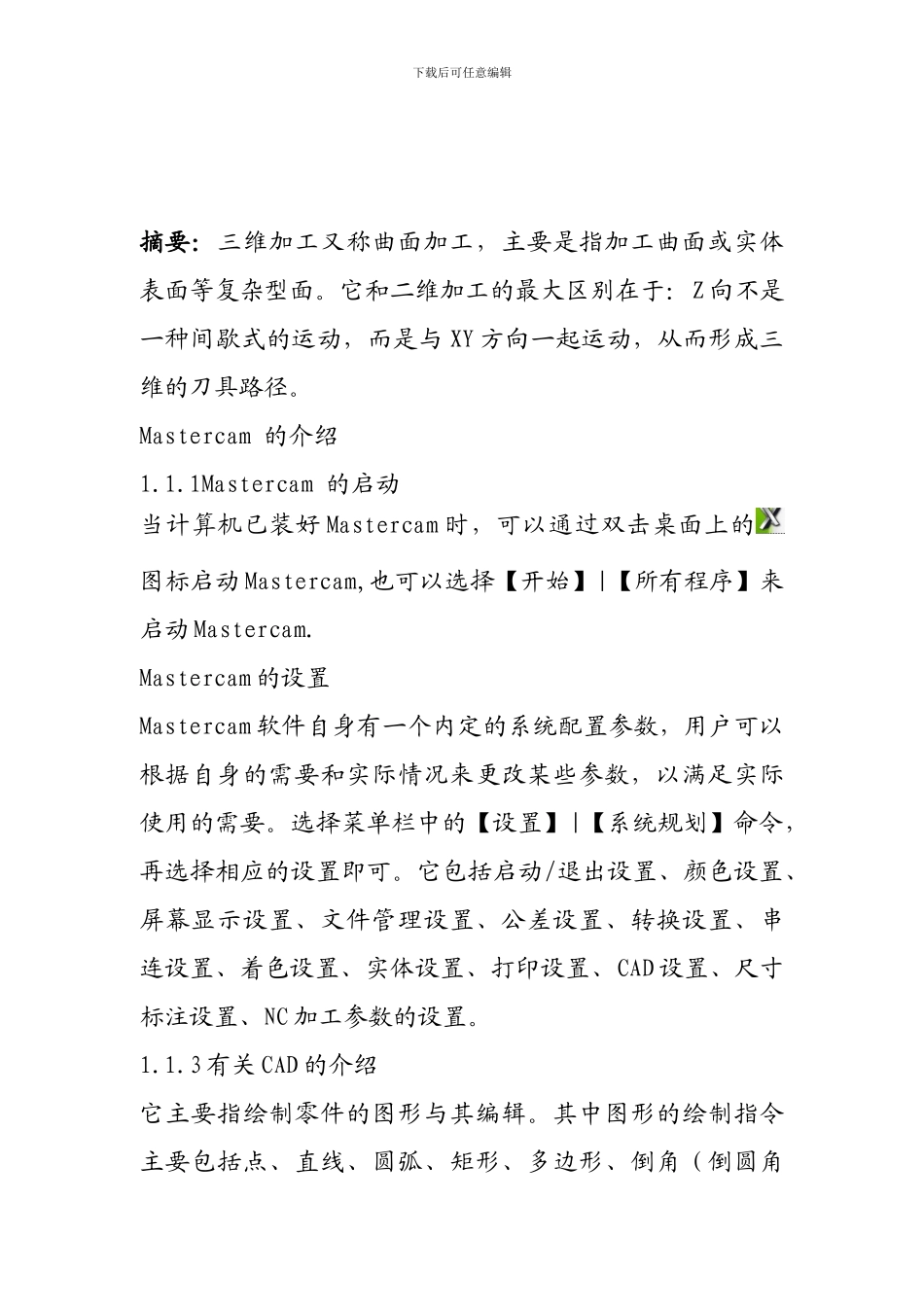

Mastercam三维仿真加工结业报告 班级：机制 08 级 2 班姓名：赖国锐学号：08011030708下载后可任意编辑前言Mastercam 是美国 CNC 软件公司开发的 CAD/CAM 一体化软件，它集二维绘图，三维实体，曲面设计，数控编程，刀具路径模拟及真实感模拟等功能于一身，且对系统运行环境要求较底，可以使用户在产品设计，工程图绘制，2~5坐标的镗铣加工，车削加工，2~4 坐标的切割加工以及钣金下料等加工操作中都能获得最佳效果。Mastercam 自诞生以来，因其基于 PC 平台，支持中文环境，并且价格适中，被广泛应用于众多的企业中。它是一个大众化、人性化的软件，它的 CAM 应用使用非常方便、快捷、安全，这使得它使用覆盖面及广。三维刀具路径的内容接近实际加工，并且可以直接应用到数控实训中。下载后可任意编辑摘要：三维加工又称曲面加工，主要是指加工曲面或实体表面等复杂型面。它和二维加工的最大区别在于：Z 向不是一种间歇式的运动，而是与 XY 方向一起运动，从而形成三维的刀具路径。Mastercam 的介绍1.1.1Mastercam 的启动当计算机已装好 Mastercam 时，可以通过双击桌面上的图标启动 Mastercam,也可以选择【开始】|【所有程序】来启动 Mastercam.Mastercam 的设置Mastercam 软件自身有一个内定的系统配置参数，用户可以根据自身的需要和实际情况来更改某些参数，以满足实际使用的需要。选择菜单栏中的【设置】|【系统规划】命令，再选择相应的设置即可。它包括启动/退出设置、颜色设置、屏幕显示设置、文件管理设置、公差设置、转换设置、串连设置、着色设置、实体设置、打印设置、CAD 设置、尺寸标注设置、NC 加工参数的设置。1.1.3 有关 CAD 的介绍它主要指绘制零件的图形与其编辑。其中图形的绘制指令主要包括点、直线、圆弧、矩形、多边形、倒角（倒圆角下载后可任意编辑和倒直角）、文字和尺寸等，图形的编辑指令包括修整、转换和删除等。三维曲面的绘制操作步骤如下。在俯视构图面绘制一个圆，并将它六等分单击顶部工具栏中的【俯视构图面】按钮，设定深度 Z 为0。下载后可任意编辑单击顶部工具栏中的【圆弧】按钮，在系统弹出圆弧工具条中输入圆弧半径 50，提示输入圆心点，单击【原点】按钮，单击【确定】按钮。单击顶部工具栏中的【绘制剖切点】按钮，画图素等分点提示选取一图素，选取上一步骤生成的圆，输入数量或间距，在工具条中输入点数“6”。在俯视图上绘制出五段圆弧单击顶部工具栏中【两点...
