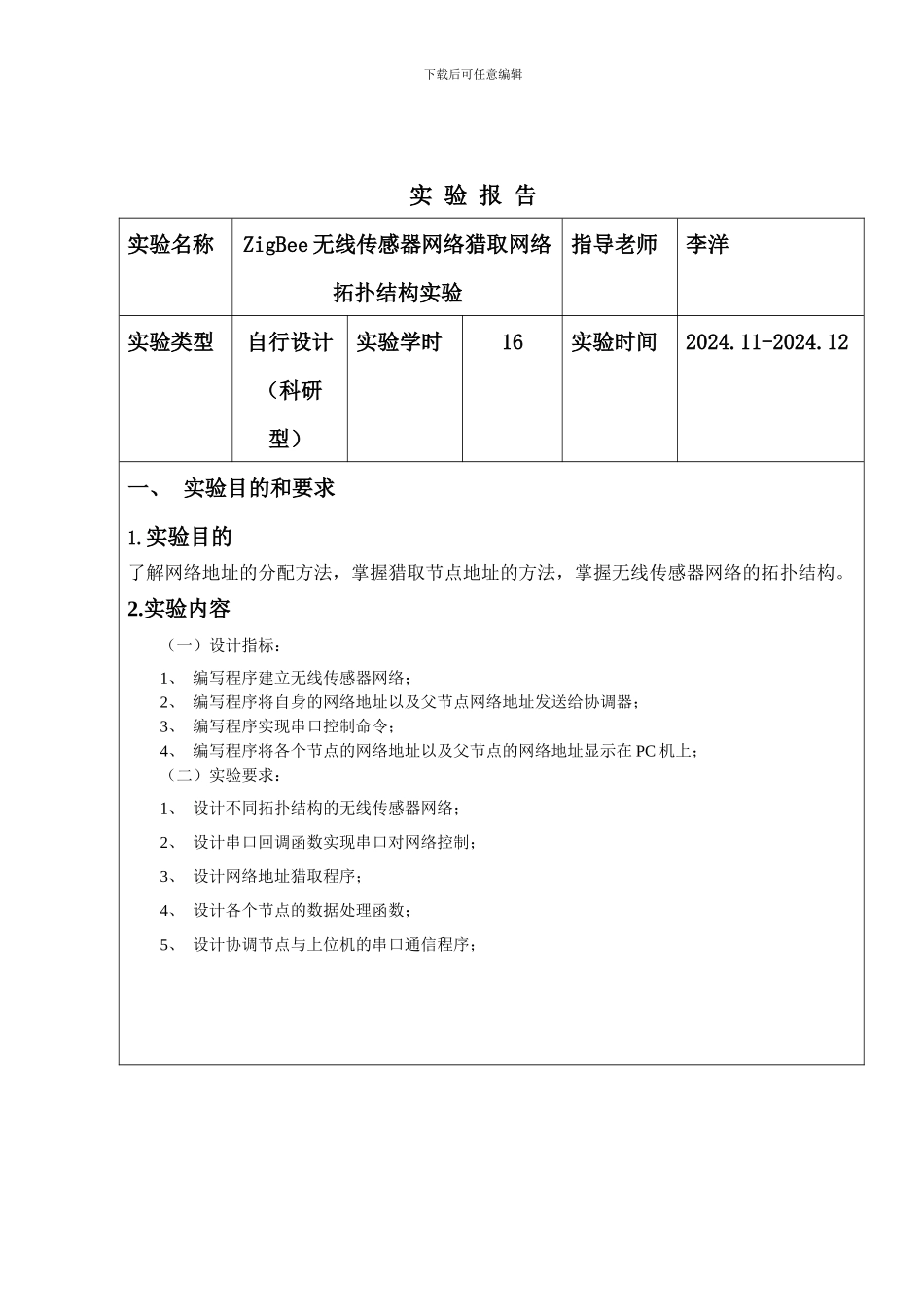

下载后可任意编辑实 验 报 告( 201 / 201 学年 第 学期)实验名称ZigBee 无线传感器网络猎取网络拓扑结构实验实验时间2024 年 11 月-2024 年 12 月指导单位计算机学院指导老师李洋学生姓名张智超班级学号B14040923学院(系)计算机学院专 业软件工程下载后可任意编辑实 验 报 告实验名称ZigBee 无线传感器网络猎取网络拓扑结构实验指导老师李洋实验类型自行设计(科研型)实验学时16实验时间2024.11-2024.12一、 实验目的和要求1.实验目的了解网络地址的分配方法,掌握猎取节点地址的方法,掌握无线传感器网络的拓扑结构。2.实验内容(一)设计指标:1、 编写程序建立无线传感器网络;2、 编写程序将自身的网络地址以及父节点网络地址发送给协调器;3、 编写程序实现串口控制命令;4、 编写程序将各个节点的网络地址以及父节点的网络地址显示在 PC 机上;(二)实验要求:1、 设计不同拓扑结构的无线传感器网络;2、 设计串口回调函数实现串口对网络控制;3、 设计网络地址猎取程序;4、 设计各个节点的数据处理函数;5、 设计协调节点与上位机的串口通信程序;下载后可任意编辑二、实验环境(实验设备) 硬件:PC 机,CC2530 传感器,IAR 开发环境三、实验架构和原理及实验步骤:1.实验原理(1)ZigBee 根据网络节点功能划分可分为终端节点(ep)、路由器节点(rp)和协调器节点(cp)3 种。其中,协调器(coordinator)是整个网络的核心,主要作用是启动网络,其方法是选择一个相对空闲的信道,形成一个PANID。协助建立网络中的安全层及处理应用层的绑定。当整个网络启动和配置完成之后,它的功能退化成一个协调器。路由器(router)主要功能是提供接力作用,能扩展信号的传输范围,因此一般情况下他应该一直处于活动状态,不应休眠。终端节点(end-device)加入已建立的网络即可,终端节点不具有网络维护功能。(2)ZigBee 无线传感器网络组网过程包括两个步骤:主节点举起网络和子节点申请加入网络。采纳的是分布式分配机制:协调器在建立网络之后使用 0x0000 作为自己的网络地址。在路由器和终端加入网络以后,设备会自动给他分配 16 位的网络地址。(3)猎取拓扑结构的大致思路为:void NLME_GetCoordExtAddr( byte * buf)写一个数组保存网络地址终端节点和路由节点获取自身网络地址和父节点网络地址将地址发送给协调器协调器将信息发送到串口,进行拓扑结构分析下载后可任意编辑猎取父设备 IEEE 地...
