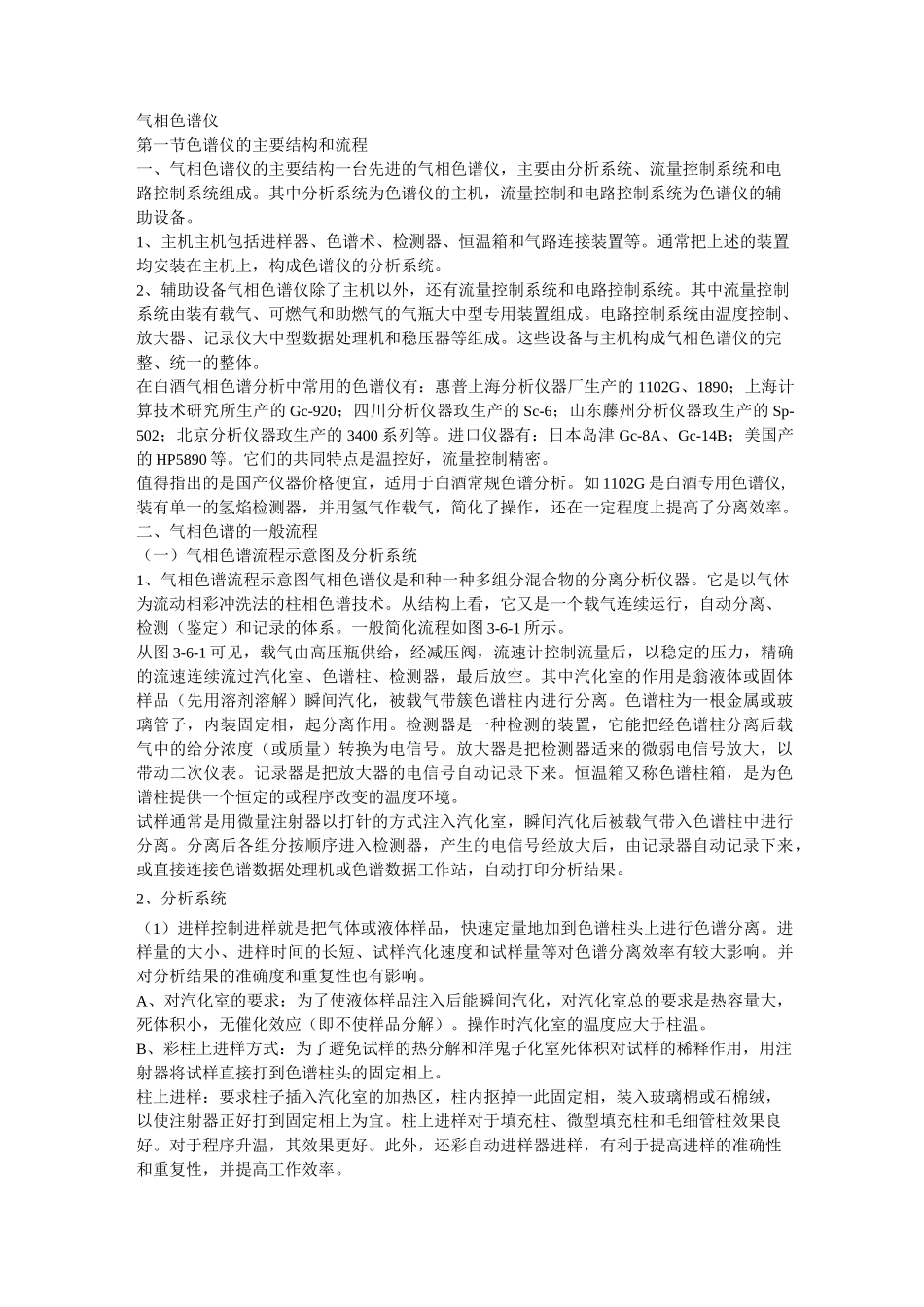

气相色谱仪第一节色谱仪的主要结构和流程一、气相色谱仪的主要结构一台先进的气相色谱仪，主要由分析系统、流量控制系统和电路控制系统组成。其中分析系统为色谱仪的主机，流量控制和电路控制系统为色谱仪的辅助设备。1、主机主机包括进样器、色谱术、检测器、恒温箱和气路连接装置等。通常把上述的装置均安装在主机上，构成色谱仪的分析系统。2、辅助设备气相色谱仪除了主机以外，还有流量控制系统和电路控制系统。其中流量控制系统由装有载气、可燃气和助燃气的气瓶大中型专用装置组成。电路控制系统由温度控制、放大器、记录仪大中型数据处理机和稳压器等组成。这些设备与主机构成气相色谱仪的完整、统一的整体。在白酒气相色谱分析中常用的色谱仪有：惠普上海分析仪器厂生产的 1102G、1890；上海计算技术研究所生产的 Gc-920；四川分析仪器玫生产的 Sc-6；山东藤州分析仪器玫生产的 Sp-502；北京分析仪器玫生产的 3400 系列等。进口仪器有：日本岛津 Gc-8A、Gc-14B；美国产的 HP5890 等。它们的共同特点是温控好，流量控制精密。值得指出的是国产仪器价格便宜，适用于白酒常规色谱分析。如 1102G 是白酒专用色谱仪,装有单一的氢焰检测器，并用氢气作载气，简化了操作，还在一定程度上提高了分离效率。二、气相色谱的一般流程（一）气相色谱流程示意图及分析系统1、气相色谱流程示意图气相色谱仪是和种一种多组分混合物的分离分析仪器。它是以气体为流动相彩冲洗法的柱相色谱技术。从结构上看，它又是一个载气连续运行，自动分离、检测（鉴定）和记录的体系。一般简化流程如图 3-6-1 所示。从图 3-6-1 可见，载气由高压瓶供给，经减压阀，流速计控制流量后，以稳定的压力，精确的流速连续流过汽化室、色谱柱、检测器，最后放空。其中汽化室的作用是翁液体或固体样品（先用溶剂溶解）瞬间汽化，被载气带簇色谱柱内进行分离。色谱柱为一根金属或玻璃管子，内装固定相，起分离作用。检测器是一种检测的装置，它能把经色谱柱分离后载气中的给分浓度（或质量）转换为电信号。放大器是把检测器适来的微弱电信号放大，以带动二次仪表。记录器是把放大器的电信号自动记录下来。恒温箱又称色谱柱箱，是为色谱柱提供一个恒定的或程序改变的温度环境。试样通常是用微量注射器以打针的方式注入汽化室，瞬间汽化后被载气带入色谱柱中进行分离。分离后各组分按顺序进入检测器，产生的电信号经放大后，由记录器自动记录下来，或直接连接色谱数据...
