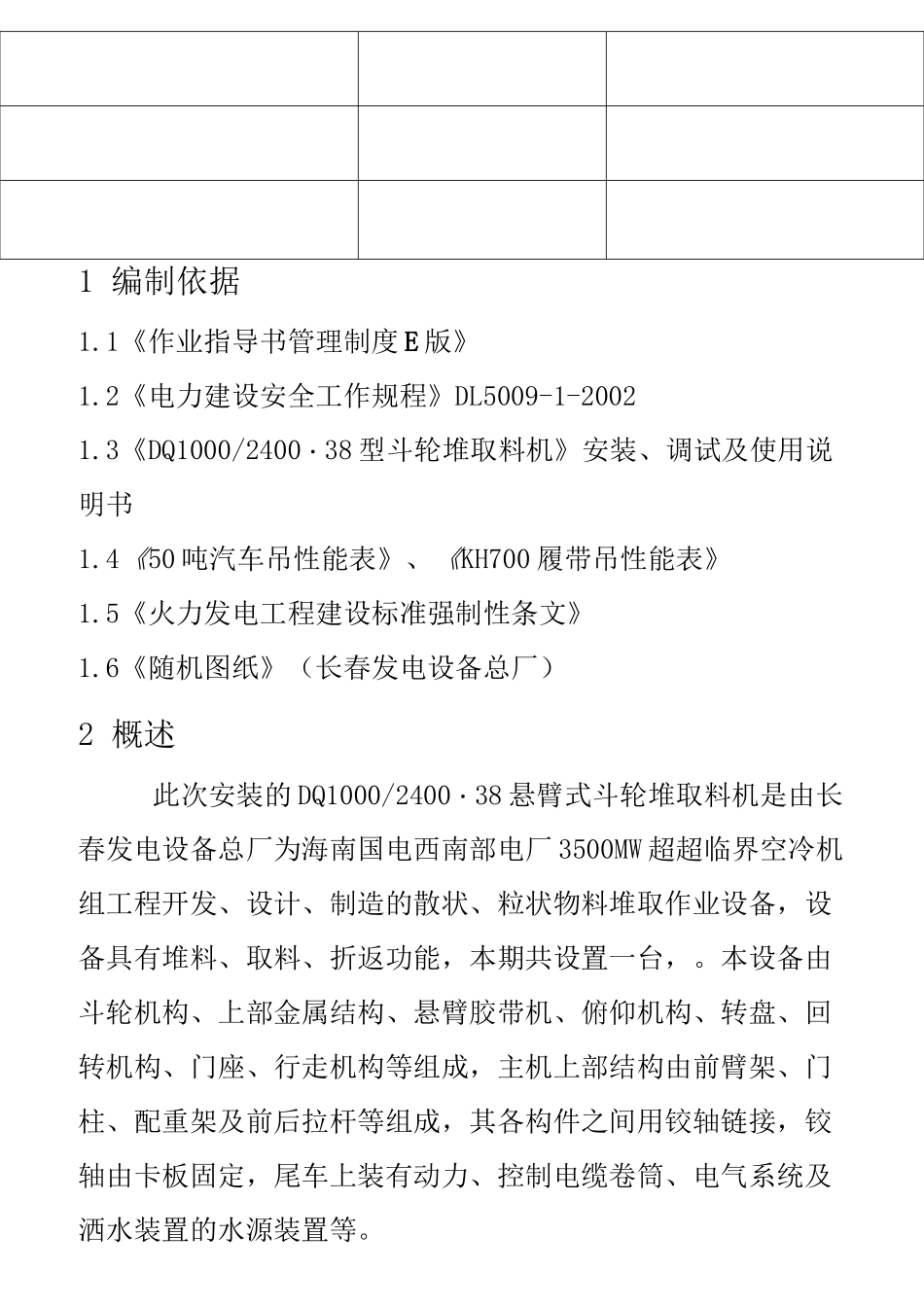

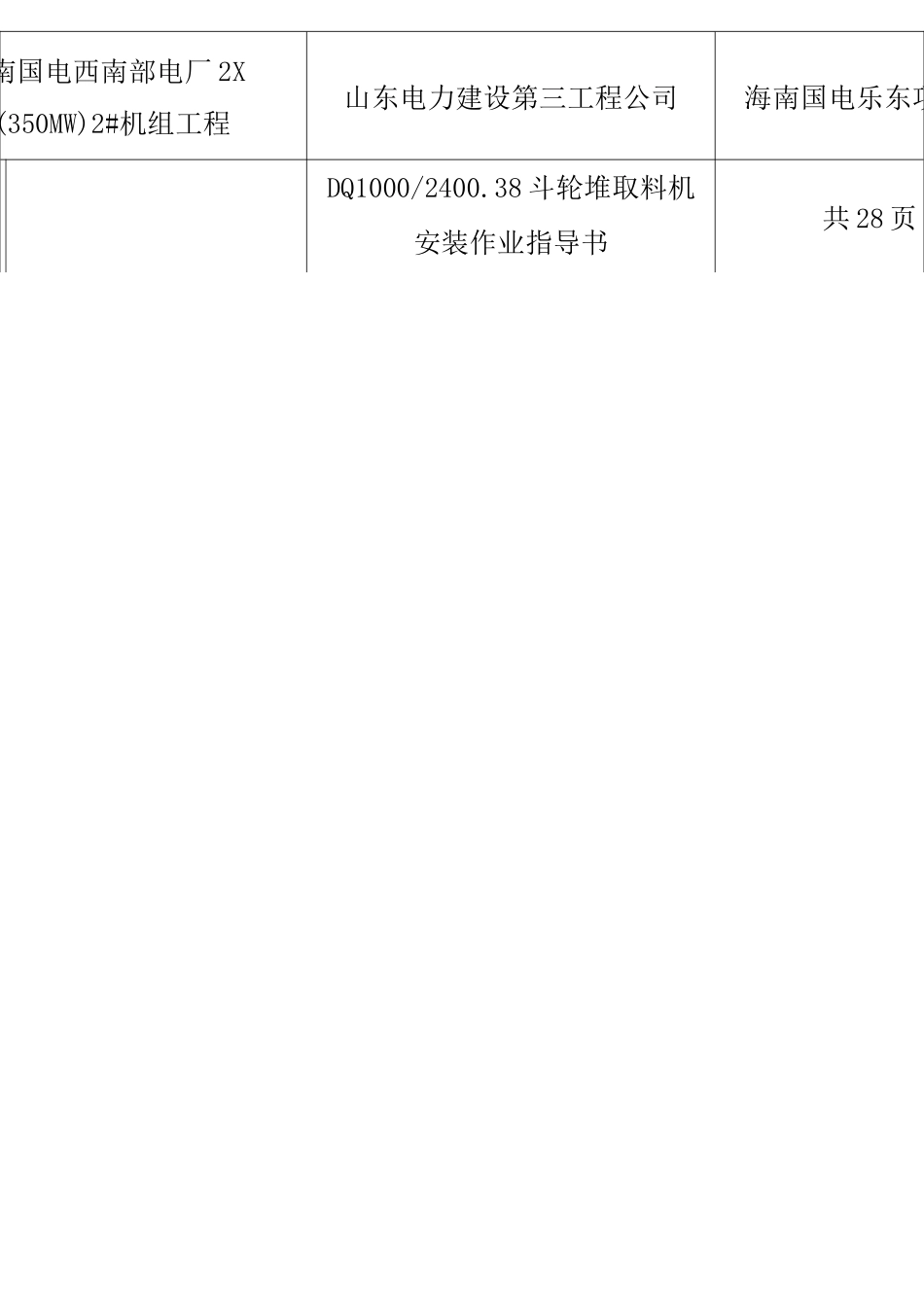

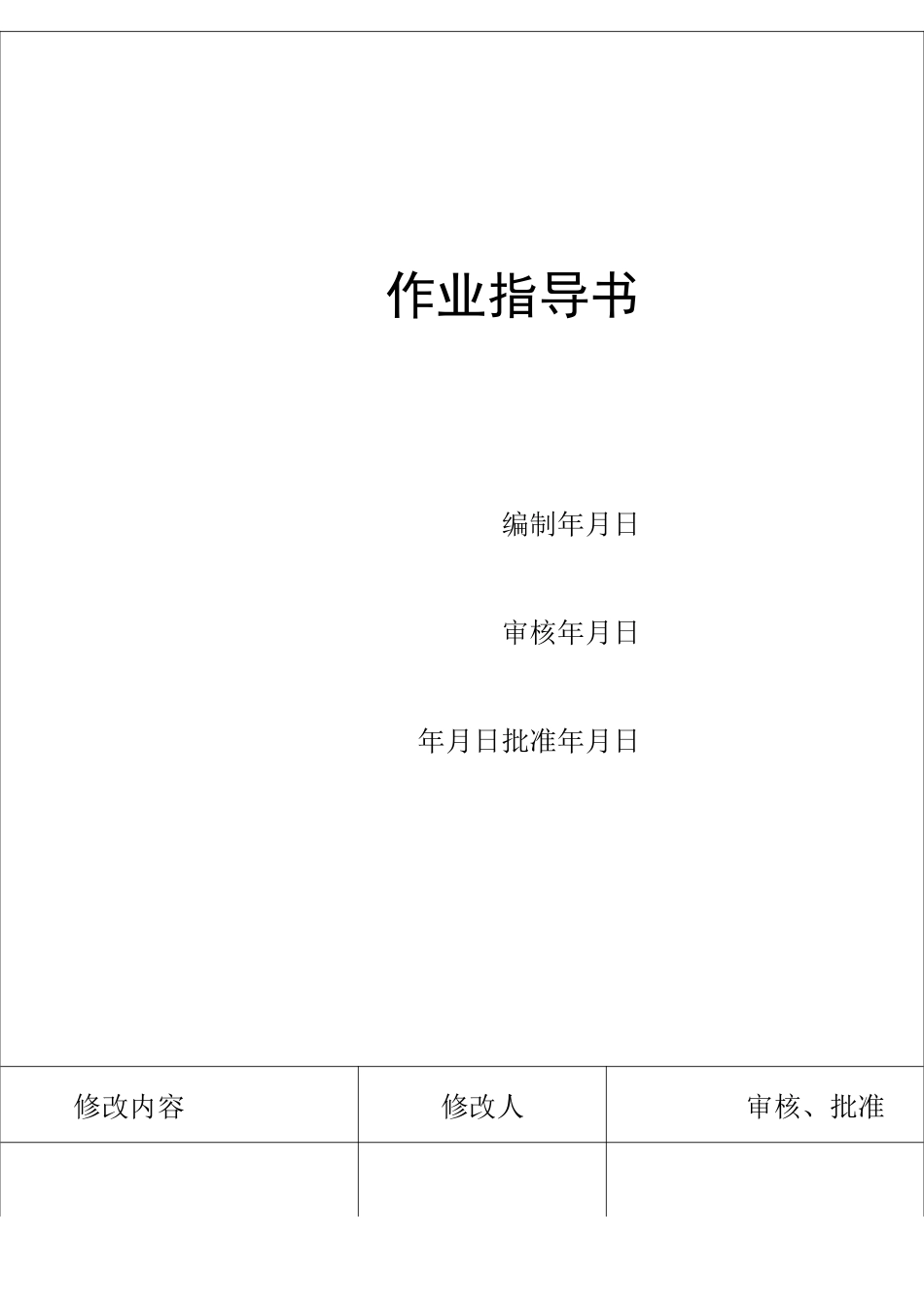

海南国电西南部电厂 2X(350MW)2#机组工程山东电力建设第三工程公司海南国电乐东项目部DQ1000/2400.38 斗轮堆取料机安装作业指导书共 28 页作业指导书编制年月日审核年月日年月日批准年月日修改内容修改人审核、批准1 编制依据1.1《作业指导书管理制度 E 版》1.2《电力建设安全工作规程》DL5009-1-20021.3《DQ1000/2400・38 型斗轮堆取料机》安装、调试及使用说明书1.4《50 吨汽车吊性能表》、《KH700 履带吊性能表》1.5《火力发电工程建设标准强制性条文》1.6《随机图纸》（长春发电设备总厂）2 概述此次安装的 DQ1000/2400・38 悬臂式斗轮堆取料机是由长春发电设备总厂为海南国电西南部电厂 3500MW 超超临界空冷机组工程开发、设计、制造的散状、粒状物料堆取作业设备，设备具有堆料、取料、折返功能，本期共设置一台，。本设备由斗轮机构、上部金属结构、悬臂胶带机、俯仰机构、转盘、回转机构、门座、行走机构等组成，主机上部结构由前臂架、门柱、配重架及前后拉杆等组成，其各构件之间用铰轴链接，铰轴由卡板固定，尾车上装有动力、控制电缆卷筒、电气系统及洒水装置的水源装置等。主要技术参数生产能力取料1000t/h物料比重0.85t/m?堆料2400t/h粒度0-300mm料场堆咼道轨以上+13m行走距离152m道轨以下-1.5m行走轨道50kg/斗轮传动装置每个抓斗斗容0.37m3斗轮直径6.1m斗数9 个转速6.5r/min回转装置回转角度±110°回转半径35m回转速度0.02-0.12r/min变幅机构上仰最大角度+9.4°油缸型号©280/^160下俯最大角度-11.81°行程1.6m行走机构轴距7m最大轮压 250KN行走速度工作 5m/min轨距7m调车 15m/min电气设备电源电压6000v总功率495kw频率50hz尾车液压半趴单尾车带宽 1.6m 运行速度 3.15m/s外形尺寸长 73.292m、宽 11.05m、高 21.26m3 安全质量保证体系1、安全文明施工2、技术质量保证4 主要工程量序号名称数量单位备注1行走装置就位1套2门座架安装1套3回转装置安装1套4下部回转钢结构及其组件安装1套5悬臂安装1套6上部回转钢结构安装套7斗轮装置及司机室安装1套8变幅机构及其组件安装1套9安装皮带机传输带1套10俯仰机构安装1套11尾车安装1套5 作业条件主要设备交货条件所需设备构件运至现场，根据到货清单进行开箱验收是否合格。经验收合格后放置到安装现场摆放整齐。备注预备安装条 场地、力能：基础达到施工要求1. 安装作业场地清理，基础周围需清理出一块宽 60米，长 150 米的空阔场地，以便于组合设备构件和起...
