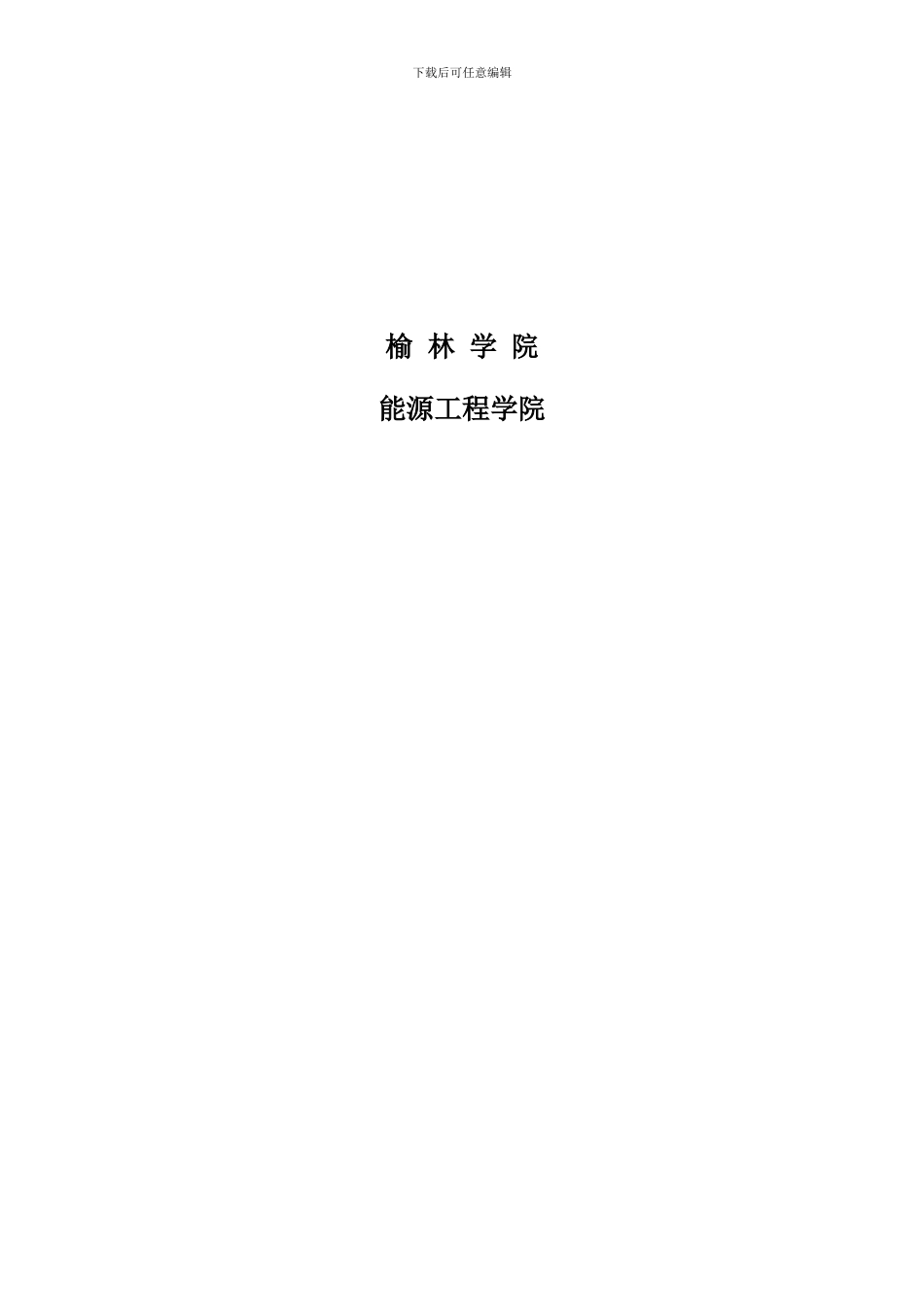

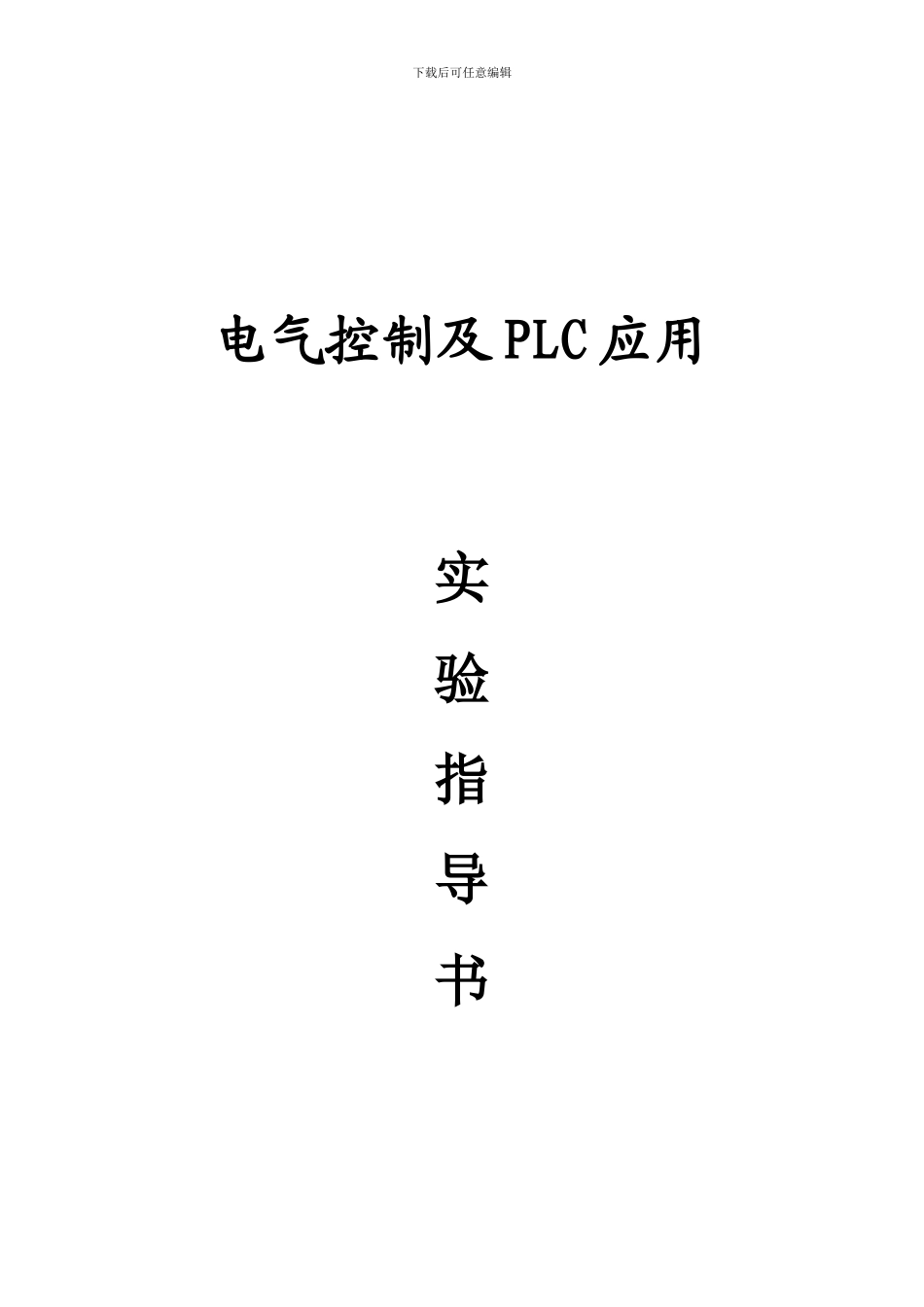

下载后可任意编辑电气控制及 PLC 应用实验指导书下载后可任意编辑榆 林 学 院能源工程学院下载后可任意编辑目录实验一、电机启、保、停控制……………………………………1实验二、电机正反转控制…………………………………………3实验三、PLC 基本指令练习………………………………………4实验四、电机星——三角启动（选学）…………………………10下载后可任意编辑实验一 电机启、保、停控制1. 实验目的掌握常用低压电器的工作原理，体会自锁环节的作用，并会利用常用的低压电器实现三相异步电动机的启、保、停控制。2. 常用低压电器介绍（1）低压断路器 图 1 低压断路器低压断路器也称为自动空气开关，用来接通和分断负载电路，也可以用来控制不频繁启动的电动机。（2）接触器 图 2 接触器 接触器是用于远距离频繁接通和分断交直流回路及大容量用电回路的低压控制电器。主要控制对象是电动机，实现启停、正反转、制动和调速等控制功能。（3）熔断器 1下载后可任意编辑图 3 熔断器熔断器主要用于短路保护。（4）主令电器图 4 主令电器主令电器是一种专门发布命令的电器，用来接通和断开控制电路，实现控制对象的启动、停止、急停等操作。只能用于控制电路，不允许分合主回路。3. 实验步骤及内容（1）理解常用低压电器的工作原理，掌握利用沟通接触器的自锁环节来实现从电机的点动控制到连续控制的过渡。（2）利用导线将常用低压电器按图 5 连接，来实现电机的启、保、停控制。图 5 电机的启、保、停控制（3）工作原理起动时，合上 QS，引入三相电源。按下 SB2，沟通接触器 KM 线圈得电，主触头闭合，电动机接通电源直接起动。同时接触器自锁触头 KM 闭合，实现自锁。停车时，按下停止按钮 SB1将控制电路断开即可。此时，KM 线圈失电，KM的所有触头复位，KM 常开主触头打开，三相电源断开，电动机停止运转。松开SB1后，SB1虽能复位，但接触器线圈已不能再依靠自锁触头通电。 实验二 电机正反转控制1. 实验目的2下载后可任意编辑理解常用低压电器的工作原理，掌握利用断路器、沟通接触器、主令电器的连接实现电机的正反转控制。2. 实验步骤（1）利用导线将常用低压电器按图 6 连接，来实现电机的正反转控制。 图 6 电机的正反转控制（2）工作原理按下 SB2 沟通接触器 KM1 线圈通电自锁，电机正向运行；按下 SB1 接触器线圈失电，电机停止运行；按下 SB3 沟通接触器 KM2 线圈通电自锁，电机...
