可编程控制模拟实验箱实验指导书

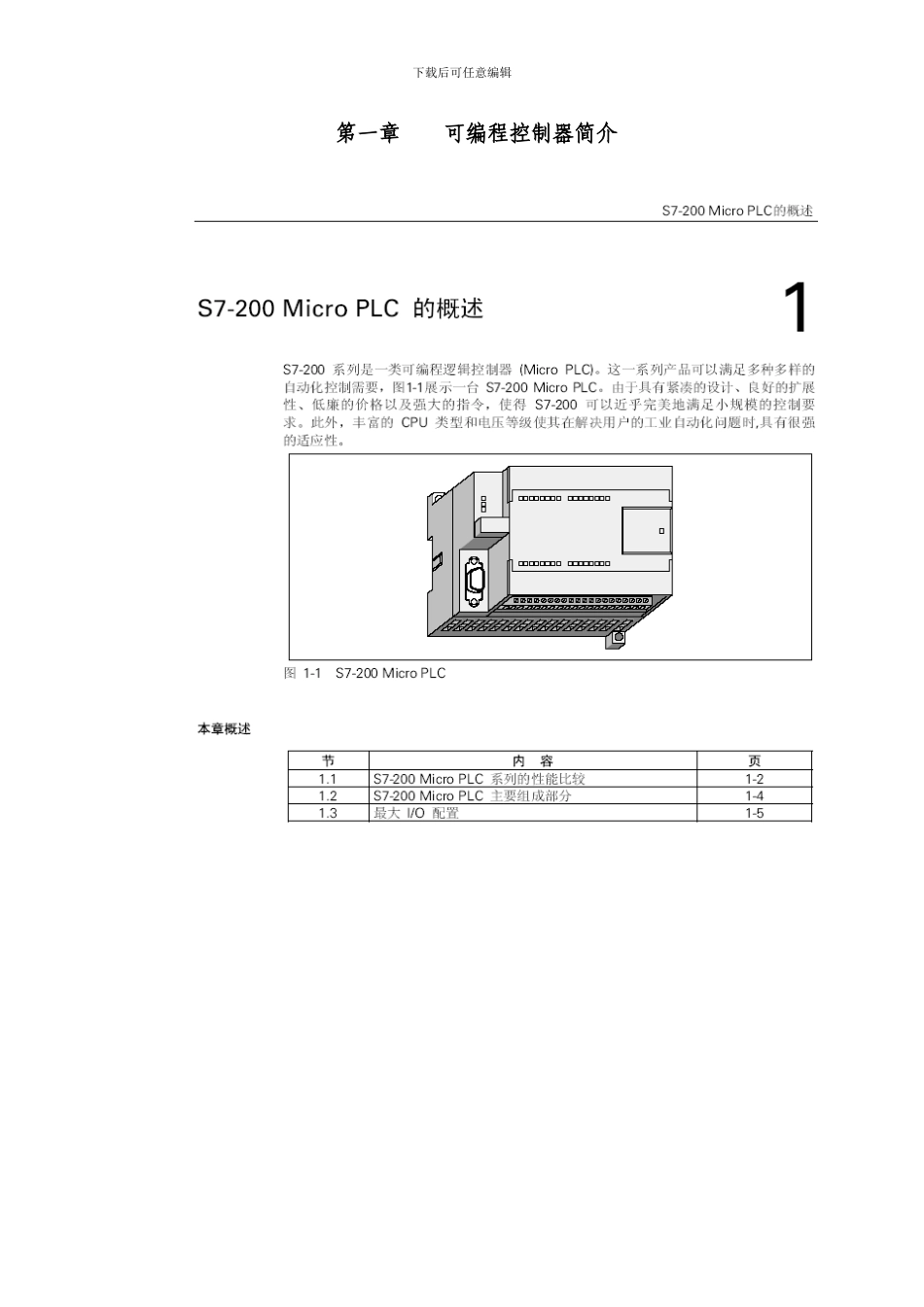

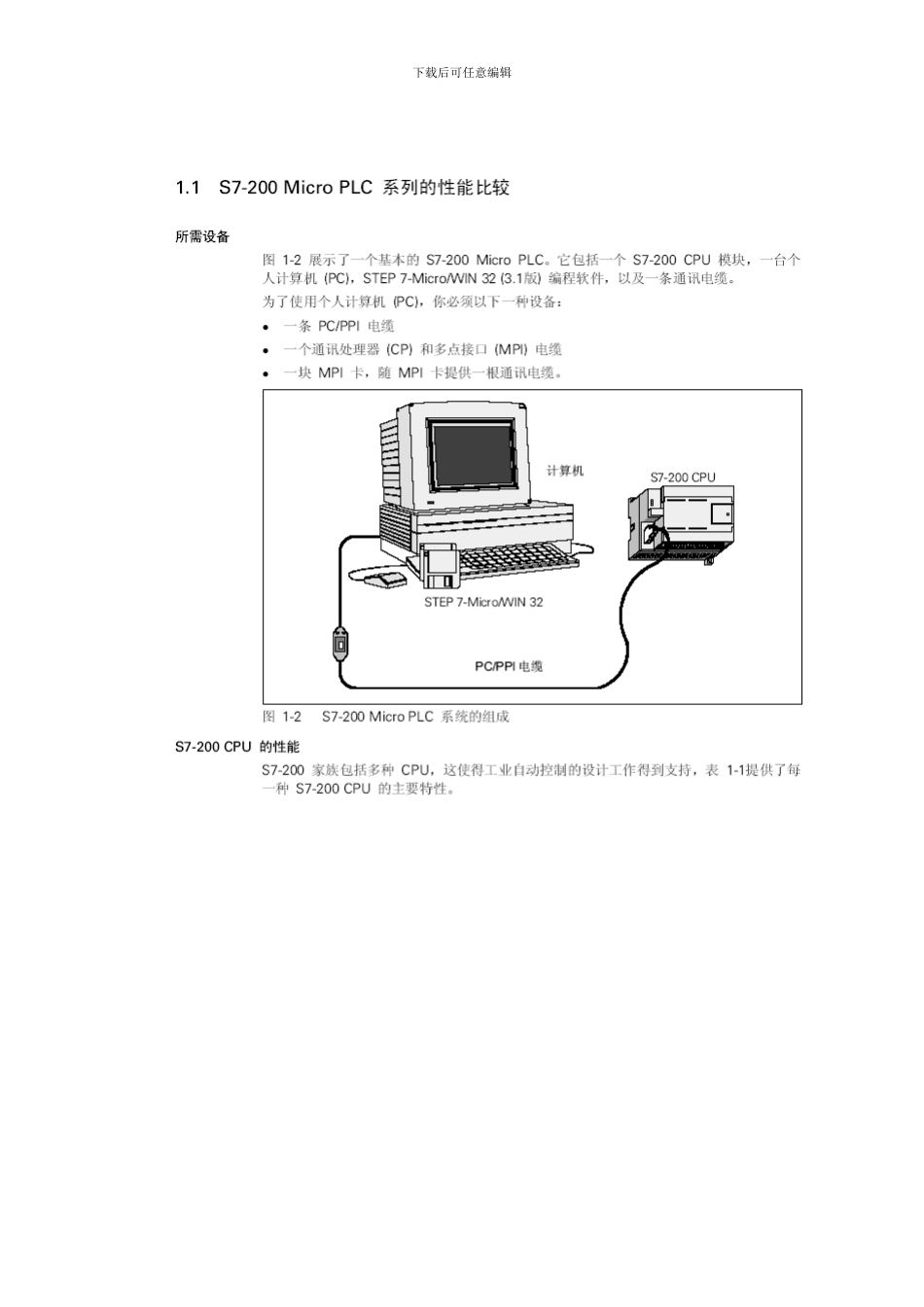

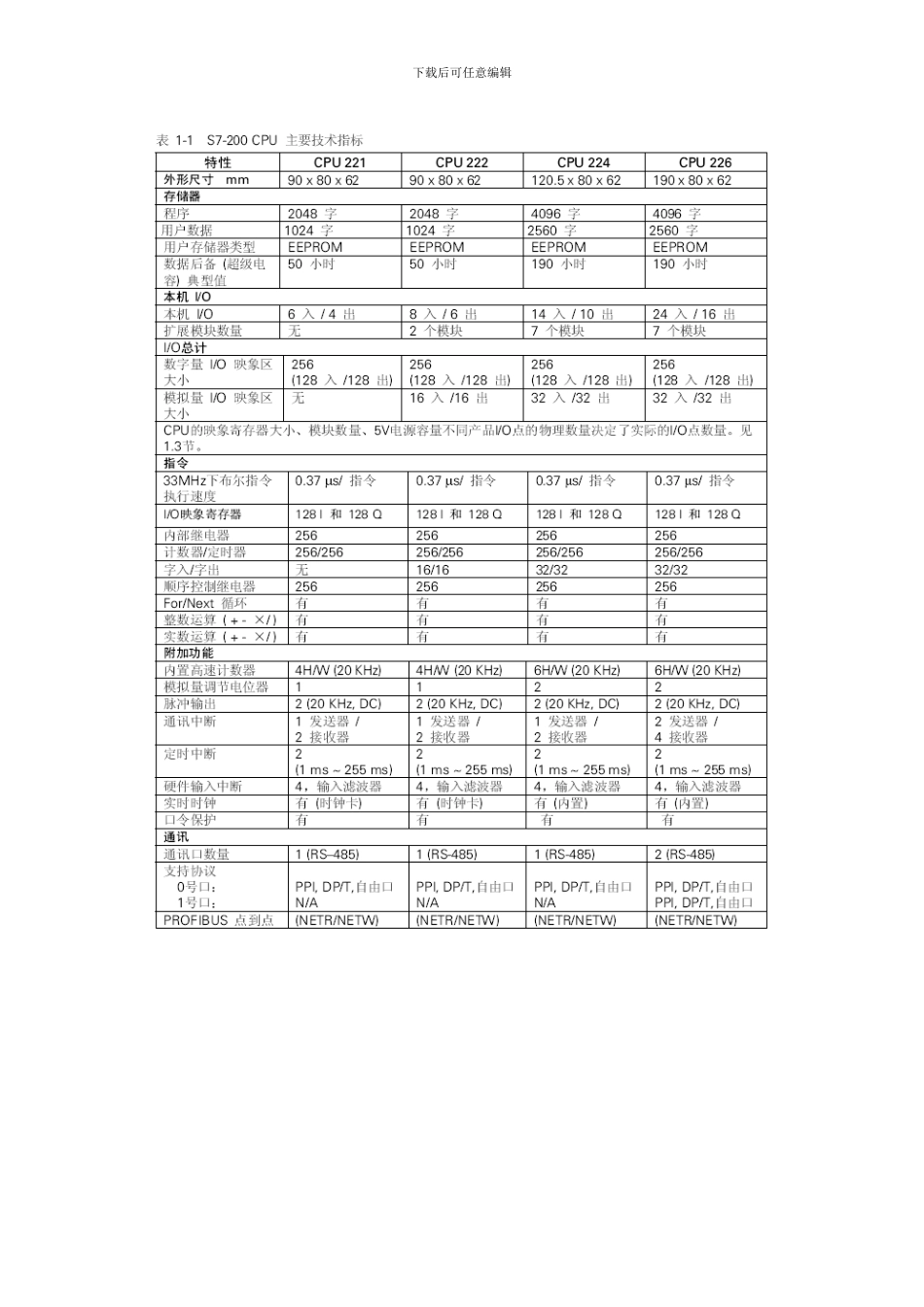

下载后可任意编辑 第一章 可编程控制器简介下载后可任意编辑下载后可任意编辑 下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑第二章 PLC 实验箱的介绍根据大部分高校使用的可编程控制器一课的教材选用情况，本实验箱选用的为西门子 S7-200PLC 作为控制器。它是一种适于小规模应用的 PLC，所以价格低廉，而且具有扩展能力，可以扩展 EEPROM 存储器和 I/O 端子的数量。本实验箱的设计采纳活动结构，即 PLC 和实验部分的安装是活动的PLC 上所有的输出、输入端子通过引线连接到实验箱的面板上。这样的好处是一方面，学生在作实验时不需要用锣丝刀来做导线的连接，只要将所配的连接线的两头分别插入所需的端子即可。另一方面，假如用户需要安装别的牌号的 PLC，只要将西门子 PLC 取下，直接安装即可。在实验的设计上，本着循序渐进的方式，从“基本指令实验”开始，让学生有机会通过基本指令的练习，掌握 PLC 的编程和梯形图的使用方法。本实验箱设计了以下实验：1》PLC 基本指令编程练习实验2》十字路口交通灯控制3》电机正反转模拟4》四层电梯控制模拟实验5》机械手模拟实验6》抢答器控制7》闪耀灯控制8》液体混合装置的控制9》水槽水位控制10》运料小车控制本实验箱允许用户选择学生实验时程序的输入方式。用户可以选择在微机上输入程序或用手编程器输入程序。这一方式使用户在设计实验时具有较大的灵活性。为保证安全，本实验箱所有的输出输入端子均采纳低压供电。本实验箱可以完成演示和自己编程两种实验功能，它包括 10 个已有实验例子。其具体实验用下表显示:下载后可任意编辑 可编程控制器实验箱一览表四层电梯控制实验机械手控制实验运料控制实验 电机正反转控制实验闪耀灯实验十字路口交通灯实验水塔水位控制实验PLC 主机抢答器实验液体混合控制实验基本指令实验1、 实验箱的硬件装置下载后可任意编辑(1)本实验箱的 PLC 采纳 220V 沟通电压供电，它的端子分为 L 和 N(火线和零线)，还有一个地线。(2) 此实验箱输入的公共端从实验箱面板的下面通过连线连到各输入按钮，表面不再给出接线孔，而 PLC 的各输入端口 I0.1、I0.2、Q0.2 等用接线座从 PLC 引到面板表面，各个具体的实验所用的输入也用接线座引到实验装置面板上，二者的接线座用接线端子连接以构成回路，形成本实验箱的输入。(3)而本实验箱的输出端包括 PLC 本身所带的输出端和一块输出端扩展模块(PLC 的输出采纳直流...
