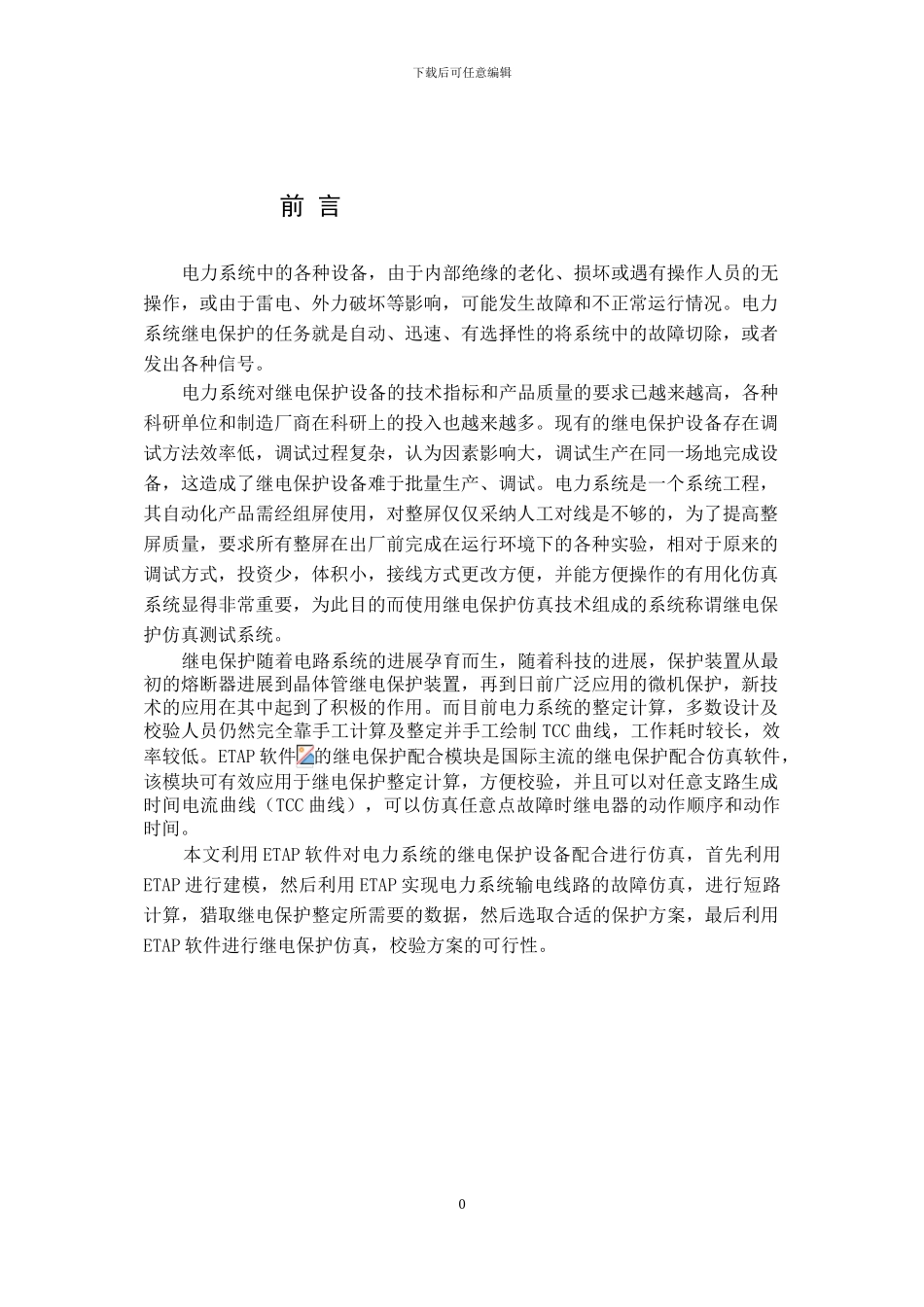

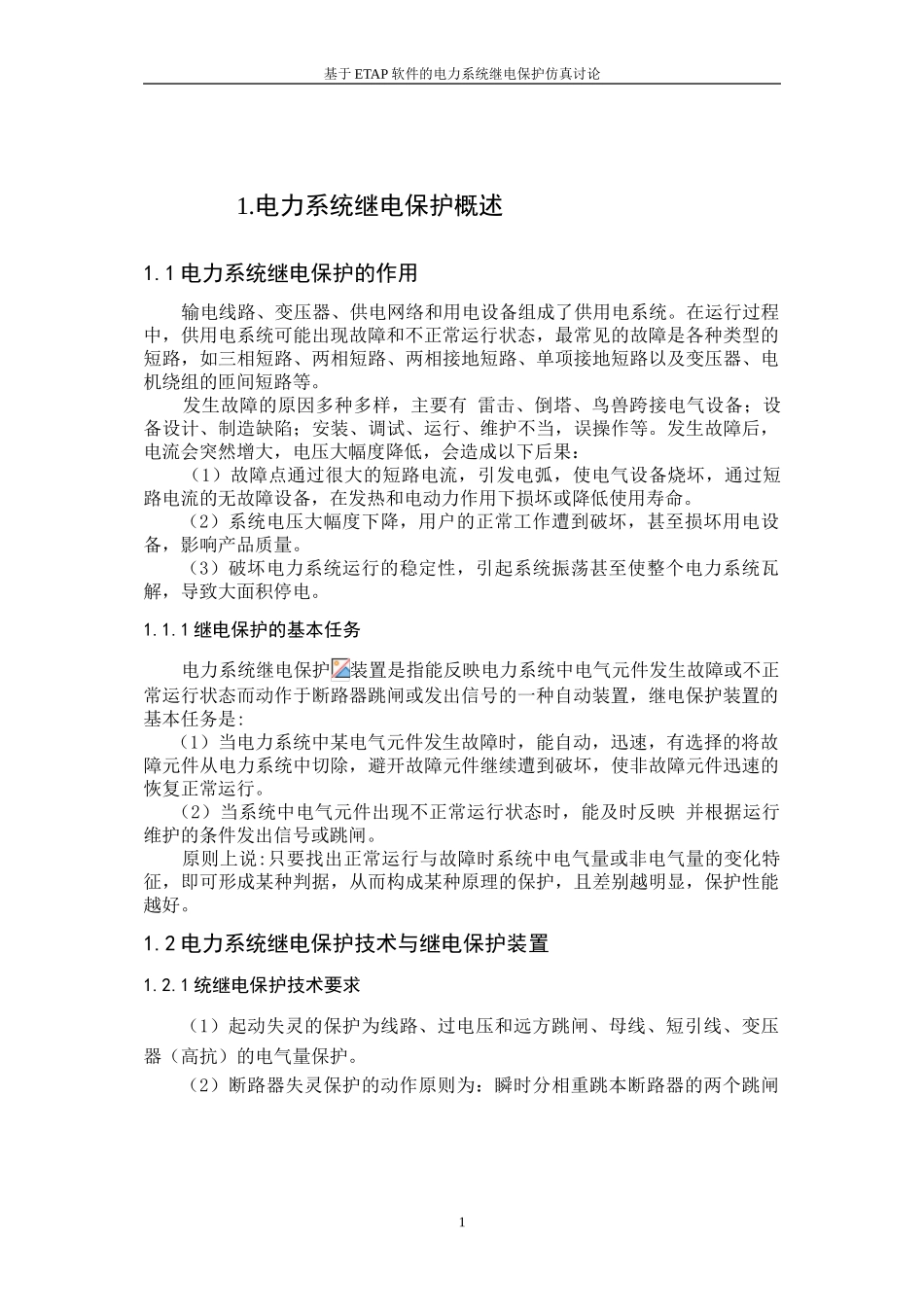

下载后可任意编辑 前 言 电力系统中的各种设备，由于内部绝缘的老化、损坏或遇有操作人员的无操作，或由于雷电、外力破坏等影响，可能发生故障和不正常运行情况。电力系统继电保护的任务就是自动、迅速、有选择性的将系统中的故障切除，或者发出各种信号。 电力系统对继电保护设备的技术指标和产品质量的要求已越来越高，各种科研单位和制造厂商在科研上的投入也越来越多。现有的继电保护设备存在调试方法效率低，调试过程复杂，认为因素影响大，调试生产在同一场地完成设备，这造成了继电保护设备难于批量生产、调试。电力系统是一个系统工程，其自动化产品需经组屏使用，对整屏仅仅采纳人工对线是不够的，为了提高整屏质量，要求所有整屏在出厂前完成在运行环境下的各种实验，相对于原来的调试方式，投资少，体积小，接线方式更改方便，并能方便操作的有用化仿真系统显得非常重要，为此目的而使用继电保护仿真技术组成的系统称谓继电保护仿真测试系统。 继电保护随着电路系统的进展孕育而生，随着科技的进展，保护装置从最初的熔断器进展到晶体管继电保护装置，再到日前广泛应用的微机保护，新技术的应用在其中起到了积极的作用。而目前电力系统的整定计算，多数设计及校验人员仍然完全靠手工计算及整定并手工绘制 TCC 曲线，工作耗时较长，效率较低。ETAP 软件的继电保护配合模块是国际主流的继电保护配合仿真软件，该模块可有效应用于继电保护整定计算，方便校验，并且可以对任意支路生成时间电流曲线（TCC 曲线），可以仿真任意点故障时继电器的动作顺序和动作时间。 本文利用 ETAP 软件对电力系统的继电保护设备配合进行仿真，首先利用ETAP 进行建模，然后利用 ETAP 实现电力系统输电线路的故障仿真，进行短路计算，猎取继电保护整定所需要的数据，然后选取合适的保护方案，最后利用ETAP 软件进行继电保护仿真，校验方案的可行性。 0基于 ETAP 软件的电力系统继电保护仿真讨论 1.电力系统继电保护概述1.1 电力系统继电保护的作用 输电线路、变压器、供电网络和用电设备组成了供用电系统。在运行过程中，供用电系统可能出现故障和不正常运行状态，最常见的故障是各种类型的短路，如三相短路、两相短路、两相接地短路、单项接地短路以及变压器、电机绕组的匝间短路等。 发生故障的原因多种多样，主要有 雷击、倒塔、鸟兽跨接电气设备；设备设计、制造缺陷；安装、调试、运行、维护不当，误操作等。发生故障后，电流会...
