基于CPLD的交通灯控制器

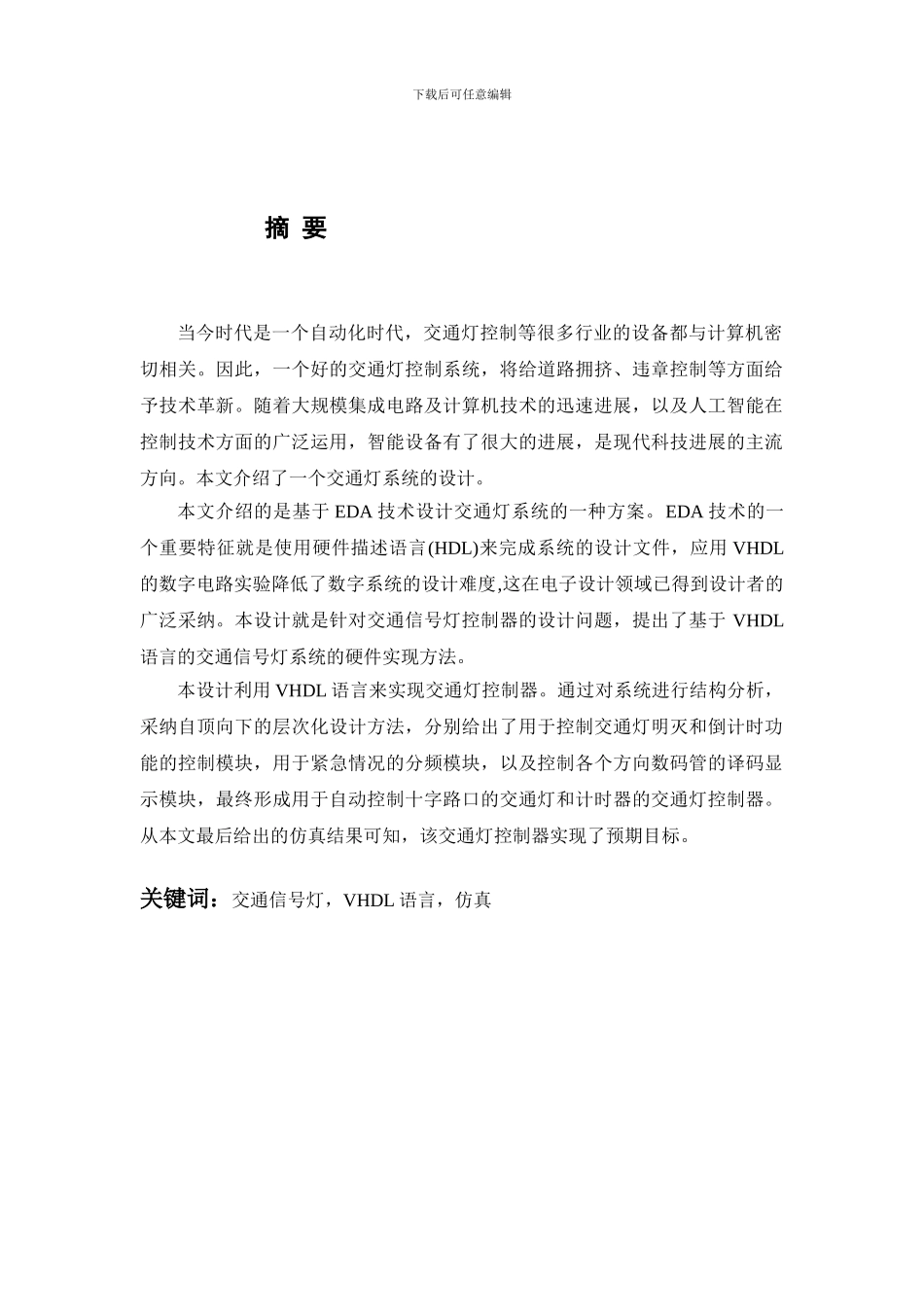

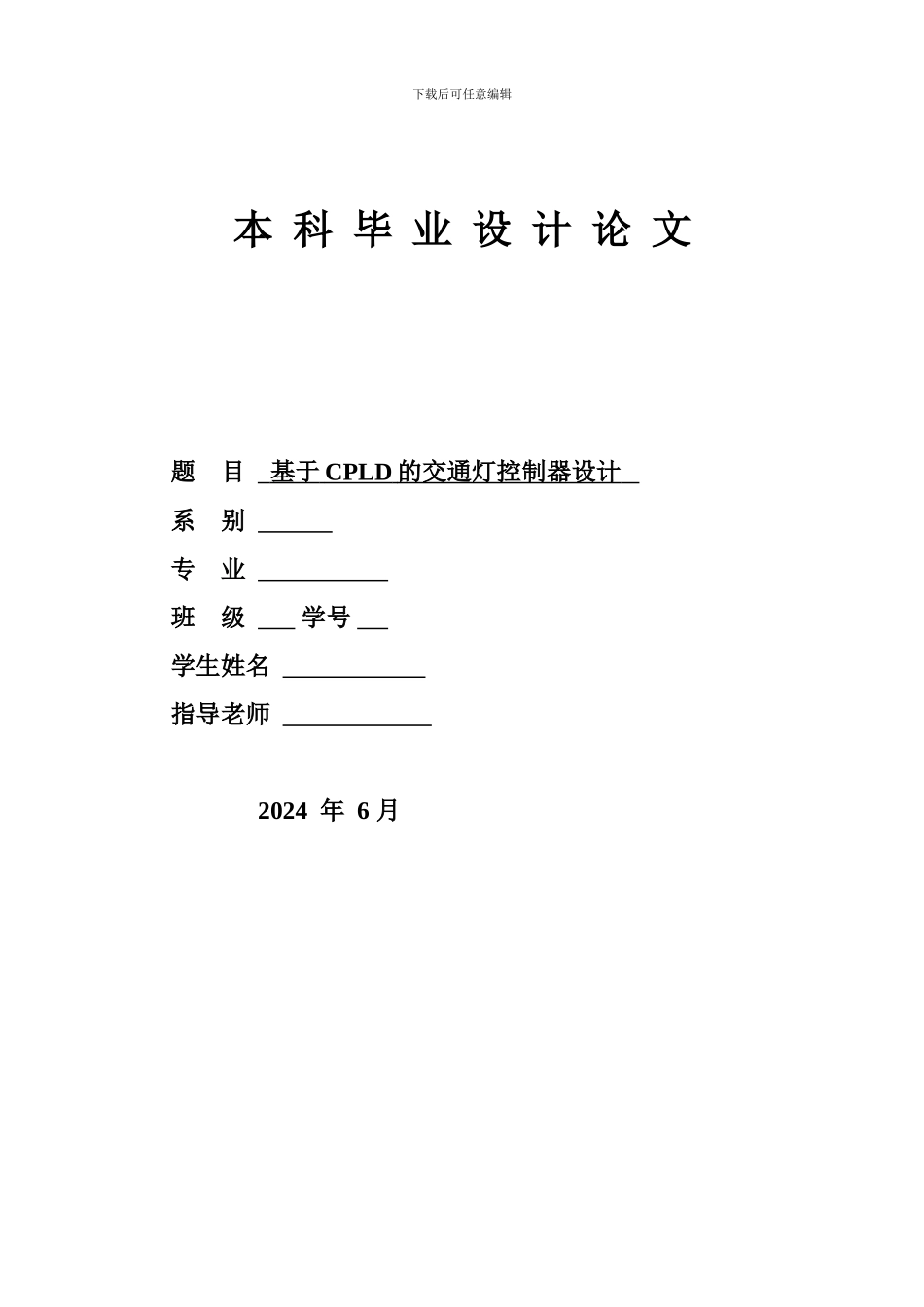

下载后可任意编辑 本 科 毕 业 设 计 论 文 题 目 基于 CPLD 的交通灯控制器设计 系 别 专 业 班 级 学号 学生姓名 指导老师 2024 年 6 月下载后可任意编辑 摘 要当今时代是一个自动化时代，交通灯控制等很多行业的设备都与计算机密切相关。因此，一个好的交通灯控制系统，将给道路拥挤、违章控制等方面给予技术革新。随着大规模集成电路及计算机技术的迅速进展，以及人工智能在控制技术方面的广泛运用，智能设备有了很大的进展，是现代科技进展的主流方向。本文介绍了一个交通灯系统的设计。本文介绍的是基于 EDA 技术设计交通灯系统的一种方案。EDA 技术的一个重要特征就是使用硬件描述语言(HDL)来完成系统的设计文件，应用 VHDL的数字电路实验降低了数字系统的设计难度,这在电子设计领域已得到设计者的广泛采纳。本设计就是针对交通信号灯控制器的设计问题，提出了基于 VHDL语言的交通信号灯系统的硬件实现方法。本设计利用 VHDL 语言来实现交通灯控制器。通过对系统进行结构分析，采纳自顶向下的层次化设计方法，分别给出了用于控制交通灯明灭和倒计时功能的控制模块，用于紧急情况的分频模块，以及控制各个方向数码管的译码显示模块，最终形成用于自动控制十字路口的交通灯和计时器的交通灯控制器。从本文最后给出的仿真结果可知，该交通灯控制器实现了预期目标。关键词：交通信号灯，VHDL 语言，仿真 ABSTRACTThe modern age is an era of automation, traffic light control equipment for many industries are closely related with the computer. Therefore, a good traffic light control system, will bring technical innovations for road congestion, illegal control, etc. With the rapid development of large scale integrated circuits and computer technology and the extensive use of intelligent devices in the control of artificial intelligence technology, intelligent devices have gotten great progress and become the mainstream of the development of modern science . This paper describes the system design of traffic lights .Traditional traffic light control system is mostly achieved by a single chip or PLC, this paper introduces a sch...
