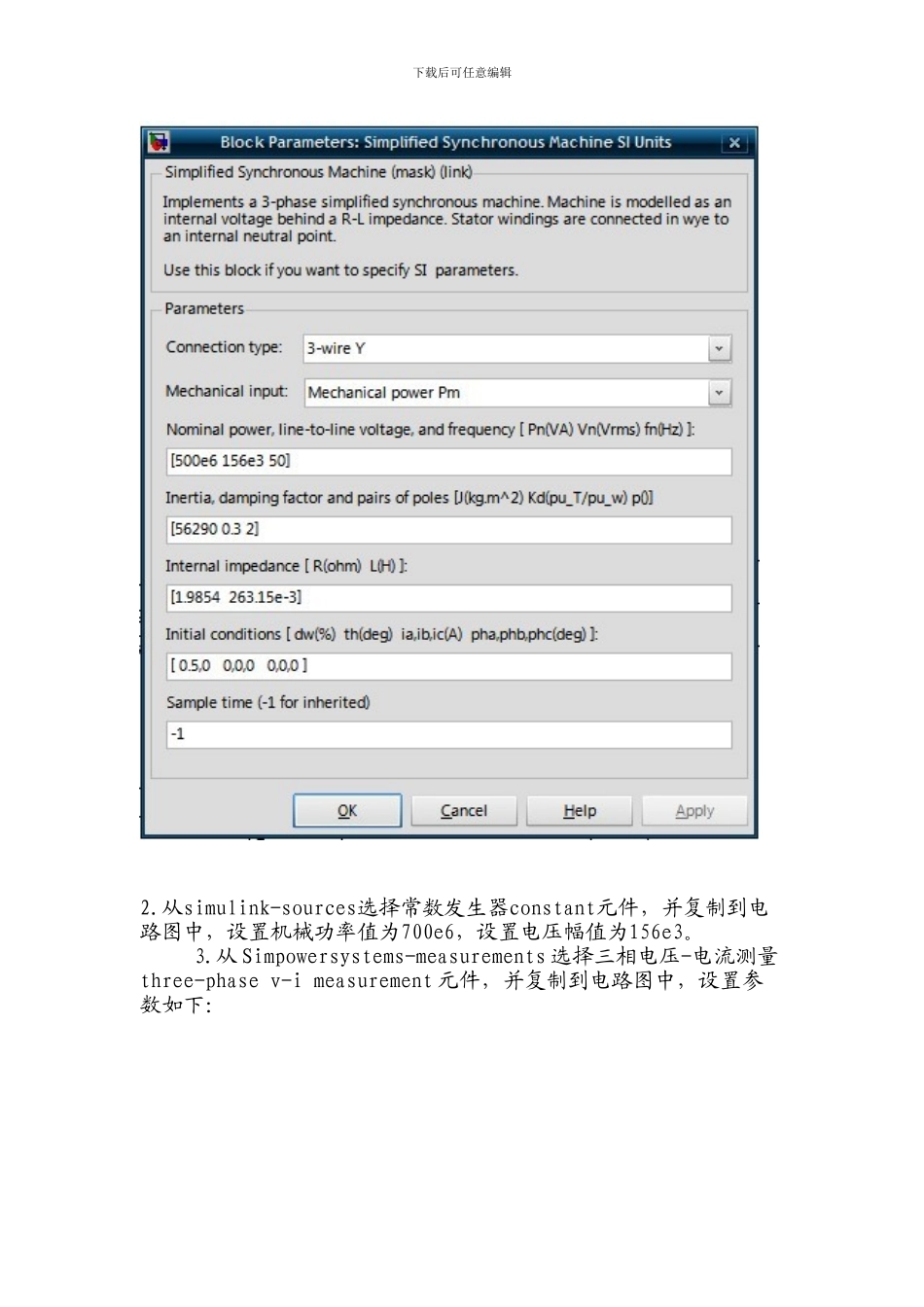

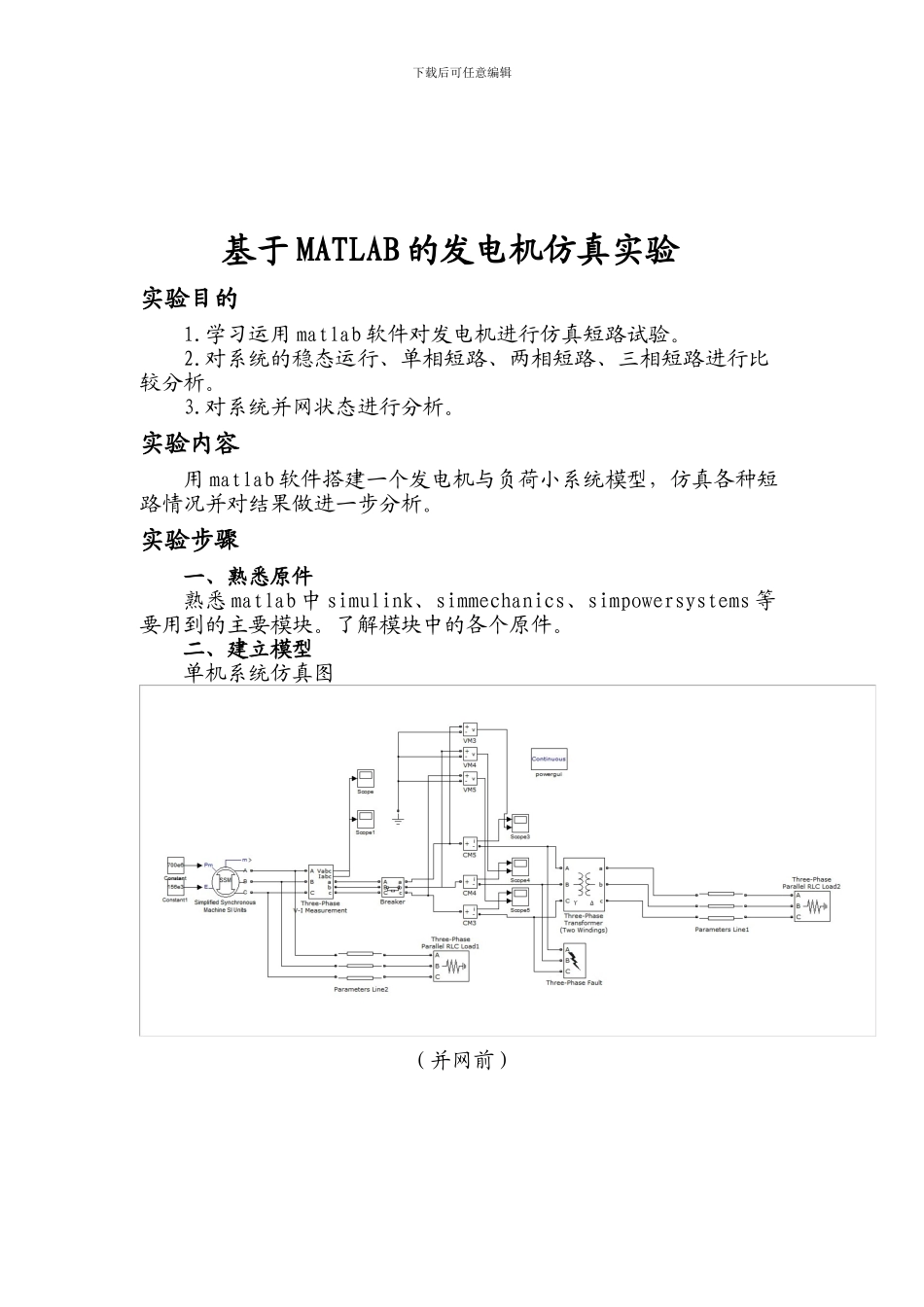

下载后可任意编辑 基于 MATLAB 的发电机仿真实验实验目的1.学习运用 matlab 软件对发电机进行仿真短路试验。2.对系统的稳态运行、单相短路、两相短路、三相短路进行比较分析。3.对系统并网状态进行分析。实验内容 用 matlab 软件搭建一个发电机与负荷小系统模型，仿真各种短路情况并对结果做进一步分析。实验步骤一、熟悉原件熟悉 matlab 中 simulink、simmechanics、simpowersystems 等要用到的主要模块。了解模块中的各个原件。二、建立模型单机系统仿真图（并网前）下载后可任意编辑（并网后）三、选择模块 1.从simpowersystems-machines中找到发电机simplified synchronous machine si units元件并复制到电路图中，双击发电机元件，进行参数设置如下： 下载后可任意编辑 2.从simulink-sources选择常数发生器constant元件，并复制到电路图中，设置机械功率值为700e6，设置电压幅值为156e3。 3.从 Simpowersystems-measurements 选择三相电压-电流测量three-phase v-i measurement 元件，并复制到电路图中，设置参数如下： 下载后可任意编辑4.从 Simpowersystems-elements 中选择传输线路 distributed parameters line 元件，并复制到电路图中，设置参数如下：（线路 1 与线路 2 设置参数相同）下载后可任意编辑5.从 Simpowersystems-elements 中选择三相电路短路故障发生器 three-phase fault 元件，并复制到电路图中，参数设置如下：下载后可任意编辑6.从 Simpowersystems-elements 中选择三相断路器 three-phase breaker 元件，并复制到电路图中，参数设置如下：下载后可任意编辑 7.从 Simpowersystems-elements 中选择三相变压器 three-phase transformer(two windings)元件，并复制到电路图中，参数设置如下： 下载后可任意编辑8.从 Simpowersystems-elements 中选择三相串联 rlc 负载 three-phase series rlc load 元件，并复制到电路图中，参数设置如下：下载后可任意编辑9.从 Simpowersystems-measurements 中选择 multimeter，并将它们复制到电路图中。10.从 Simpowersystems-electrical sources 中选择 three-phase source，并将它们复制到电路图中，参数设置如下： 下载后可任意编辑11.从 Simpowersystems-measurements 中选择电流测量 current measurement 元件和电压测量 voltage measurement 元件，从Simulink-sinks 中选择示波器 scope 元件...
