基于PLC控制的数码管显示

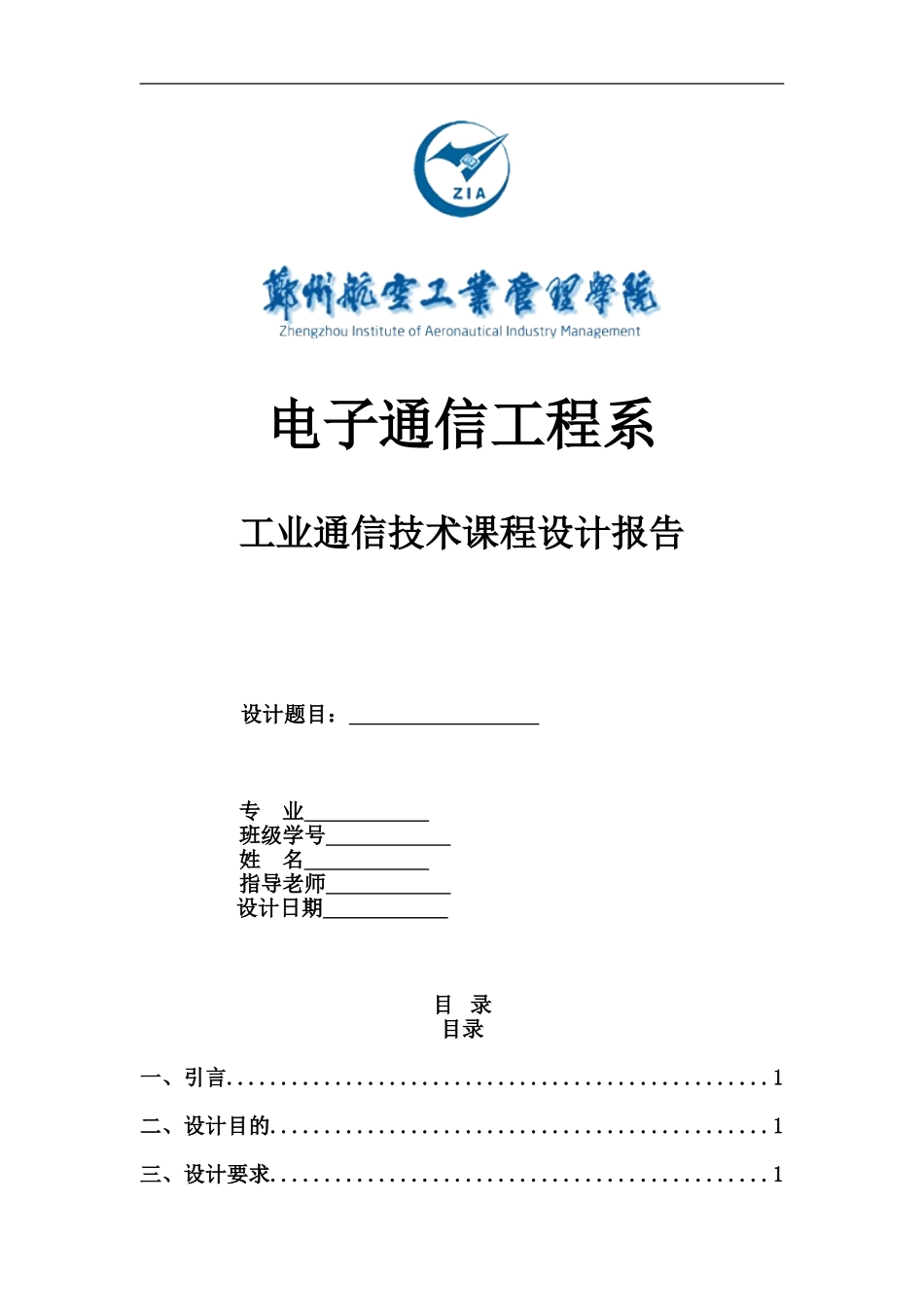

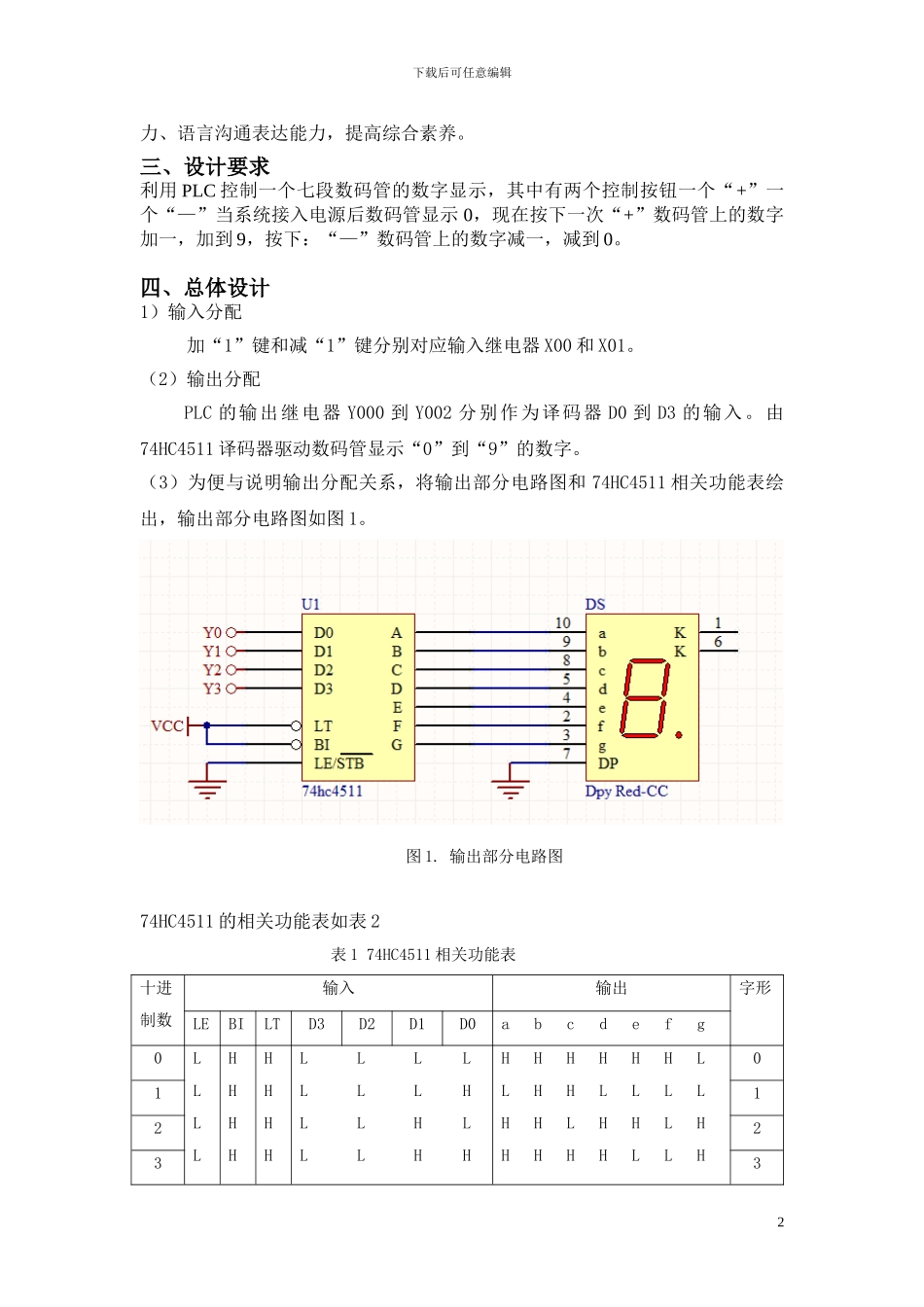

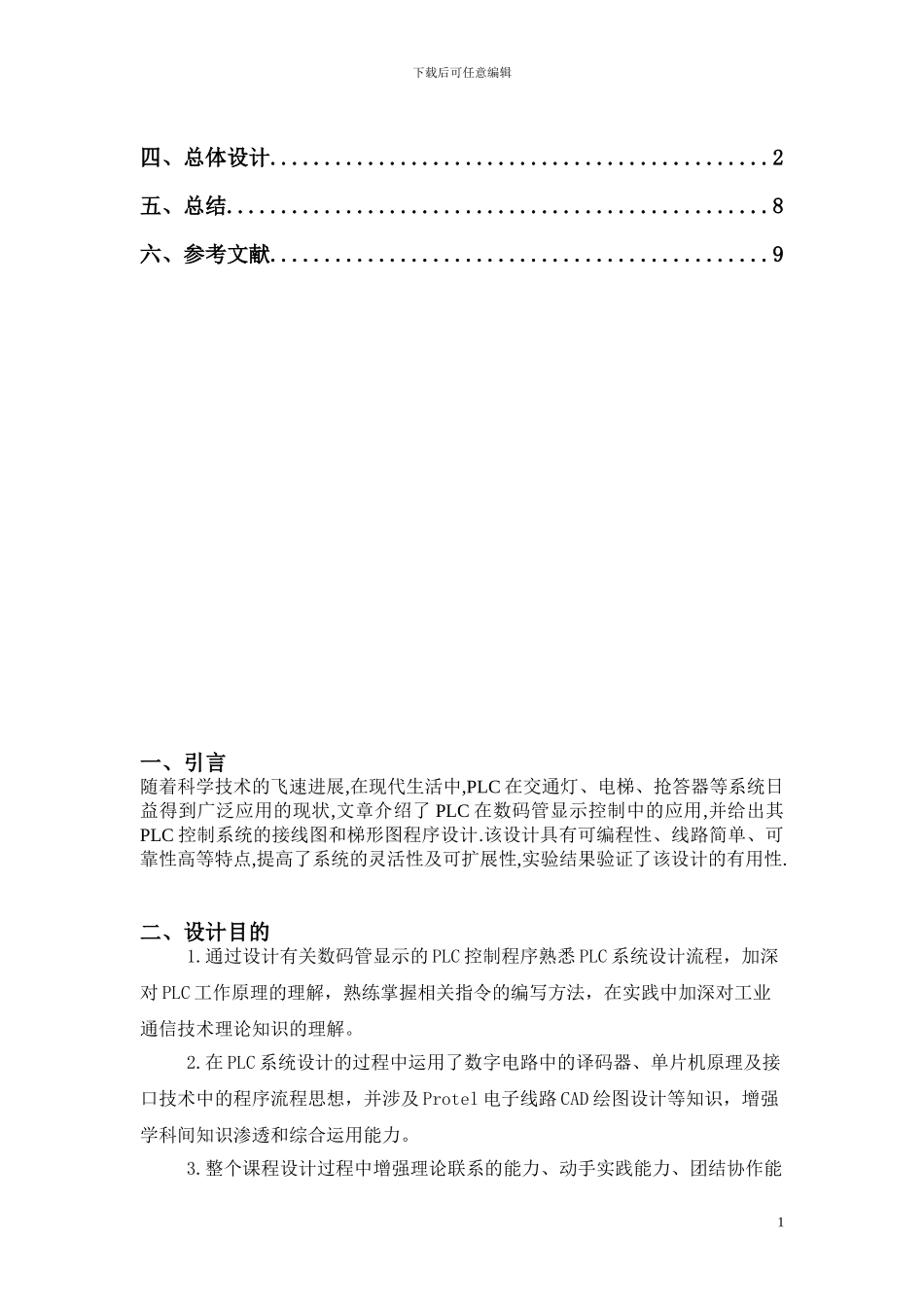

电子通信工程系工业通信技术课程设计报告设计题目： 专 业 班级学号 姓 名 指导老师 设计日期 目 录目录一、引言..................................................1二、设计目的..............................................1三、设计要求..............................................1下载后可任意编辑四、总体设计..............................................2五、总结..................................................8六、参考文献..............................................9一、引言随着科学技术的飞速进展,在现代生活中,PLC 在交通灯、电梯、抢答器等系统日益得到广泛应用的现状,文章介绍了 PLC 在数码管显示控制中的应用,并给出其PLC 控制系统的接线图和梯形图程序设计.该设计具有可编程性、线路简单、可靠性高等特点,提高了系统的灵活性及可扩展性,实验结果验证了该设计的有用性.二、设计目的1.通过设计有关数码管显示的 PLC 控制程序熟悉 PLC 系统设计流程，加深对 PLC 工作原理的理解，熟练掌握相关指令的编写方法，在实践中加深对工业通信技术理论知识的理解。 2.在 PLC 系统设计的过程中运用了数字电路中的译码器、单片机原理及接口技术中的程序流程思想，并涉及 Protel 电子线路 CAD 绘图设计等知识，增强学科间知识渗透和综合运用能力。 3.整个课程设计过程中增强理论联系的能力、动手实践能力、团结协作能1下载后可任意编辑力、语言沟通表达能力，提高综合素养。三、设计要求利用 PLC 控制一个七段数码管的数字显示，其中有两个控制按钮一个“+”一个“—”当系统接入电源后数码管显示 0，现在按下一次“+”数码管上的数字加一，加到 9，按下：“—”数码管上的数字减一，减到 0。四、总体设计1）输入分配加“1”键和减“1”键分别对应输入继电器 X00 和 X01。（2）输出分配PLC 的输出继电器 Y000 到 Y002 分别作为译码器 D0 到 D3 的输入。由74HC4511 译码器驱动数码管显示“0”到“9”的数字。（3）为便与说明输出分配关系，将输出部分电路图和 74HC4511 相关功能表绘出，输出部分电路图如图 1。图 1. 输出部分电路图74HC4511 的相关功能表如表 2表 1 74HC4511 相关功能表十进制数输入输出字形LEBILTD3D2D1D0a b c d e f g0LLLLHHHHHHHHL L L LL L L HL L H L L L H HH H H H H H LL H H L L L LH H L H H L...
