基于PLC的PC机的分布式监控系统

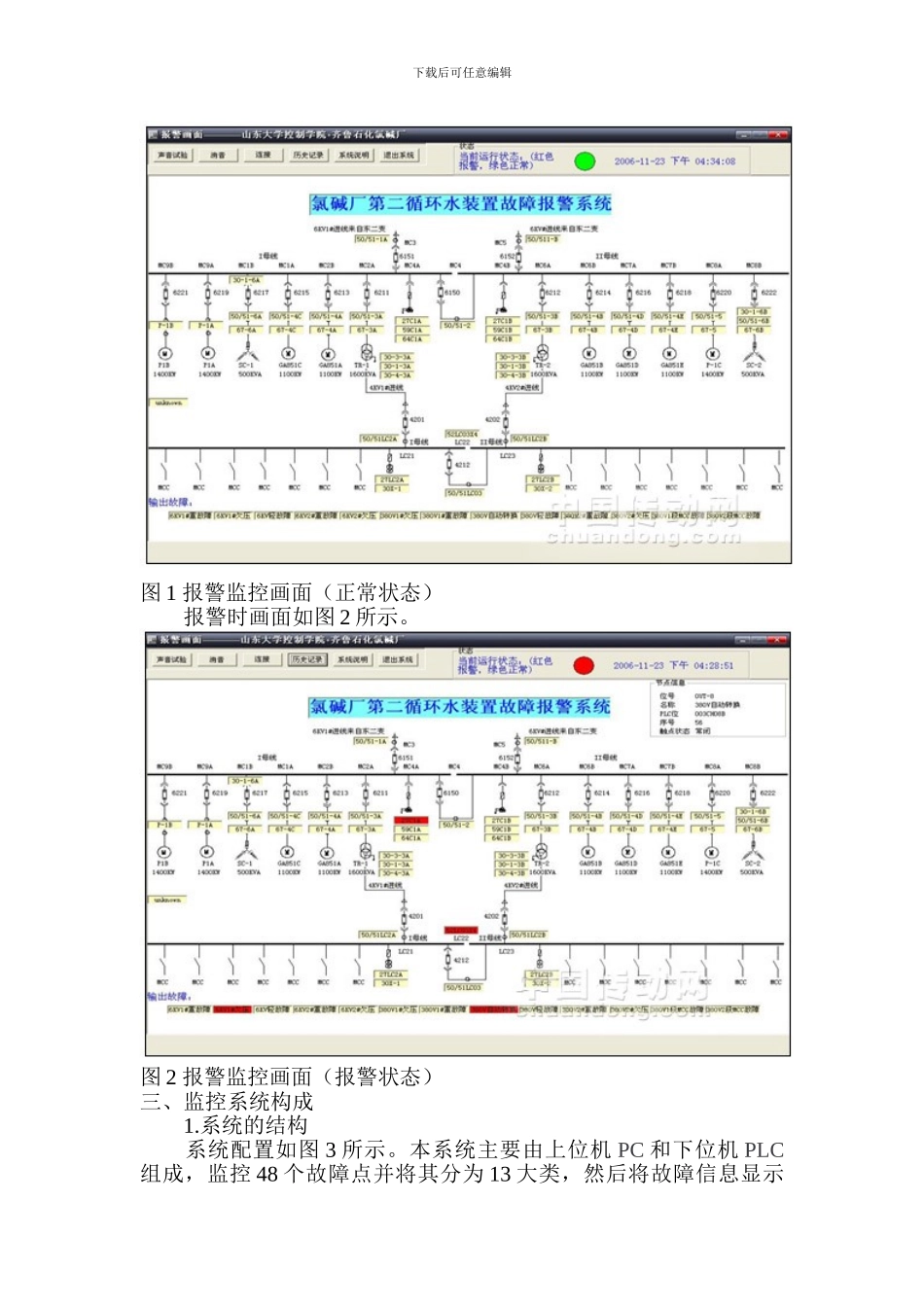

下载后可任意编辑基于 PLC 和 PC 的分布式计算机监控系统的设计摘 要：供电系统是工厂的重要组成部分，对其可能发生的故障及生产故障进行及时的监控和报警是生产运作顺利进行的有力保障。本文介绍了欧姆龙 PLC 和 PC 上位机在石油化工厂的电路监控系统中的应用，详细介绍了该系统的硬件、软件设计，以及通讯连接。 关键词：PLC、PC 上位机、串口通信Abstract：This paper setting out from an actual problem introduces a circuit-alarm monitoring system of petrochemical factory based on PLC and PC. It introduces the system’s design of hardware, software and the connection of network in detail.KEYWORDS：PLC、PC、Serial communication一、引言 在复杂的电网供电系统中，传统的故障报警一般采纳报警烽鸣器、故障指示灯等硬件方式报警。这种方式存在很多缺点，例如假如电网分布分散，则故障报警点也分散，需要安排一定人力巡逻检查，造成人力资源浪费，且报警、维修不及时;故障报警点太多则需要大量报警器，且造成线路复杂化;硬件报警得到的故障信息太少等等。随着计算机和自动化技术在工厂中的大量应用，可以将故障信息通过 PLC 进行初步监控，然后再由 PLC 上传到计算机中，由计算机处理故障信息，进行报警、记录、显示故障信息。具有可进行集中监控，节约人力，故障信息直观、丰富，便于分析等优点。二、系统介绍 系统由 PLC 检测 48 个故障继电器的状态变化，上位机 PC 定时查询并读取 PLC 内部 4 个通道 61 位的状态信息（包括 48 个输入点和 13 个归类输出点），进行分析并用数据库加以管理和记录。程序采纳 VisualBasic6.0 开发，数据库采纳 Microsoft 的 Access2024。 每个故障点根据对应的位置标识于车间电路分布图上，如图 1所示。程序运行进入监控状态以后，PC 将检测与 PLC 的通信连接。假如通讯连接正常，程序将检测现场信号变化。假如信号由正常变为报警，对应指示灯及总状态指示灯将闪耀并声音报警，右上方显示故障信息，运行状态信息及故障信息将存入数据库。单击闪耀指示灯，将停止闪耀，并显示当前状态，报警为红色，正常为浅黄色;假如信号由报警变正常，对应指示灯停止闪耀，运行状态信息及故障修复信息将存入数据库。当前状态由红色变为浅黄色。假如要查看各个节点信息，则单击指示灯，右上方图框会显示该节点的位号，对应 ...
