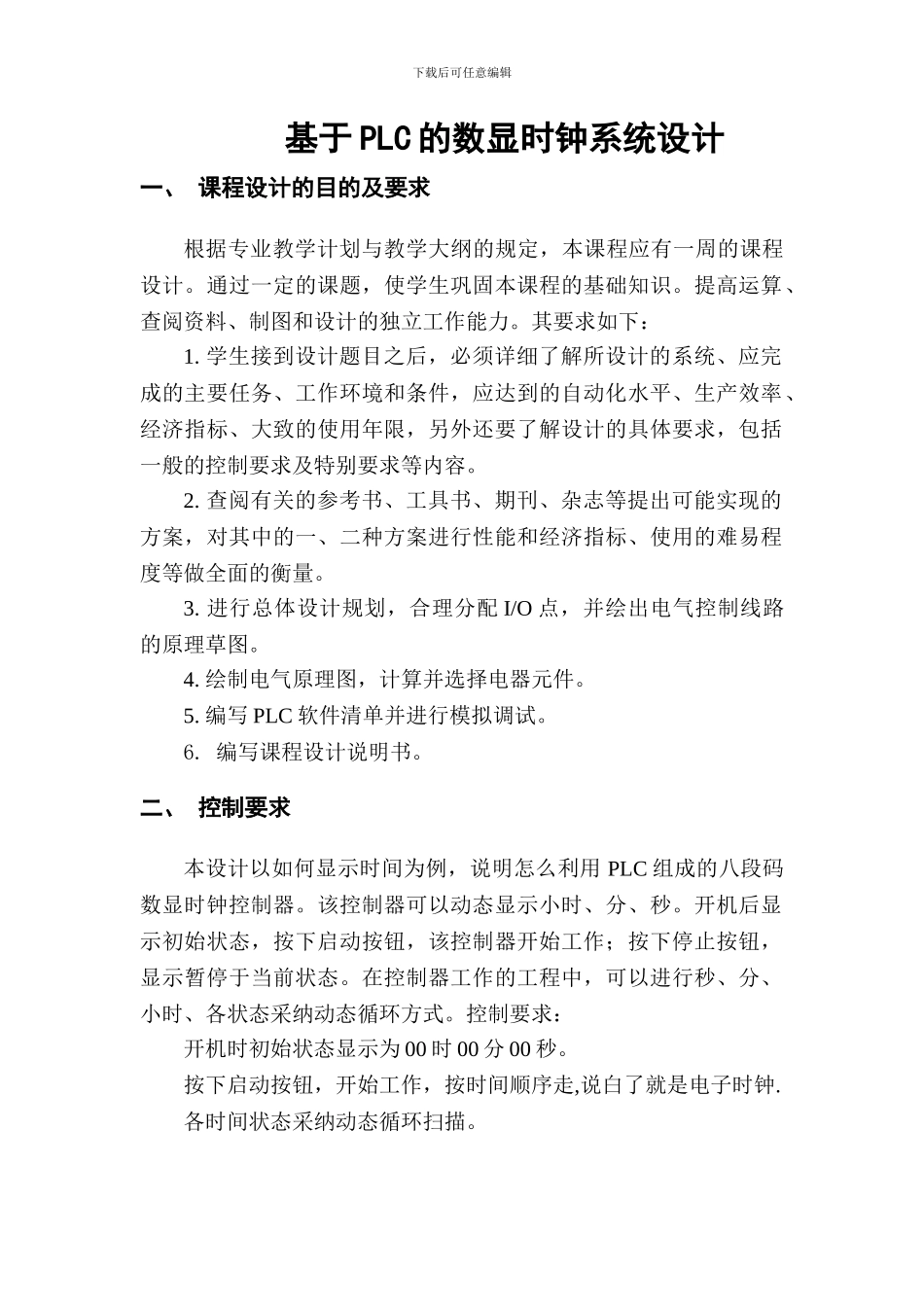

基于PLC的八段数码管数字时钟设计_第1页
1/22

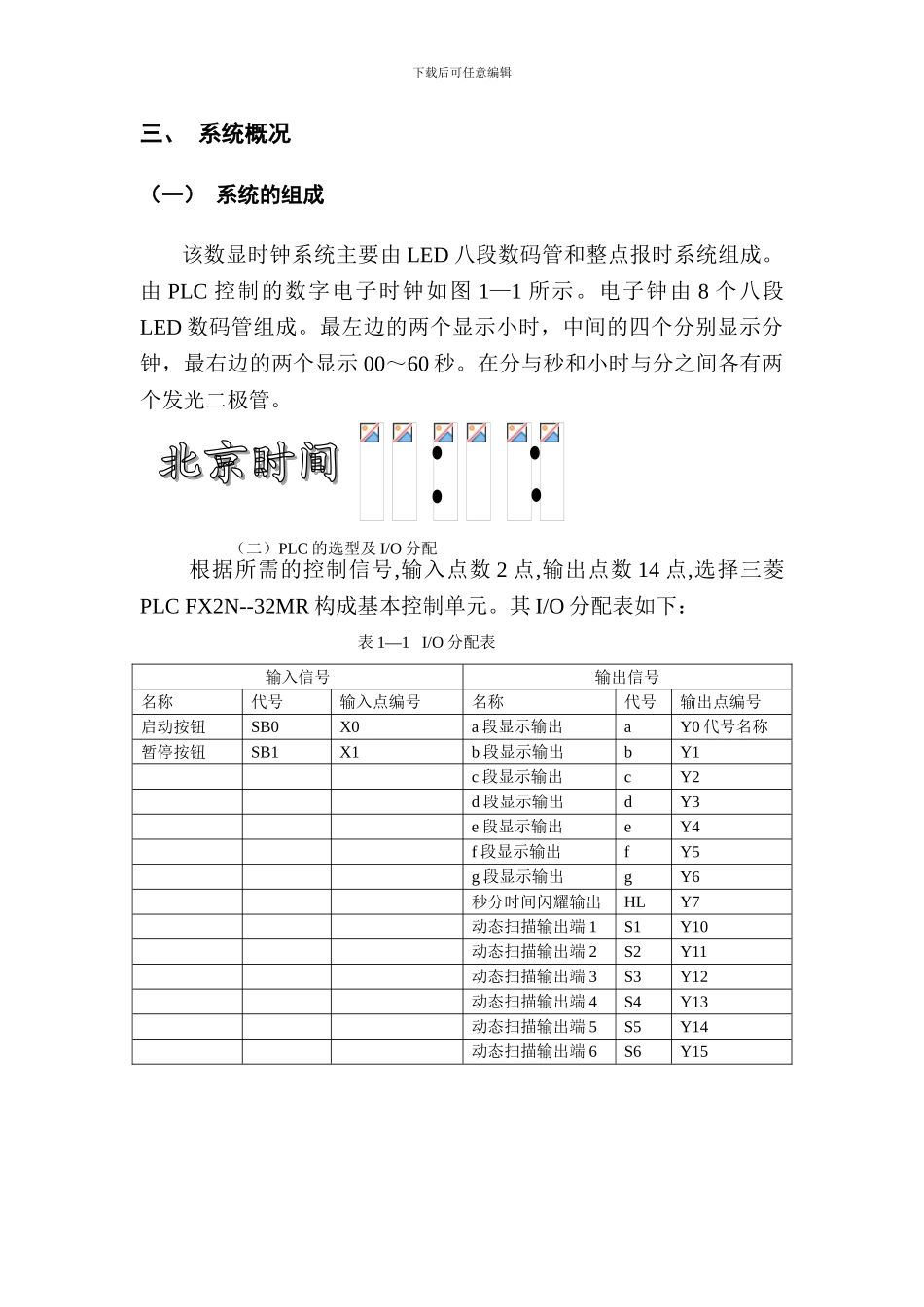

基于PLC的八段数码管数字时钟设计_第2页
2/22

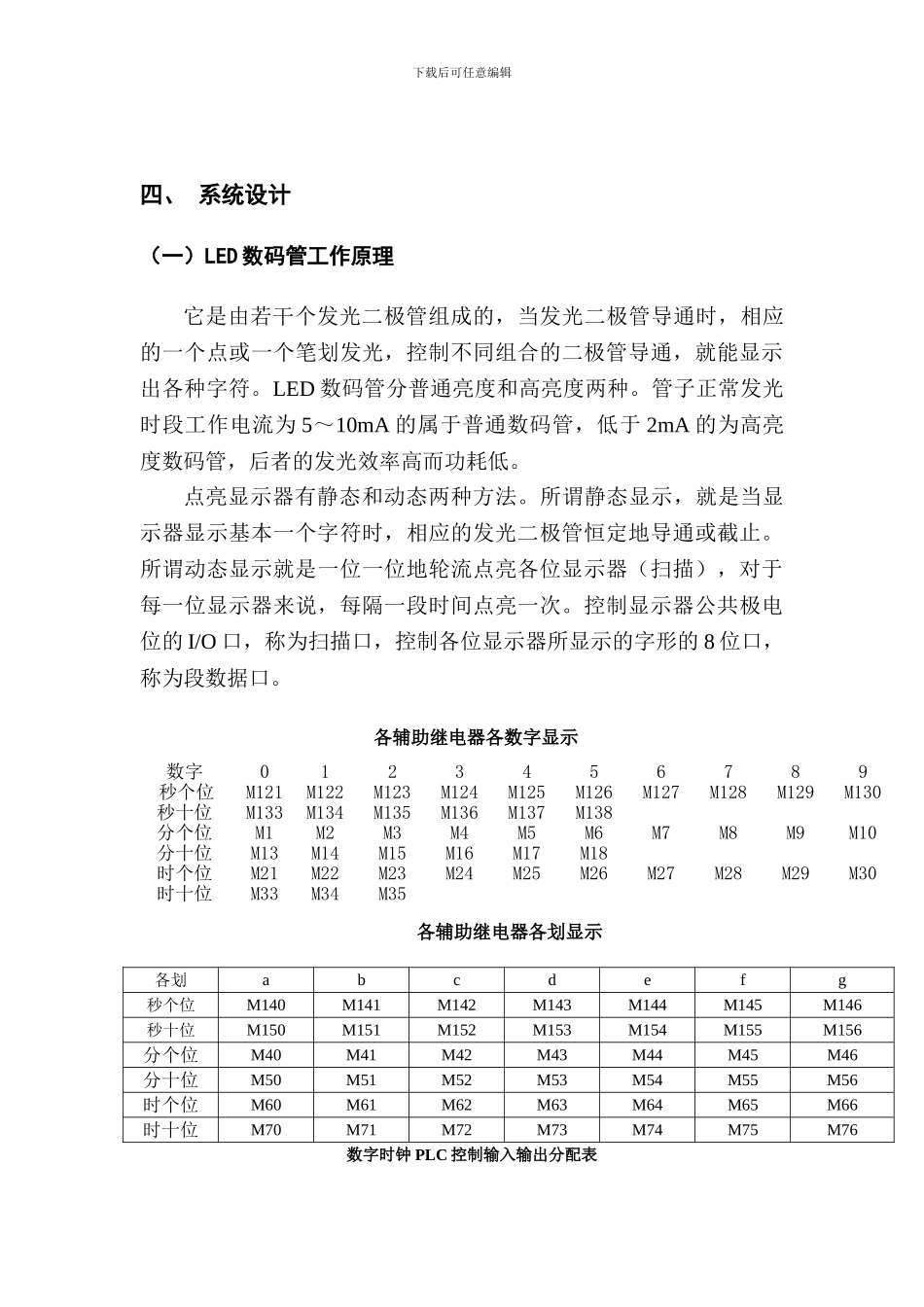

基于PLC的八段数码管数字时钟设计_第3页
3/22
下载后可任意编辑基于 PLC 的数显时钟系统设计一、 课程设计的目的及要求根据专业教学计划与教学大纲的规定,本课程应有一周的课程设计。通过一定的课题,使学生巩固本课程的基础知识。提高运算、查阅资料、制图和设计的独立工作能力。其要求如下:1. 学生接到设计题目之后,必须详细了解所设计的系统、应完成的主要任务、工作环境和条件,应达到的自动化水平、生产效率、经济指标、大致的使用年限,另外还要了解设计的具体要求,包括一般的控制要求及特别要求等内容。2. 查阅有关的参考书、工具书、期刊、杂志等提出可能实现的方案,对其中的一、二种方案进行性能和经济指标、使用的难易程度等做全面的衡量。3. 进行总体设计规划,合理分配 I/O 点,并绘出电气控制线路的原理草图。4. 绘制电气原理图,计算并选择电器元件。5. 编写 PLC 软件清单并进行模拟调试。6. 编写课程设计说明书。二、 控制要求本设计以如何显示时间为例,说明怎么利用 PLC 组成的八段码数显时钟控制器。该控制器可以动态显示小时、分、秒。开机后显示初始状态,按下启动按钮,该控制器开始工作;按下停止按钮,显示暂停于当前状态。在控制器工作的工程中,可以进行秒、分、小时、各状态采纳动态循环方式。控制要求:开机时初始状态显示为 00 时 00 分 00 秒。按下启动按钮,开始工作,按时间顺序走,说白了就是电子时钟. 各时间状态采纳动态循环扫描。下载后可任意编辑三、 系统概况(一) 系统的组成 该数显时钟系统主要由 LED 八段数码管和整点报时系统组成。由 PLC 控制的数字电子时钟如图 1—1 所示。电子钟由 8 个八段LED 数码管组成。最左边的两个显示小时,中间的四个分别显示分钟,最右边的两个显示 00~60 秒。在分与秒和小时与分之间各有两个发光二极管。 (二)PLC 的选型及 I/O 分配 根据所需的控制信号,输入点数 2 点,输出点数 14 点,选择三菱PLC FX2N--32MR 构成基本控制单元。其 I/O 分配表如下: 表 1—1 I/O 分配表输入信号输出信号名称代号输入点编号名称代号输出点编号启动按钮SB0X0 a 段显示输出aY0 代号名称暂停按钮SB1X1b 段显示输出bY1c 段显示输出cY2d 段显示输出dY3e 段显示输出eY4f 段显示输出fY5g 段显示输出gY6秒分时间闪耀输出HLY7动态扫描输出端 1S1Y10动态扫描输出端 2S2Y11动态扫描输出端 3S3Y12动态扫描输出端 4S4Y13动态扫描输出端 5S5Y14动态扫描输出端 6S6Y15下...
