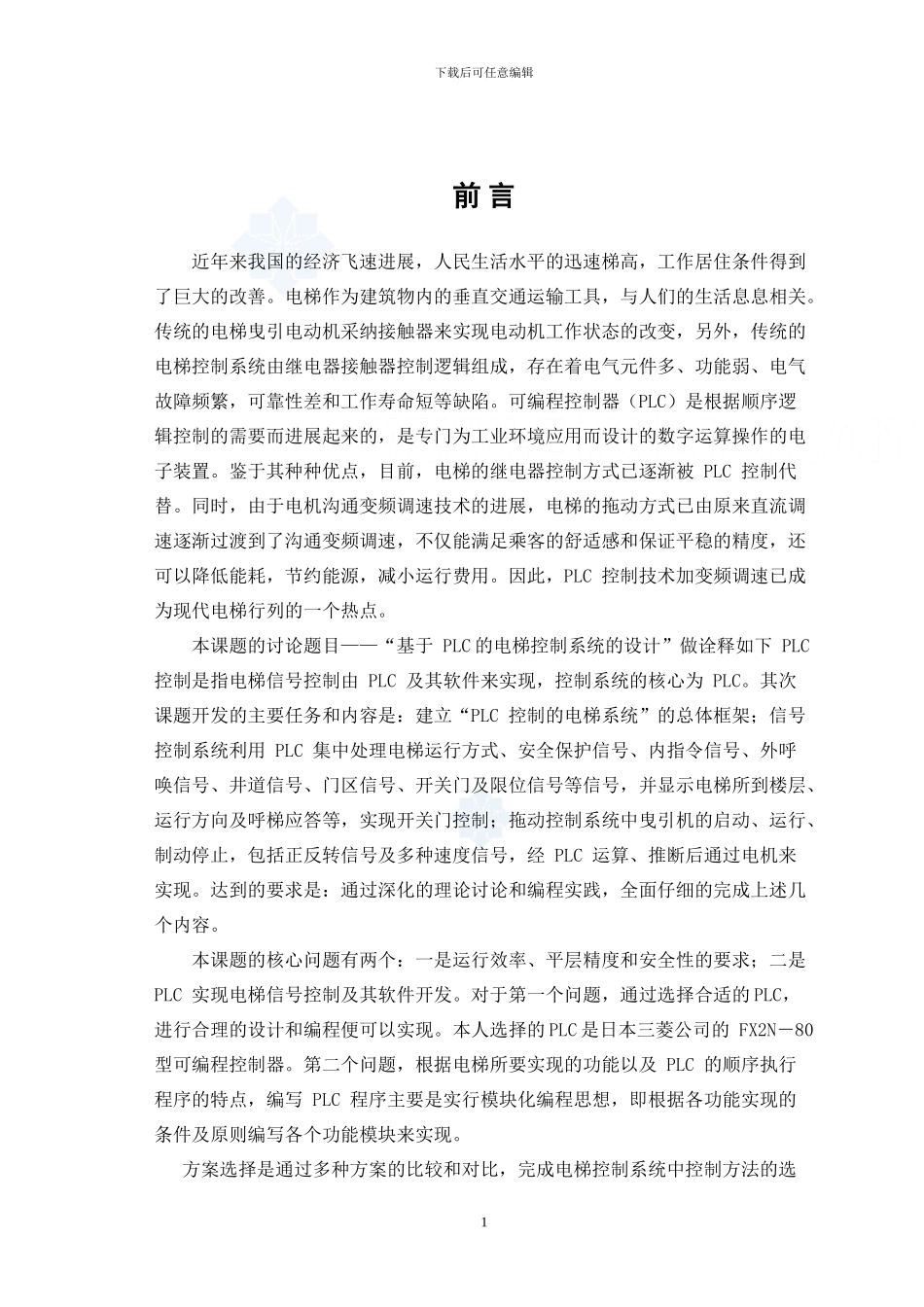

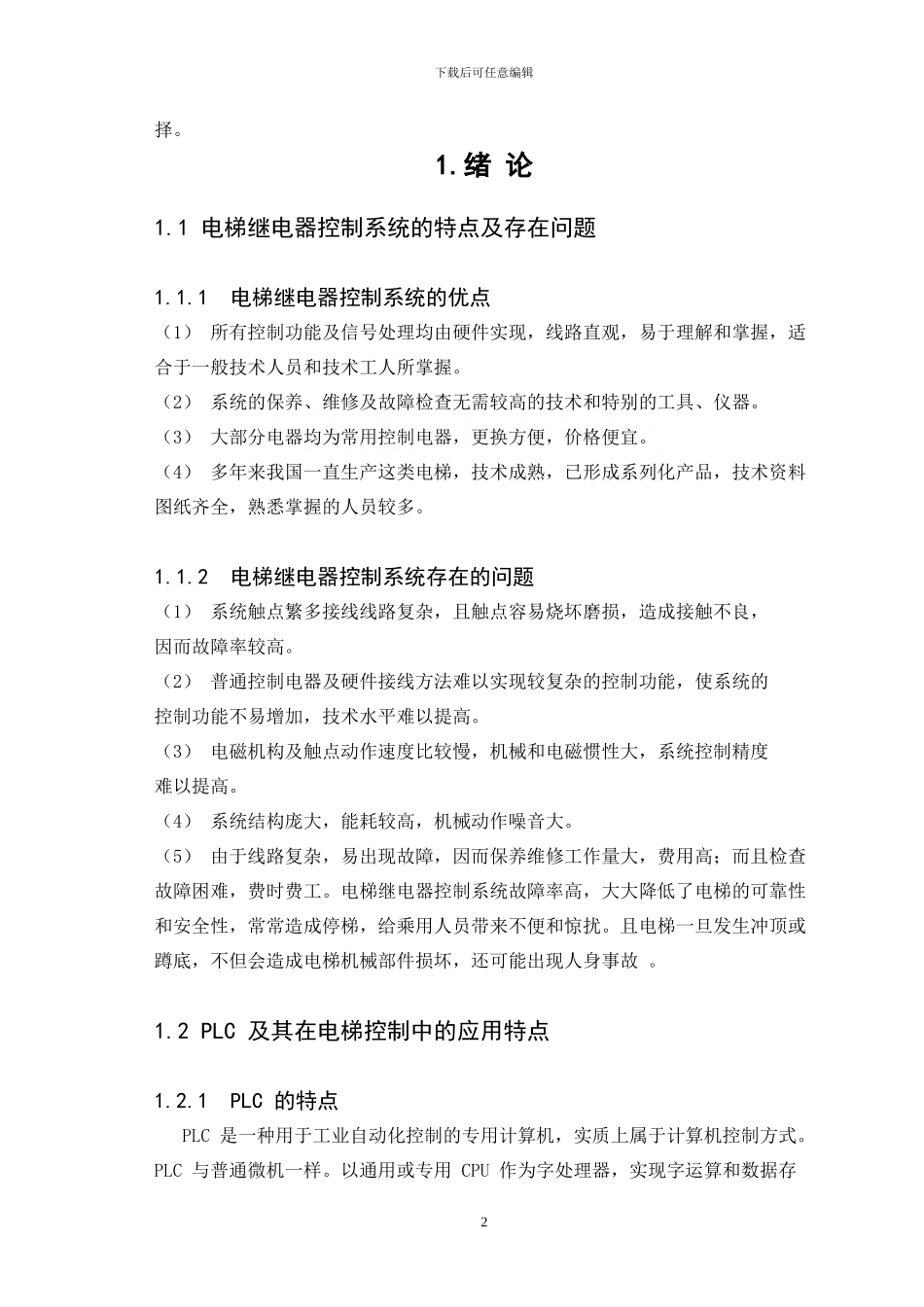

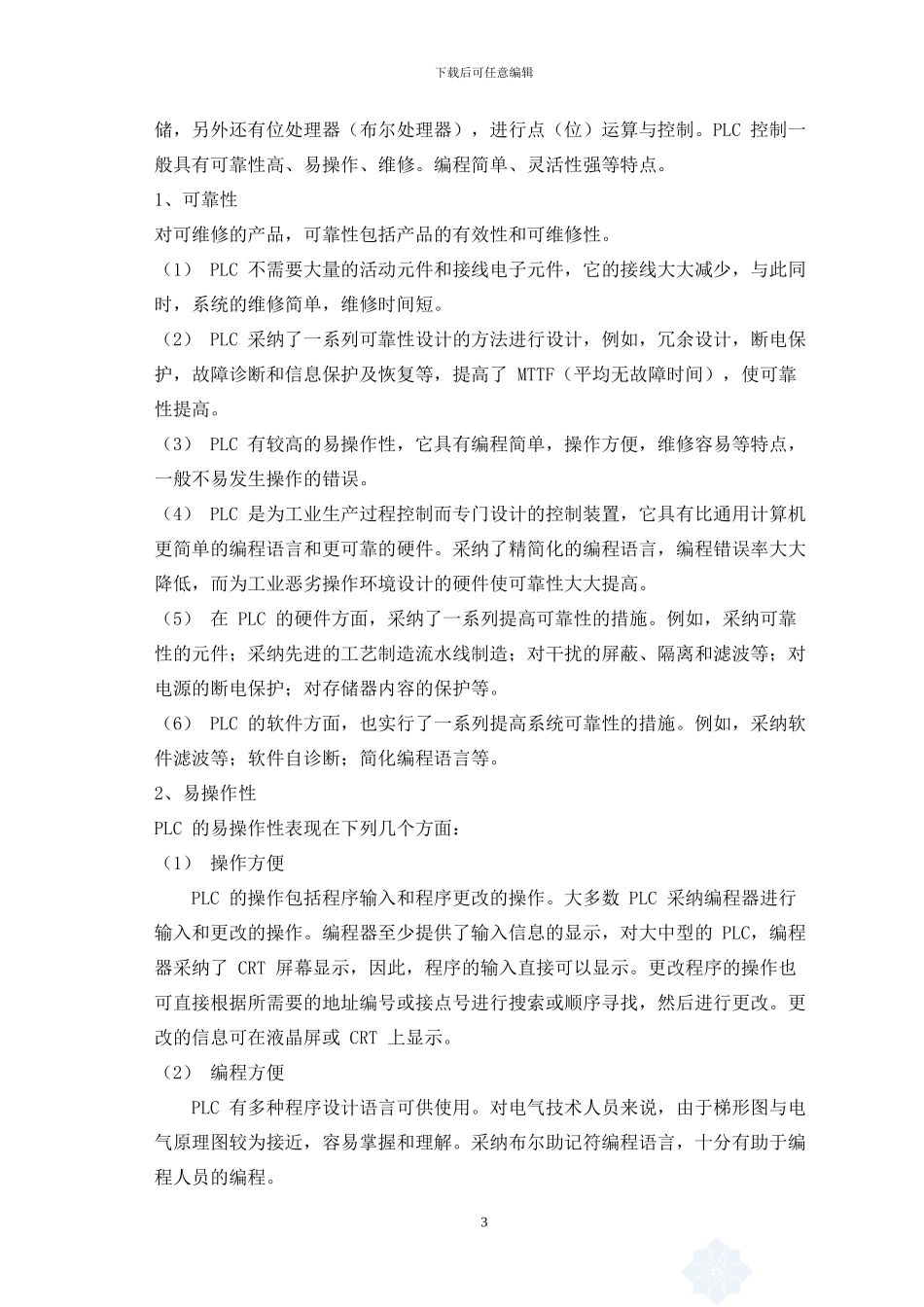

下载后可任意编辑前 言近年来我国的经济飞速进展，人民生活水平的迅速梯高，工作居住条件得到了巨大的改善。电梯作为建筑物内的垂直交通运输工具，与人们的生活息息相关。传统的电梯曳引电动机采纳接触器来实现电动机工作状态的改变，另外，传统的电梯控制系统由继电器接触器控制逻辑组成，存在着电气元件多、功能弱、电气故障频繁，可靠性差和工作寿命短等缺陷。可编程控制器（PLC）是根据顺序逻辑控制的需要而进展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置。鉴于其种种优点，目前，电梯的继电器控制方式已逐渐被 PLC 控制代替。同时，由于电机沟通变频调速技术的进展，电梯的拖动方式已由原来直流调速逐渐过渡到了沟通变频调速，不仅能满足乘客的舒适感和保证平稳的精度，还可以降低能耗，节约能源，减小运行费用。因此，PLC 控制技术加变频调速已成为现代电梯行列的一个热点。本课题的讨论题目——“基于 PLC 的电梯控制系统的设计”做诠释如下 PLC 控制是指电梯信号控制由 PLC 及其软件来实现，控制系统的核心为 PLC。其次课题开发的主要任务和内容是：建立“PLC 控制的电梯系统”的总体框架；信号控制系统利用 PLC 集中处理电梯运行方式、安全保护信号、内指令信号、外呼唤信号、井道信号、门区信号、开关门及限位信号等信号，并显示电梯所到楼层、运行方向及呼梯应答等，实现开关门控制；拖动控制系统中曳引机的启动、运行、制动停止，包括正反转信号及多种速度信号，经 PLC 运算、推断后通过电机来实现。达到的要求是：通过深化的理论讨论和编程实践，全面仔细的完成上述几个内容。本课题的核心问题有两个：一是运行效率、平层精度和安全性的要求；二是 PLC 实现电梯信号控制及其软件开发。对于第一个问题，通过选择合适的 PLC，进行合理的设计和编程便可以实现。本人选择的 PLC 是日本三菱公司的 FX2N－80 型可编程控制器。第二个问题，根据电梯所要实现的功能以及 PLC 的顺序执行程序的特点，编写 PLC 程序主要是实行模块化编程思想，即根据各功能实现的条件及原则编写各个功能模块来实现。方案选择是通过多种方案的比较和对比，完成电梯控制系统中控制方法的选1下载后可任意编辑择。1.绪 论1.1 电梯继电器控制系统的特点及存在问题1.1.1 电梯继电器控制系统的优点（1） 所有控制功能及信号处理均由硬件实现，线路直观，易于理解和掌握，适合于一般技术人员和技术工人所掌握。（2） ...
