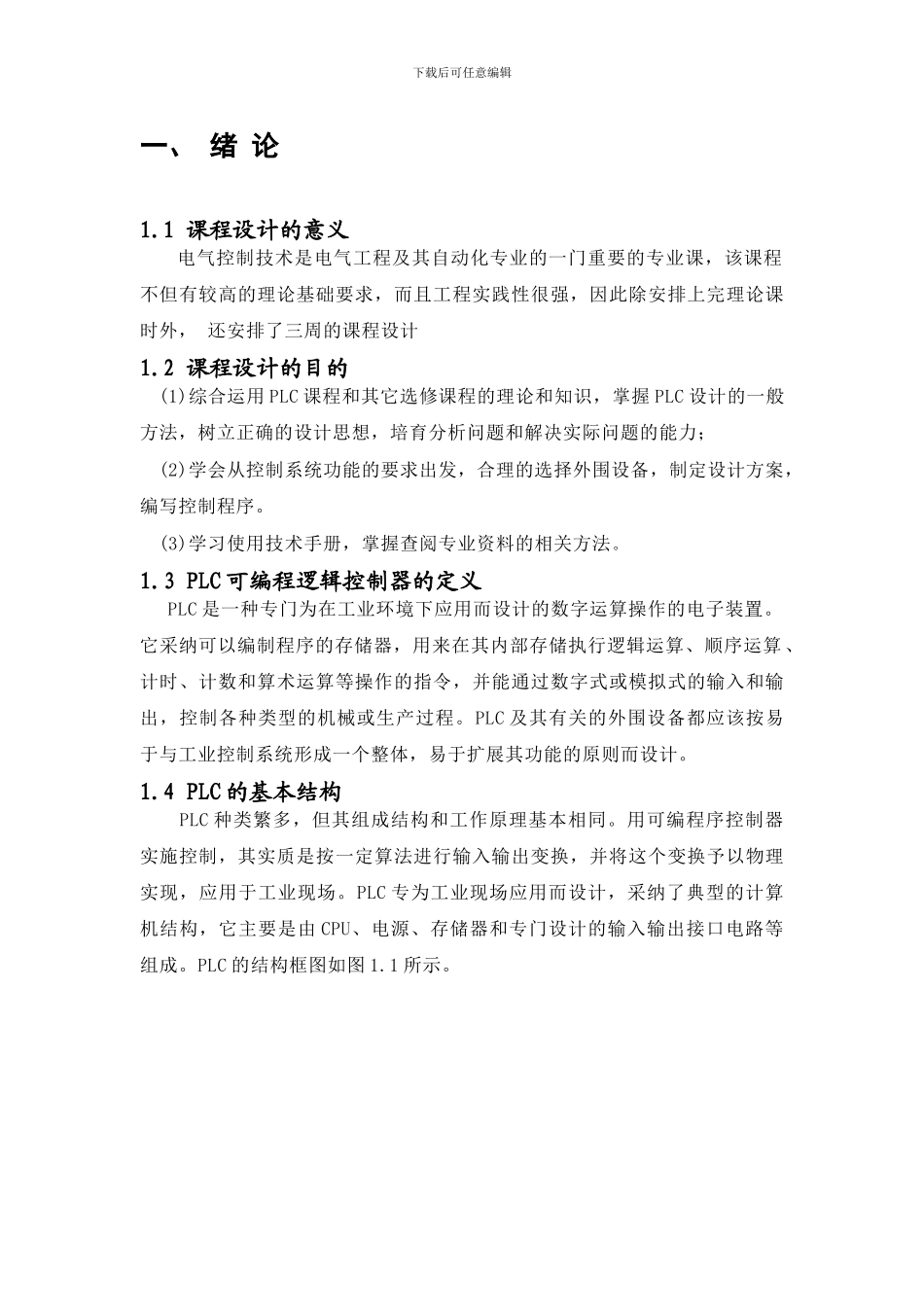

下载后可任意编辑一、 绪 论1.1 课程设计的意义电气控制技术是电气工程及其自动化专业的一门重要的专业课，该课程不但有较高的理论基础要求，而且工程实践性很强，因此除安排上完理论课时外， 还安排了三周的课程设计1.2 课程设计的目的(1)综合运用 PLC 课程和其它选修课程的理论和知识，掌握 PLC 设计的一般方法，树立正确的设计思想，培育分析问题和解决实际问题的能力；(2)学会从控制系统功能的要求出发，合理的选择外围设备，制定设计方案，编写控制程序。(3)学习使用技术手册，掌握查阅专业资料的相关方法。1.3 PLC 可编程逻辑控制器的定义PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采纳可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算 、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC 及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。1.4 PLC 的基本结构PLC 种类繁多，但其组成结构和工作原理基本相同。用可编程序控制器实施控制，其实质是按一定算法进行输入输出变换，并将这个变换予以物理实现，应用于工业现场。PLC 专为工业现场应用而设计，采纳了典型的计算机结构，它主要是由 CPU、电源、存储器和专门设计的输入输出接口电路等组成。PLC 的结构框图如图 1.1 所示。下载后可任意编辑图 1.1 PLC 的基本结构如图 1.1，PLC 的基本结构有电源、中央处理单元、存储器、输入输出接口电路，此外还有功能模块、通信模块。a、电源 PLC 的电源在整个系统中起着十分重要的作用。假如没有一个良好的、可靠的电源系统是无法正常工作的，因此 PLC 的制造商对电源的设计和制造也十分重视。一般沟通电压波动在+10%(+15%)范围内。b、中央处理单元(CPU)中央处理单元(CPU)是 PLC 的控制中枢。它根据 PLC 系统程序给予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O 以及警戒定时器的状态，并能诊断用户程序中的语法错误。c、存储器 PLC 的存储器包括系统存储器和用户存储器两部分。 系统存储器用来存放由 PLC 生产厂家编写的系统程序，系统程序固化在 ROM 内，用户不能直接更改，它使 PLC 具有基本的功能，能够完成 PLC 设计者规定的各项工作。系统程序质量的好坏，很大程度上决定了 PLC 的性能，其内容主要包括三部分。第一部...
