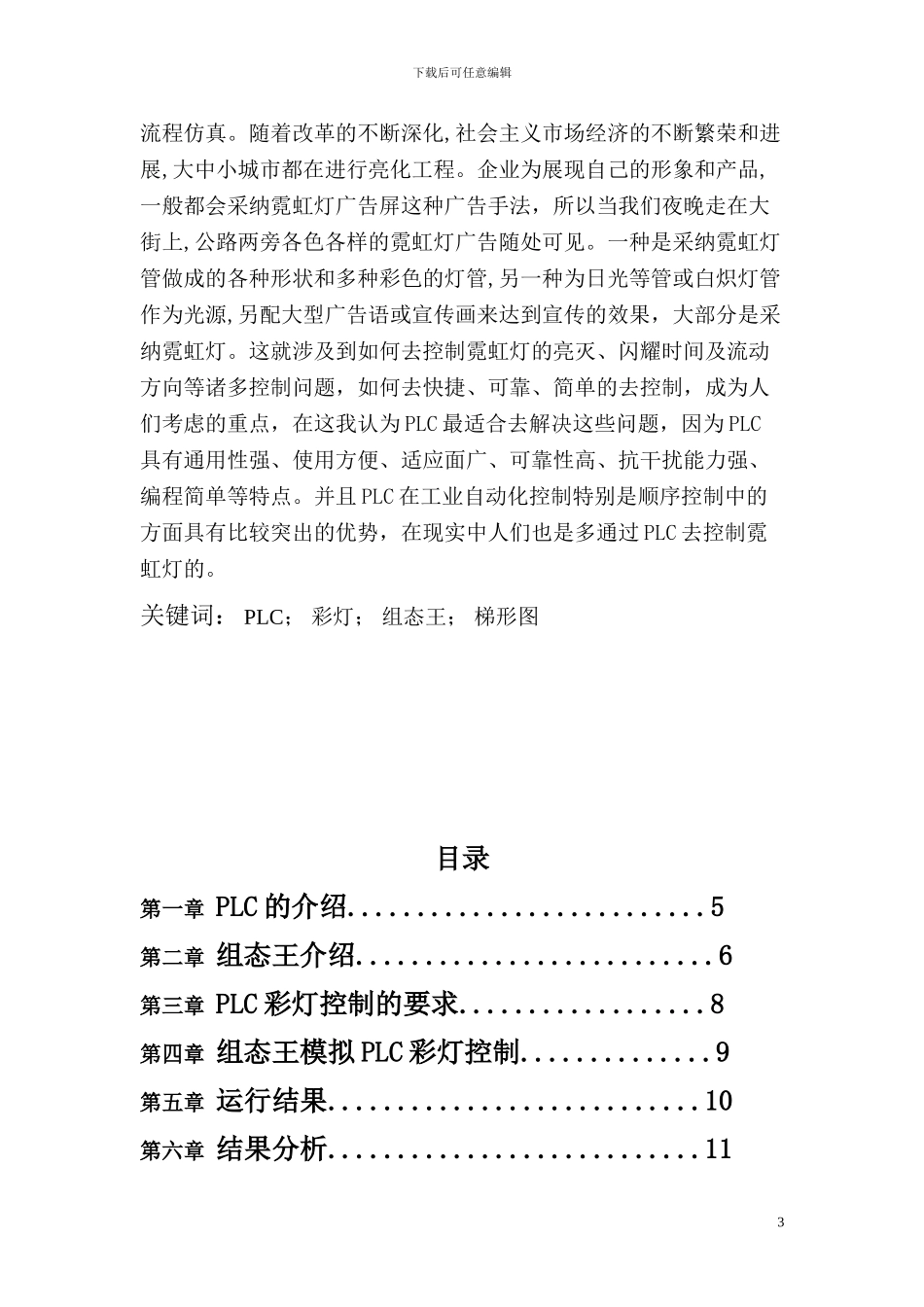

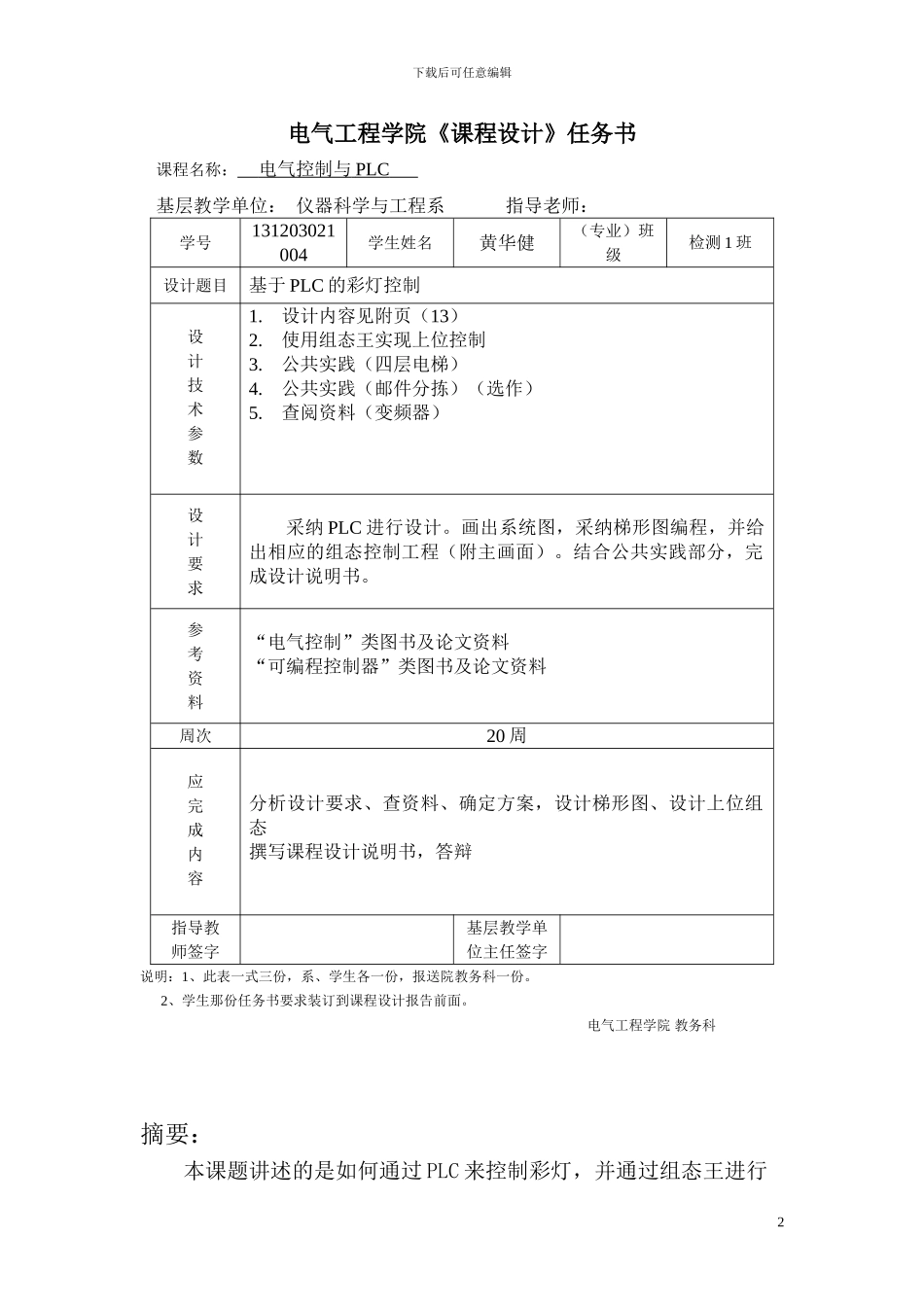

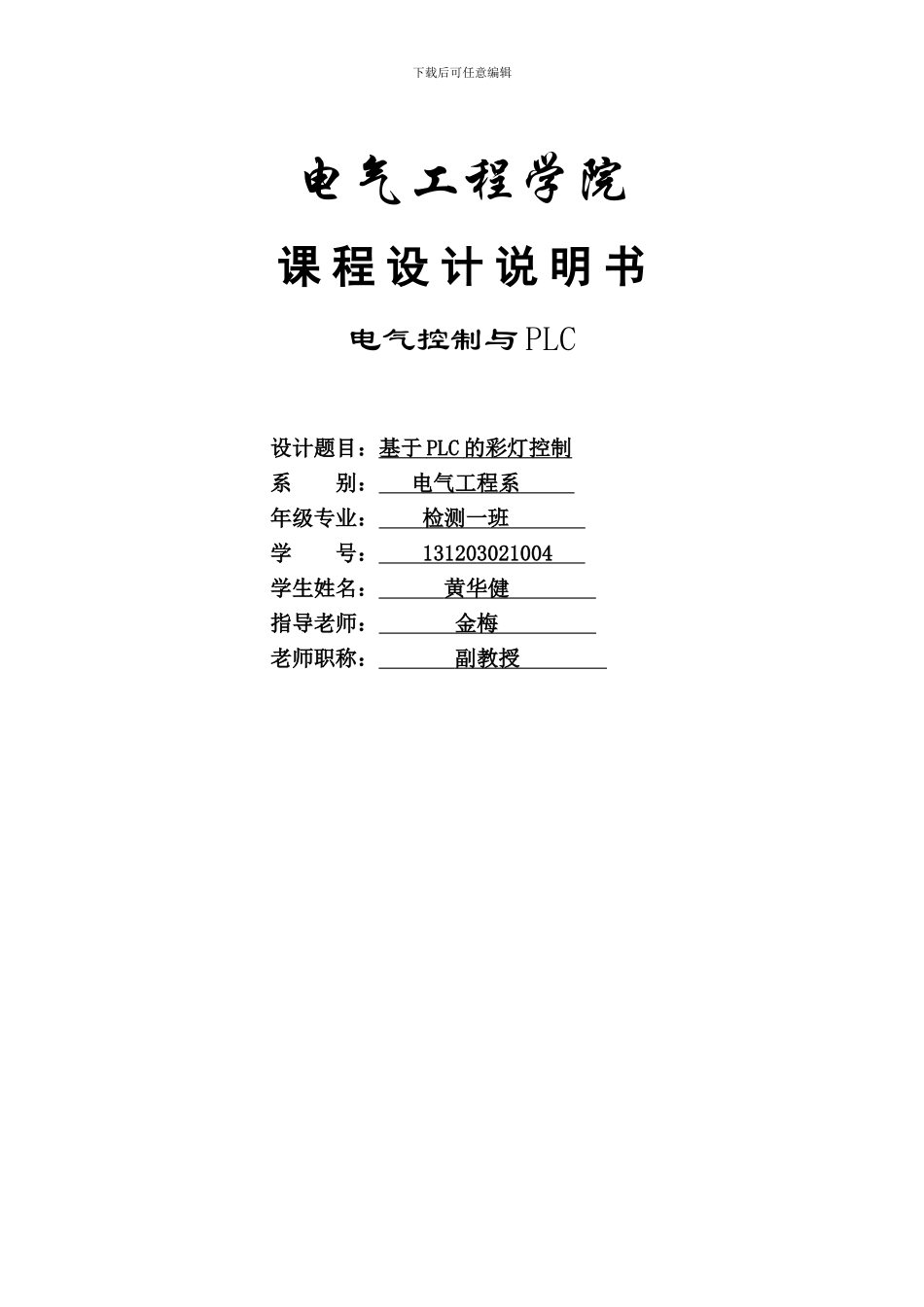

下载后可任意编辑电气工程学院课 程 设 计 说 明 书电气控制与 PLC设计题目：基于 PLC 的 彩 灯控制 系 别： 电气工程系 年级专业： 检测一班 学 号： 13120302100 4 学生姓名： 黄华健 指导老师： 金梅 老师职称： 副 教授 2下载后可任意编辑电气工程学院《课程设计》任务书课程名称： 电气控制与 PLC 基层教学单位： 仪器科学与工程系 指导老师：学号131203021004学生姓名黄华健（专业）班级检测 1 班设计题目基于 PLC 的彩灯控制设计技术参数1.设计内容见附页（13）2.使用组态王实现上位控制3.公共实践（四层电梯）4.公共实践（邮件分拣）（选作）5.查阅资料（变频器）设计要求采纳 PLC 进行设计。画出系统图，采纳梯形图编程，并给出相应的组态控制工程（附主画面）。结合公共实践部分，完成设计说明书。参考资料“电气控制”类图书及论文资料“可编程控制器”类图书及论文资料周次20 周应完成内容分析设计要求、查资料、确定方案，设计梯形图、设计上位组态撰写课程设计说明书，答辩指导教师签字基层教学单位主任签字说明：1、此表一式三份，系、学生各一份，报送院教务科一份。 2、学生那份任务书要求装订到课程设计报告前面。电气工程学院 教务科摘要：本课题讲述的是如何通过 PLC 来控制彩灯，并通过组态王进行3下载后可任意编辑流程仿真。随着改革的不断深化,社会主义市场经济的不断繁荣和进展,大中小城市都在进行亮化工程。企业为展现自己的形象和产品,一般都会采纳霓虹灯广告屏这种广告手法，所以当我们夜晚走在大街上,公路两旁各色各样的霓虹灯广告随处可见。一种是采纳霓虹灯管做成的各种形状和多种彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果，大部分是采纳霓虹灯。这就涉及到如何去控制霓虹灯的亮灭、闪耀时间及流动方向等诸多控制问题，如何去快捷、可靠、简单的去控制，成为人们考虑的重点，在这我认为 PLC 最适合去解决这些问题，因为 PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。并且 PLC 在工业自动化控制特别是顺序控制中的方面具有比较突出的优势，在现实中人们也是多通过 PLC 去控制霓虹灯的。关键词： PLC； 彩灯； 组态王； 梯形图目录第一章 PLC 的介绍..........................5第二章 组态王介绍..........................6第三章 PLC 彩灯控制的要求..................
