基于PLC的火电厂配煤系统设计

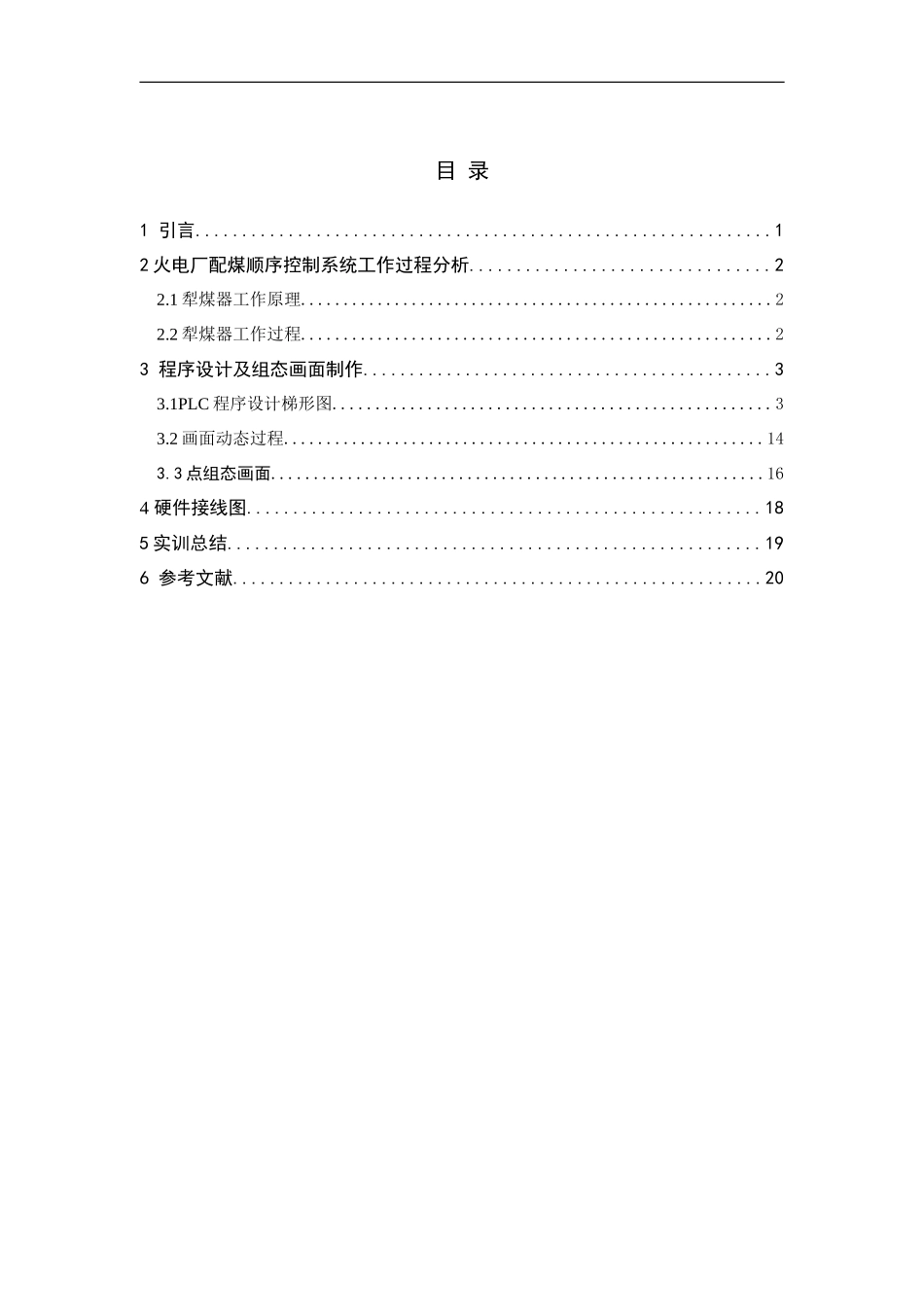

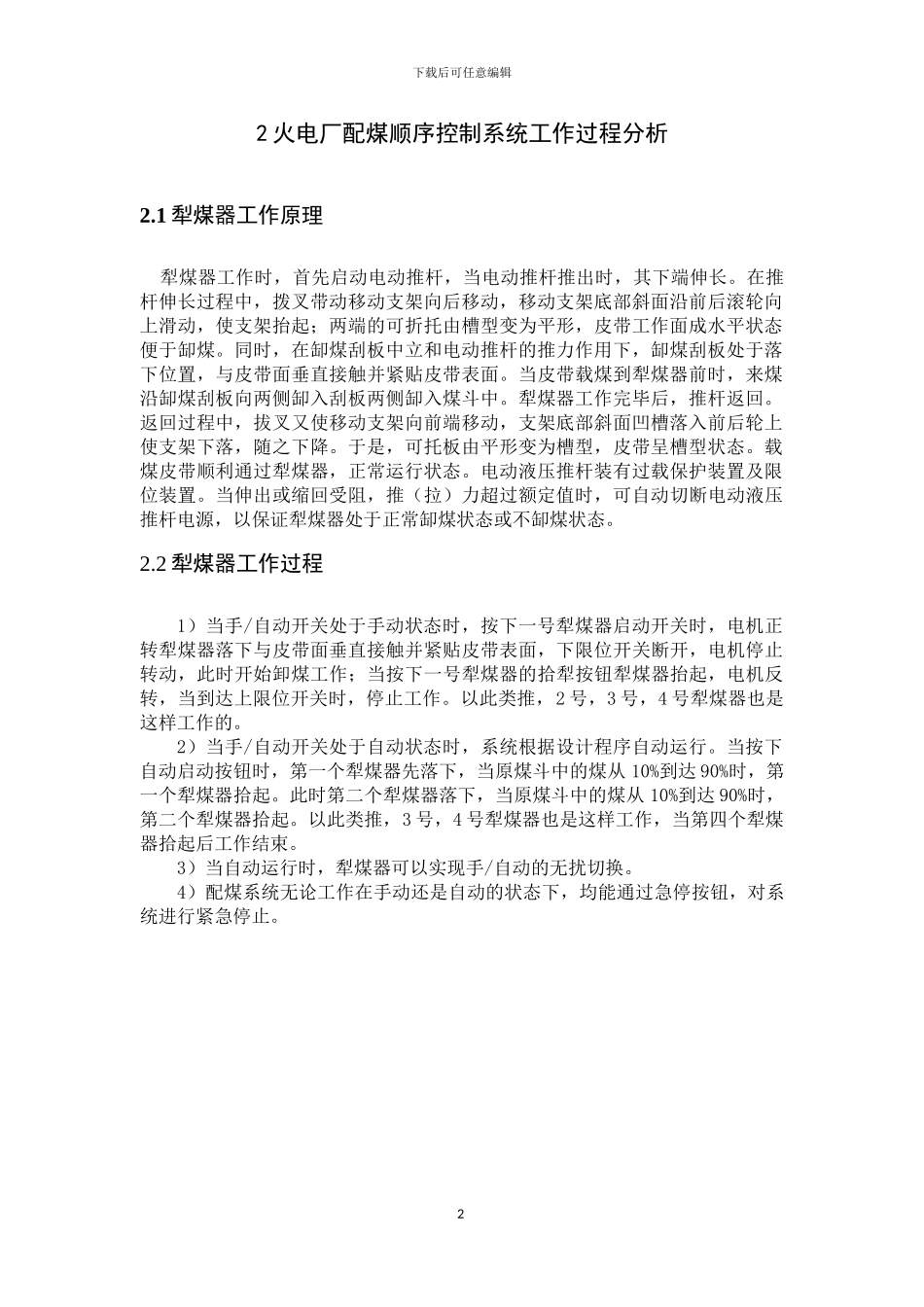

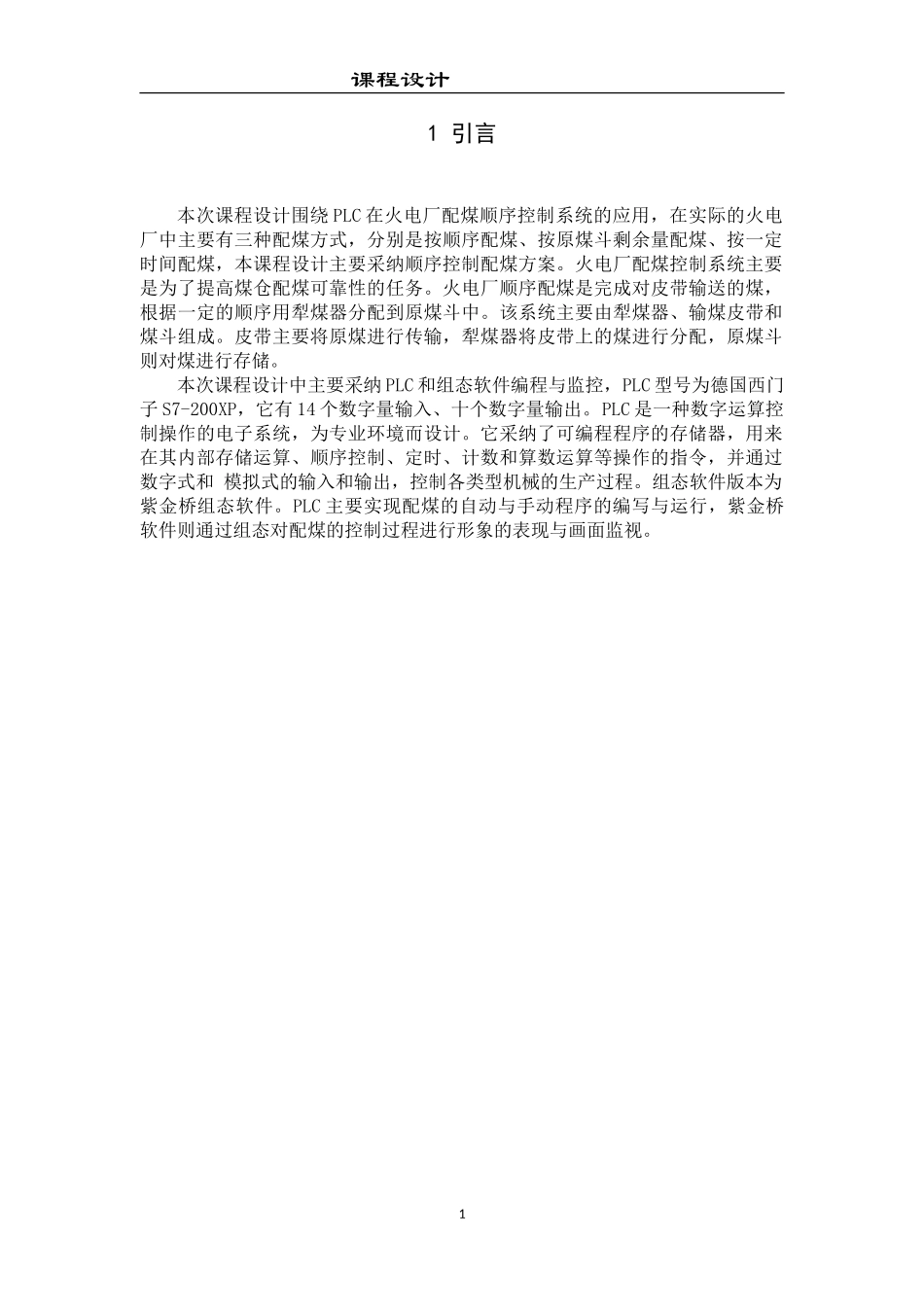

目 录1 引言..............................................................12 火电厂配煤顺序控制系统工作过程分析................................22.1 犁煤器工作原理.......................................................22.2 犁煤器工作过程.......................................................23 程序设计及组态画面制作............................................33.1PLC 程序设计梯形图...................................................33.2 画面动态过程........................................................143.3 点组态画面..........................................................164 硬件接线图.......................................................185 实训总结.........................................................196 参考文献.........................................................20课程设计1 引言本次课程设计围绕 PLC 在火电厂配煤顺序控制系统的应用，在实际的火电厂中主要有三种配煤方式，分别是按顺序配煤、按原煤斗剩余量配煤、按一定时间配煤，本课程设计主要采纳顺序控制配煤方案。火电厂配煤控制系统主要是为了提高煤仓配煤可靠性的任务。火电厂顺序配煤是完成对皮带输送的煤，根据一定的顺序用犁煤器分配到原煤斗中。该系统主要由犁煤器、输煤皮带和煤斗组成。皮带主要将原煤进行传输，犁煤器将皮带上的煤进行分配，原煤斗则对煤进行存储。本次课程设计中主要采纳 PLC 和组态软件编程与监控，PLC 型号为德国西门子 S7-200XP，它有 14 个数字量输入、十个数字量输出。PLC 是一种数字运算控制操作的电子系统，为专业环境而设计。它采纳了可编程程序的存储器，用来在其内部存储运算、顺序控制、定时、计数和算数运算等操作的指令，并通过数字式和 模拟式的输入和输出，控制各类型机械的生产过程。组态软件版本为紫金桥组态软件。PLC 主要实现配煤的自动与手动程序的编写与运行，紫金桥软件则通过组态对配煤的控制过程进行形象的表现与画面监视。 1下载后可任意编辑2 火电厂配煤顺序控制系统工作过程分析2.1 犁煤器工作原理 犁煤器工作时，首先启动电动推杆，当电动推杆推出时，其下端伸长。在推杆伸长过程中，拨叉带动移动支架向后移动，移动支架底部斜面沿前后滚轮向上滑动，使支架抬起；两端的可折托由槽型变为平形，皮带工作面成水平状态便于...
