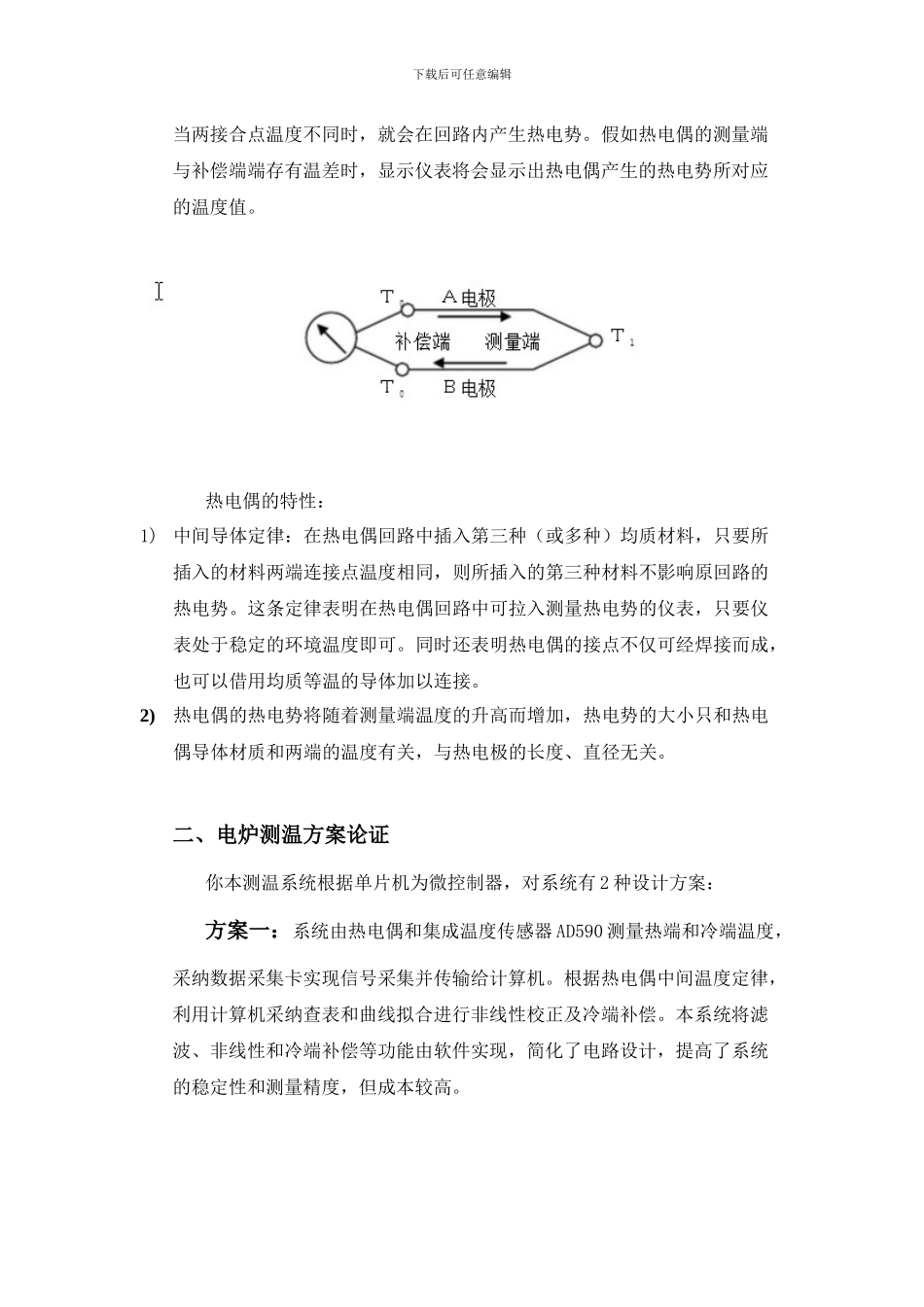

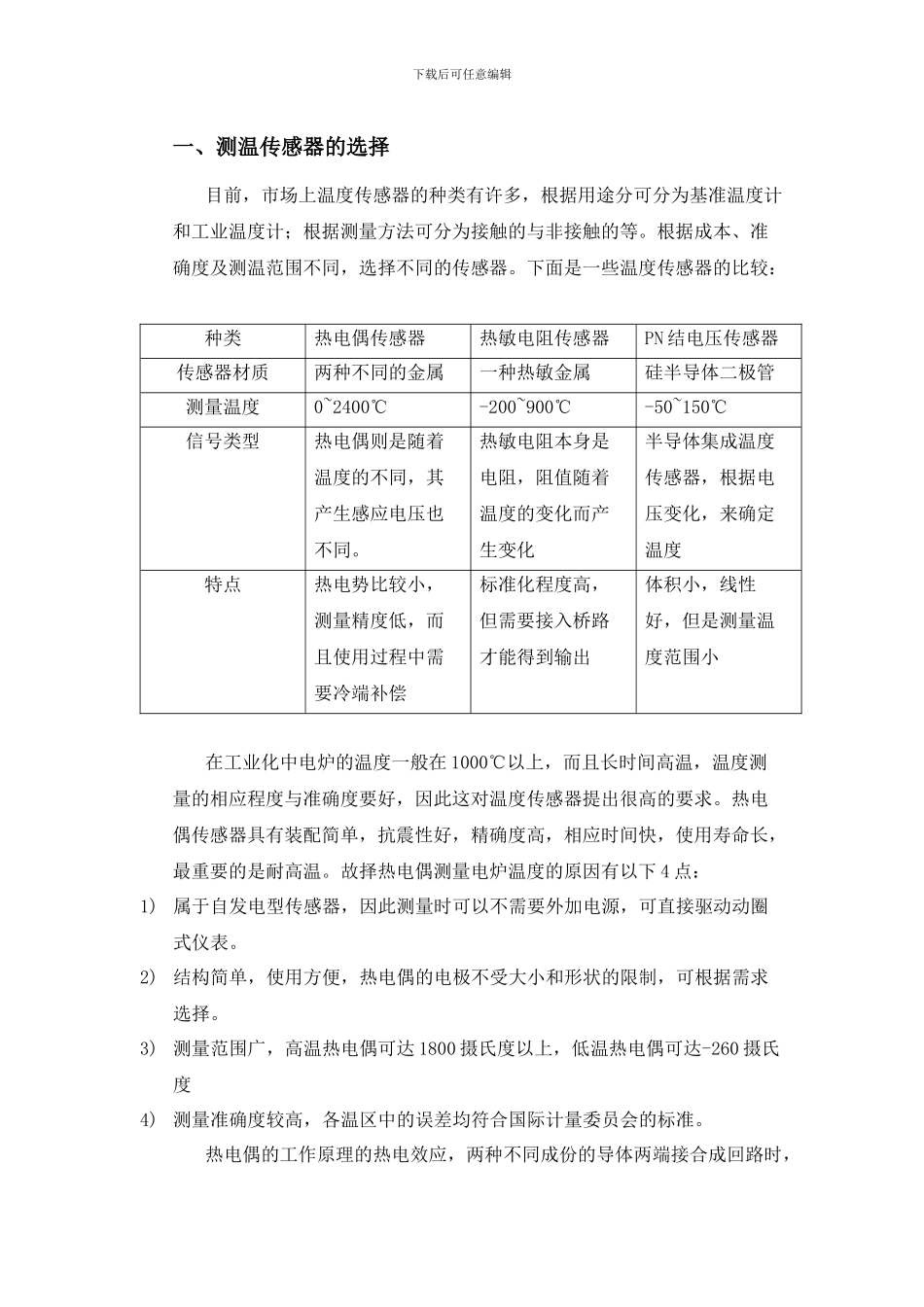

下载后可任意编辑传感器与检测技术大作业 基于热电偶传感器的电炉温度检测系统下载后可任意编辑一、测温传感器的选择目前,市场上温度传感器的种类有许多,根据用途分可分为基准温度计和工业温度计;根据测量方法可分为接触的与非接触的等。根据成本、准确度及测温范围不同,选择不同的传感器。下面是一些温度传感器的比较:种类热电偶传感器热敏电阻传感器PN 结电压传感器传感器材质两种不同的金属一种热敏金属硅半导体二极管测量温度0~2400℃-200~900℃-50~150℃信号类型热电偶则是随着温度的不同,其产生感应电压也不同。热敏电阻本身是电阻,阻值随着温度的变化而产生变化半导体集成温度传感器,根据电压变化,来确定温度特点热电势比较小,测量精度低,而且使用过程中需要冷端补偿标准化程度高,但需要接入桥路才能得到输出体积小,线性好,但是测量温度范围小在工业化中电炉的温度一般在 1000℃以上,而且长时间高温,温度测量的相应程度与准确度要好,因此这对温度传感器提出很高的要求。热电偶传感器具有装配简单,抗震性好,精确度高,相应时间快,使用寿命长,最重要的是耐高温。故择热电偶测量电炉温度的原因有以下 4 点:1) 属于自发电型传感器,因此测量时可以不需要外加电源,可直接驱动动圈式仪表。2) 结构简单,使用方便,热电偶的电极不受大小和形状的限制,可根据需求选择。3) 测量范围广,高温热电偶可达 1800 摄氏度以上,低温热电偶可达-260 摄氏度4) 测量准确度较高,各温区中的误差均符合国际计量委员会的标准。热电偶的工作原理的热电效应,两种不同成份的导体两端接合成回路时,下载后可任意编辑当两接合点温度不同时,就会在回路内产生热电势。假如热电偶的测量端与补偿端端存有温差时,显示仪表将会显示出热电偶产生的热电势所对应的温度值。热电偶的特性:1) 中间导体定律:在热电偶回路中插入第三种(或多种)均质材料,只要所插入的材料两端连接点温度相同,则所插入的第三种材料不影响原回路的热电势。这条定律表明在热电偶回路中可拉入测量热电势的仪表,只要仪表处于稳定的环境温度即可。同时还表明热电偶的接点不仅可经焊接而成,也可以借用均质等温的导体加以连接。2)热电偶的热电势将随着测量端温度的升高而增加,热电势的大小只和热电偶导体材质和两端的温度有关,与热电极的长度、直径无关。二、电炉测温方案论证你本测温系统根据单片机为微控制器,对系统有 2 种设计方案:方案一:系统由热...
