塑料阻燃型可挠（波纹）管敷设安装交底记录VIP专享

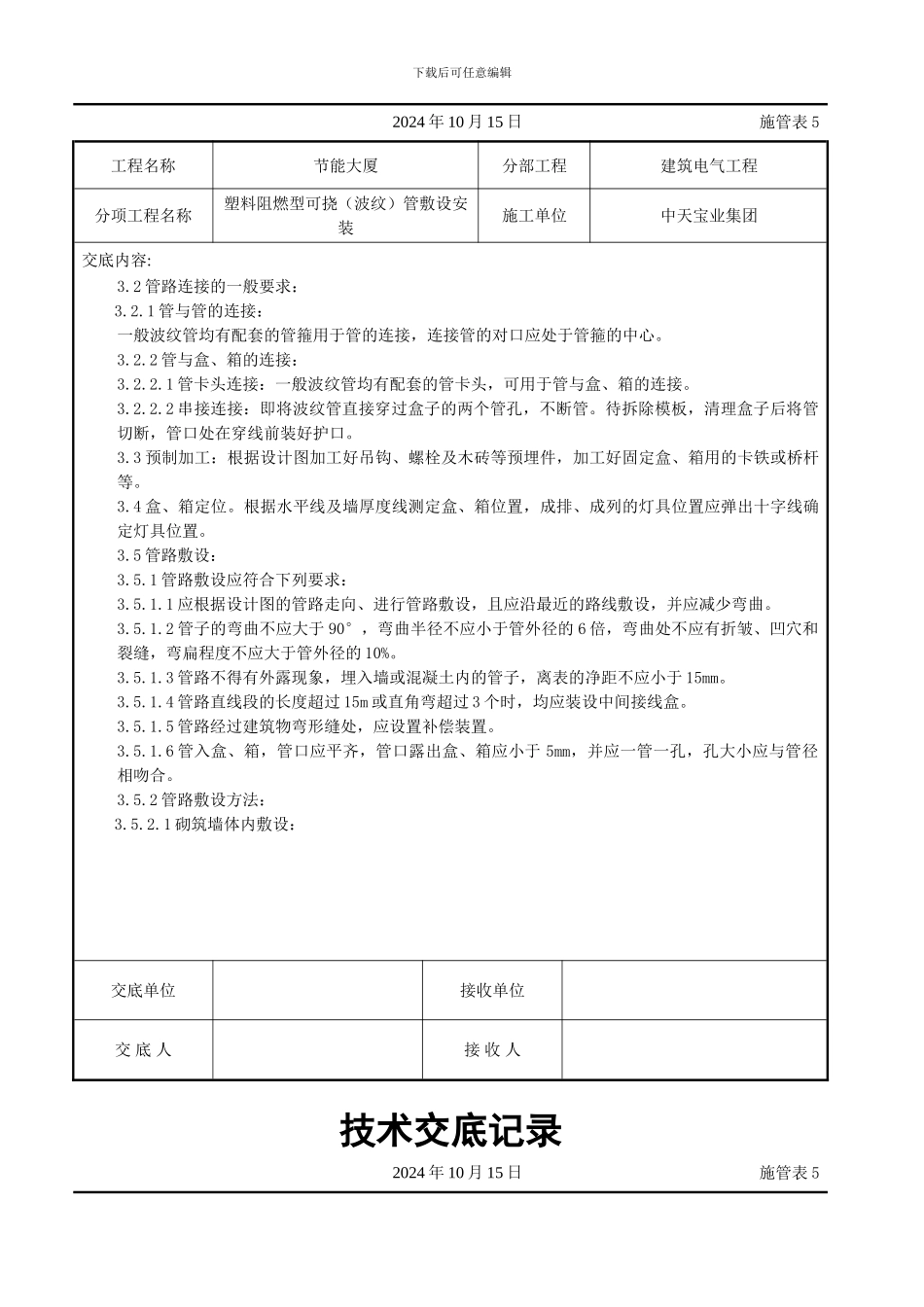

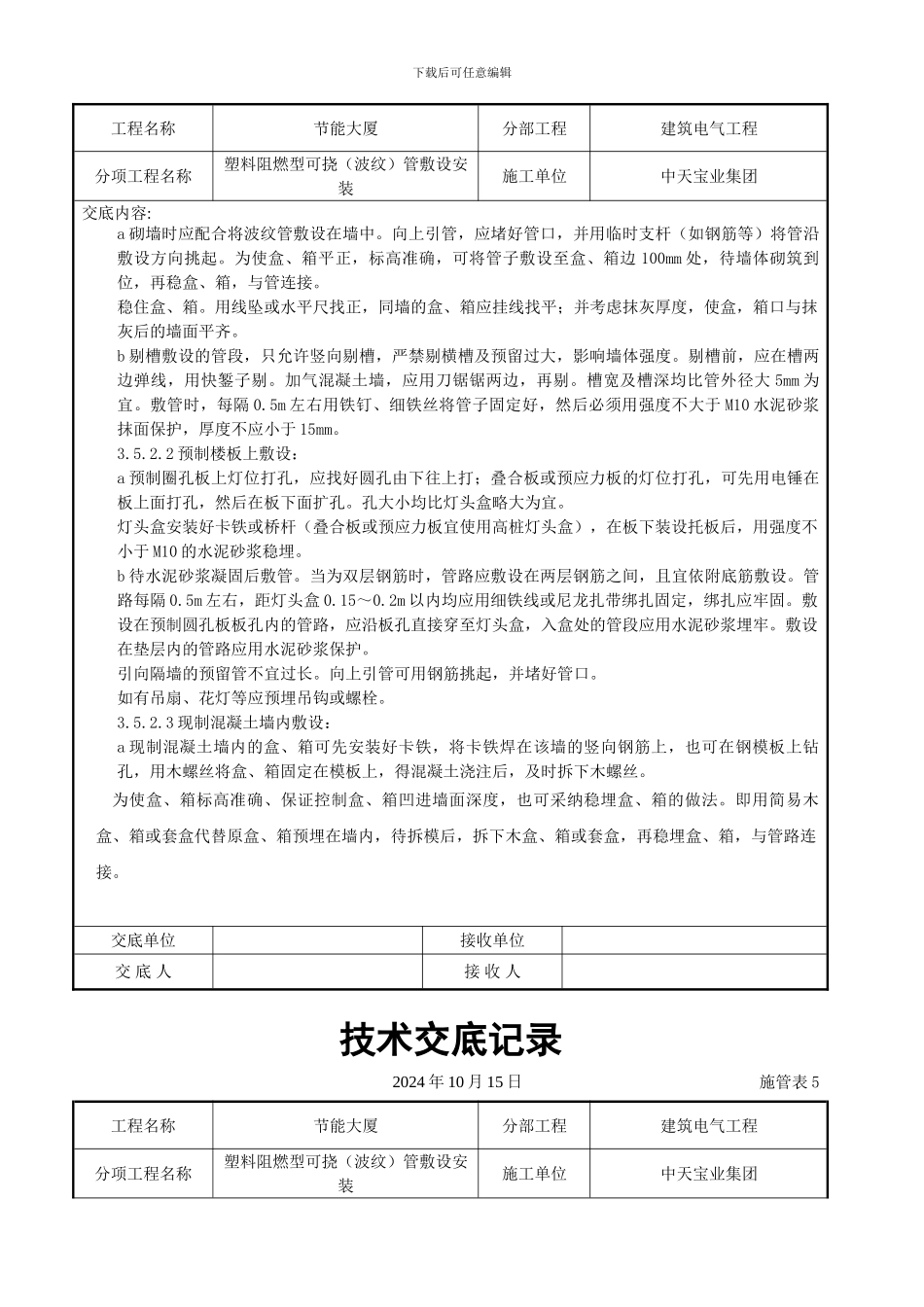

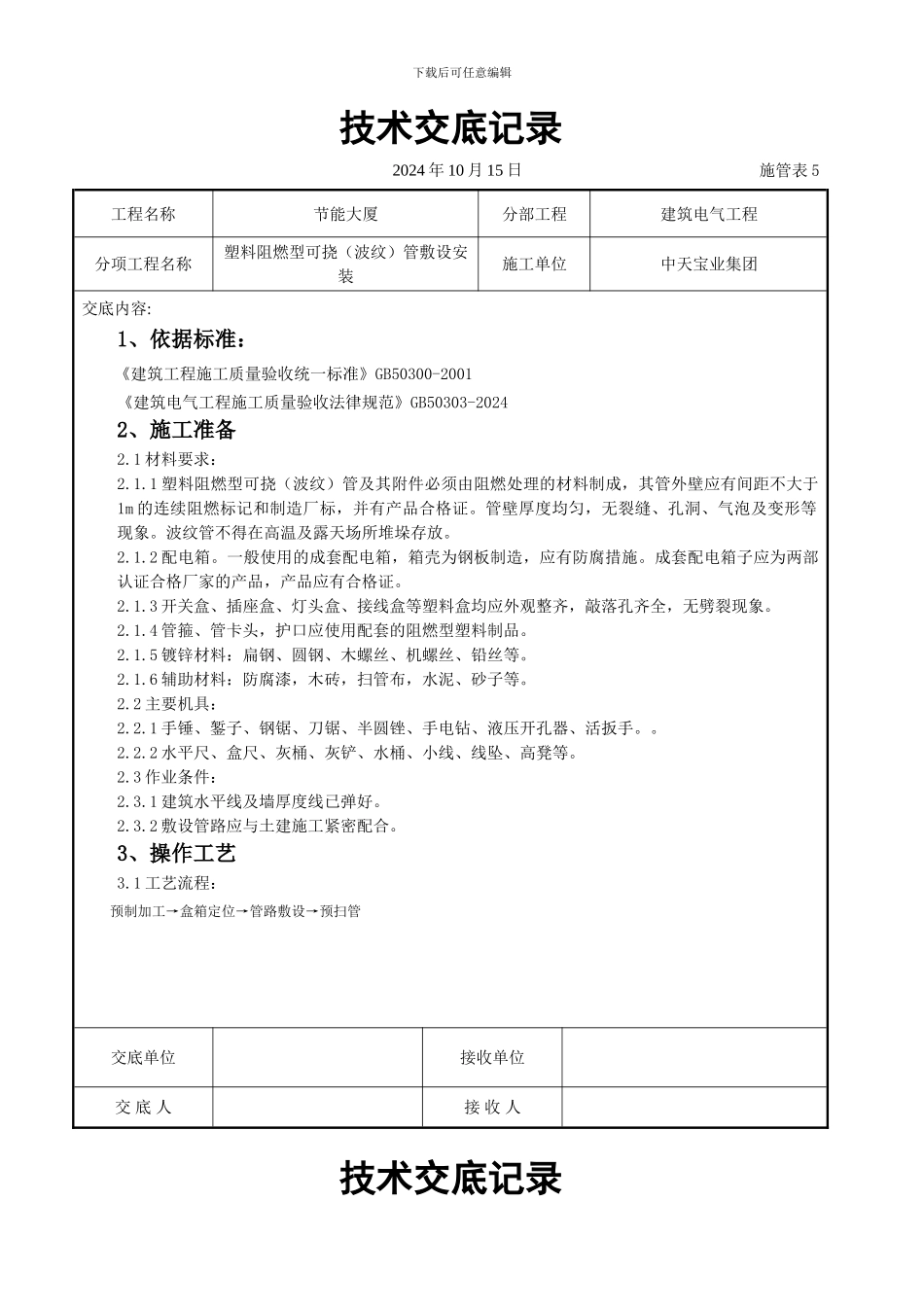

下载后可任意编辑技术交底记录2024 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料阻燃型可挠（波纹）管敷设安装施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20242、施工准备2.1 材料要求：2.1.1 塑料阻燃型可挠（波纹）管及其附件必须由阻燃处理的材料制成，其管外壁应有间距不大于1m 的连续阻燃标记和制造厂标，并有产品合格证。管壁厚度均匀，无裂缝、孔洞、气泡及变形等现象。波纹管不得在高温及露天场所堆垛存放。2.1.2 配电箱。一般使用的成套配电箱，箱壳为钢板制造，应有防腐措施。成套配电箱子应为两部认证合格厂家的产品，产品应有合格证。2.1.3 开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐，敲落孔齐全，无劈裂现象。2.1.4 管箍、管卡头，护口应使用配套的阻燃型塑料制品。2.1.5 镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。2.1.6 辅助材料：防腐漆，木砖，扫管布，水泥、砂子等。2.2 主要机具：2.2.1 手锤、錾子、钢锯、刀锯、半圆锉、手电钻、液压开孔器、活扳手。。2.2.2 水平尺、盒尺、灰桶、灰铲、水桶、小线、线坠、高凳等。2.3 作业条件：2.3.1 建筑水平线及墙厚度线已弹好。2.3.2 敷设管路应与土建施工紧密配合。3、操作工艺3.1 工艺流程：预制加工→盒箱定位→管路敷设→预扫管交底单位接收单位交 底 人接 收 人技术交底记录下载后可任意编辑2024 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料阻燃型可挠（波纹）管敷设安装施工单位中天宝业集团交底内容:3.2 管路连接的一般要求：3.2.1 管与管的连接：一般波纹管均有配套的管箍用于管的连接，连接管的对口应处于管箍的中心。3.2.2 管与盒、箱的连接：3.2.2.1 管卡头连接：一般波纹管均有配套的管卡头，可用于管与盒、箱的连接。3.2.2.2 串接连接：即将波纹管直接穿过盒子的两个管孔，不断管。待拆除模板，清理盒子后将管切断，管口处在穿线前装好护口。3.3 预制加工：根据设计图加工好吊钩、螺栓及木砖等预埋件，加工好固定盒、箱用的卡铁或桥杆等。3.4 盒、箱定位。根据水平线及墙厚度线测定盒、箱位置，成排、成列的灯具位置应弹出十字线确定灯具位置。3.5 管路敷设：3.5.1 管路敷设应符合下列要求：3.5.1.1 应根据设计图的管路走向、进行管路敷设，且应沿...
