嵌入式课程设计 基于ARM的失重秤设计

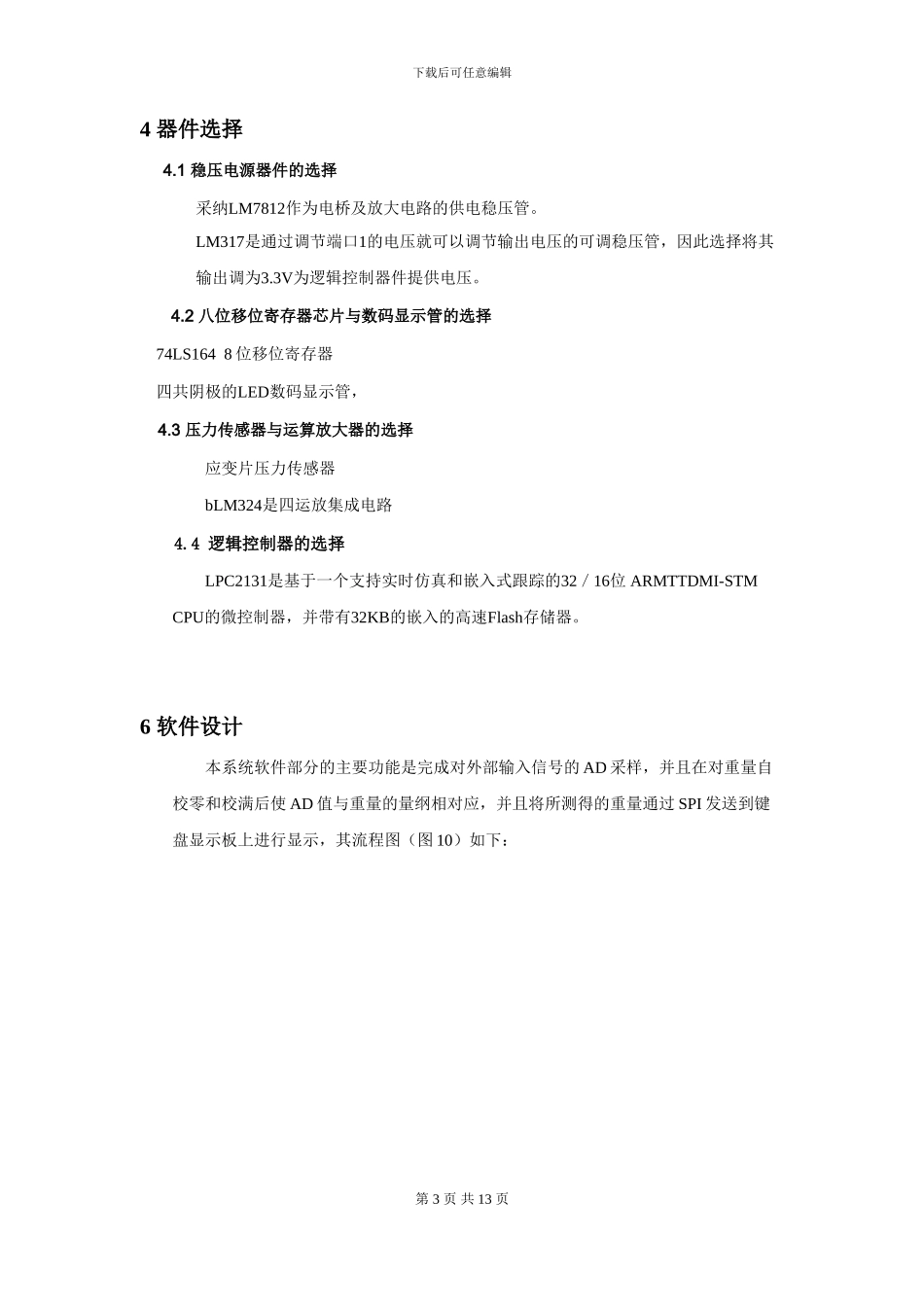

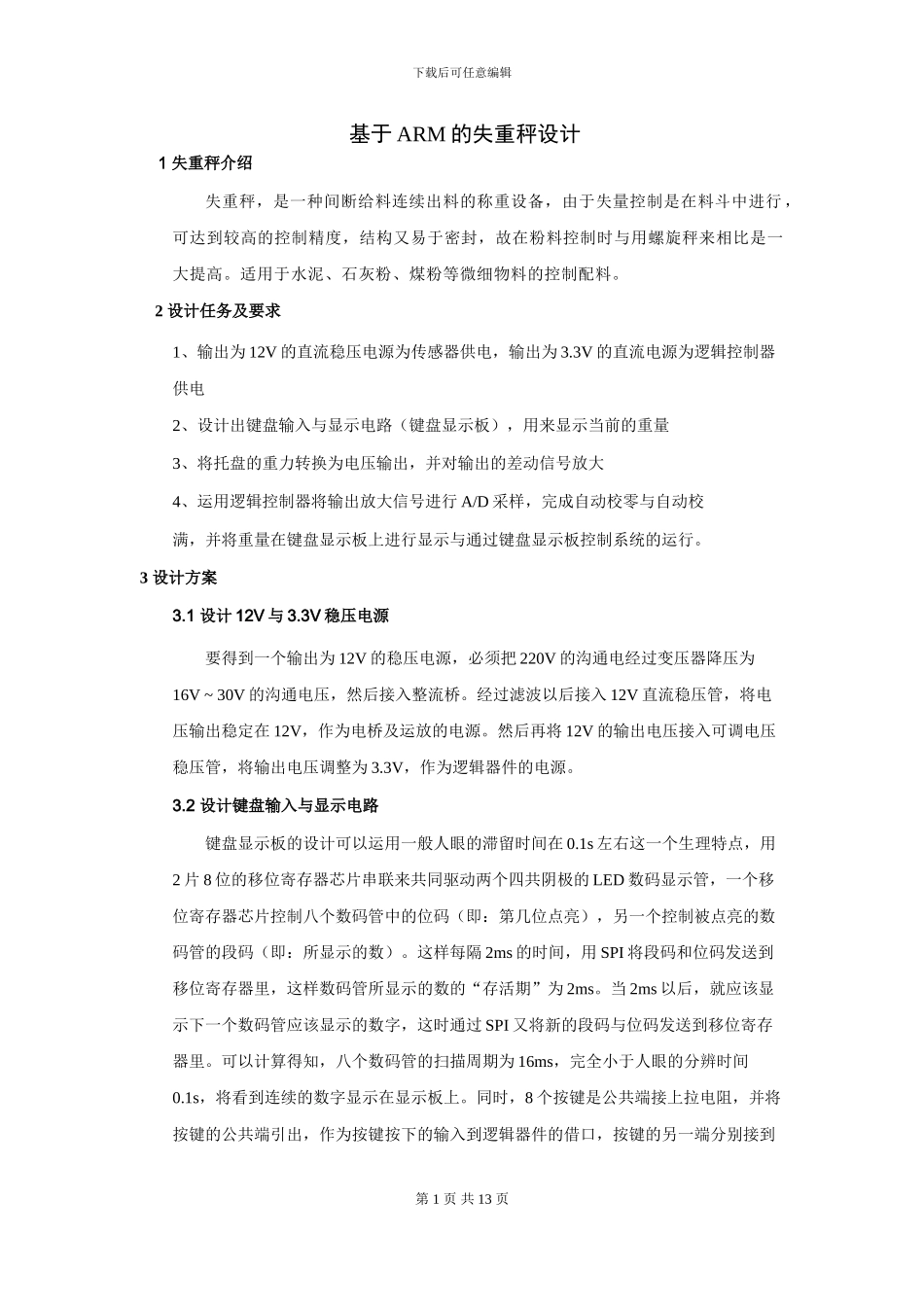

嵌入式课程设计 基于ARM的失重秤设计_第1页
1/13
嵌入式课程设计 基于ARM的失重秤设计_第2页
2/13
嵌入式课程设计 基于ARM的失重秤设计_第3页
3/13
下载后可任意编辑 基于 ARM 的失重秤设计 1 失重秤介绍失重秤,是一种间断给料连续出料的称重设备,由于失量控制是在料斗中进行 ,可达到较高的控制精度,结构又易于密封,故在粉料控制时与用螺旋秤来相比是一大提高。适用于水泥、石灰粉、煤粉等微细物料的控制配料。 2 设计任务及要求1、输出为 12V 的直流稳压电源为传感器供电,输出为 3.3V 的直流电源为逻辑控制器供电2、设计出键盘输入与显示电路(键盘显示板),用来显示当前的重量3、将托盘的重力转换为电压输出,并对输出的差动信号放大4、运用逻辑控制器将输出放大信号进行 A/D 采样,完成自动校零与自动校满,并将重量在键盘显示板上进行显示与通过键盘显示板控制系统的运行。3 设计方案3.1 设计 12V 与 3.3V 稳压电源要得到一个输出为 12V 的稳压电源,必须把 220V 的沟通电经过变压器降压为16V ~ 30V 的沟通电压,然后接入整流桥。经过滤波以后接入 12V 直流稳压管,将电压输出稳定在 12V,作为电桥及运放的电源。然后再将 12V 的输出电压接入可调电压稳压管,将输出电压调整为 3.3V,作为逻辑器件的电源。3.2 设计键盘输入与显示电路键盘显示板的设计可以运用一般人眼的滞留时间在 0.1s 左右这一个生理特点,用2 片 8 位的移位寄存器芯片串联来共同驱动两个四共阴极的 LED 数码显示管,一个移位寄存器芯片控制八个数码管中的位码(即:第几位点亮),另一个控制被点亮的数码管的段码(即:所显示的数)。这样每隔 2ms 的时间,用 SPI 将段码和位码发送到移位寄存器里,这样数码管所显示的数的“存活期”为 2ms。当 2ms 以后,就应该显示下一个数码管应该显示的数字,这时通过 SPI 又将新的段码与位码发送到移位寄存器里。可以计算得知,八个数码管的扫描周期为 16ms,完全小于人眼的分辨时间0.1s,将看到连续的数字显示在显示板上。同时,8 个按键是公共端接上拉电阻,并将按键的公共端引出,作为按键按下的输入到逻辑器件的借口,按键的另一端分别接到第 1 页 共 13 页下载后可任意编辑保存数码管位码的移位寄存器引脚上。这样,相当于每隔 2ms 在显示数字的同时也扫描了一个按键。3.3 设计重力感应与放大电路将重力的变化转换为电压的变化可以采纳三个压力传感器,选择三个压力传感器是为了固定托盘和更好的然每一个压力传感器都能感应到压力的变化,当重力发生变化时,每一个传感器的输出电压差发生等比例的变化,但...
