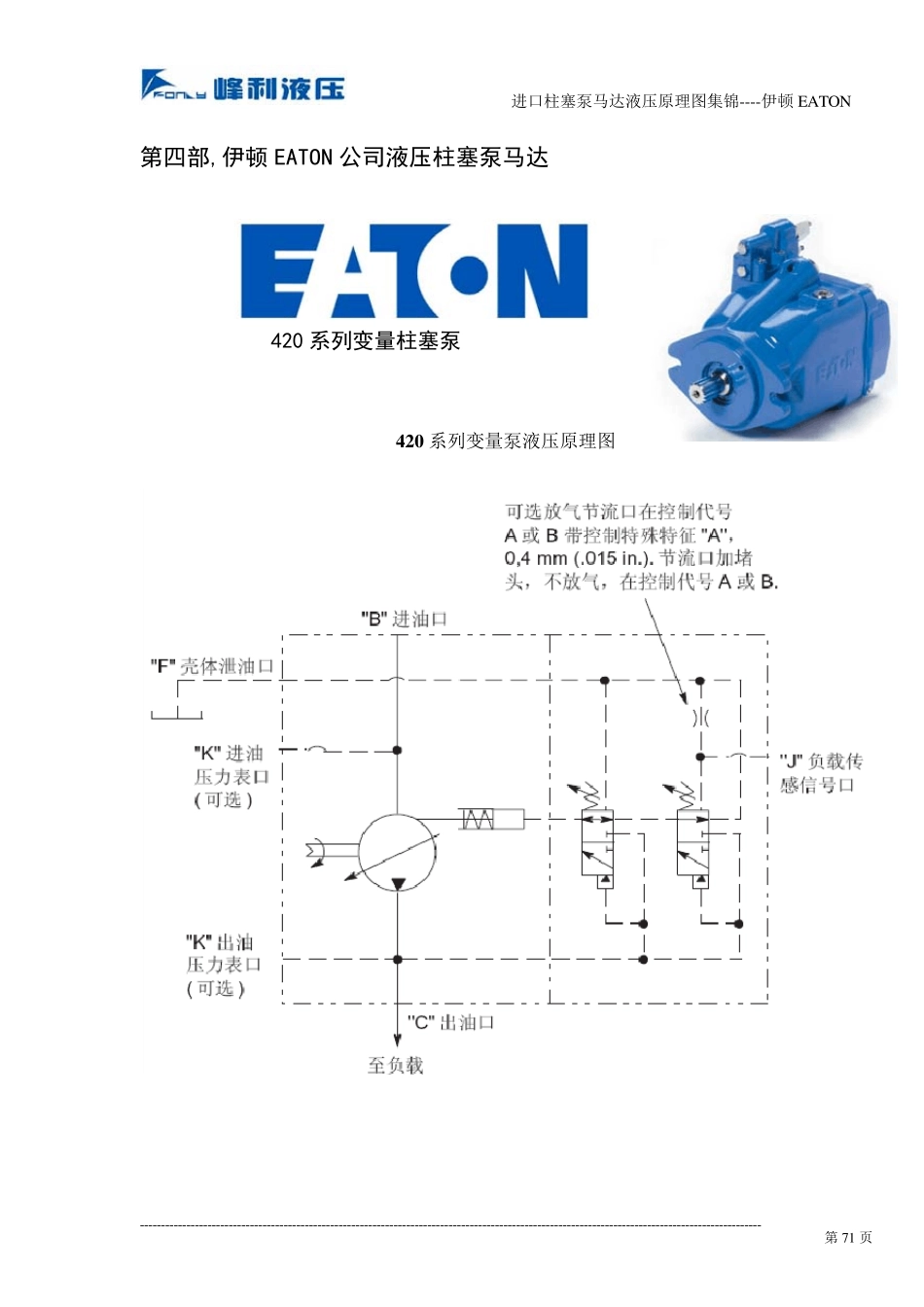

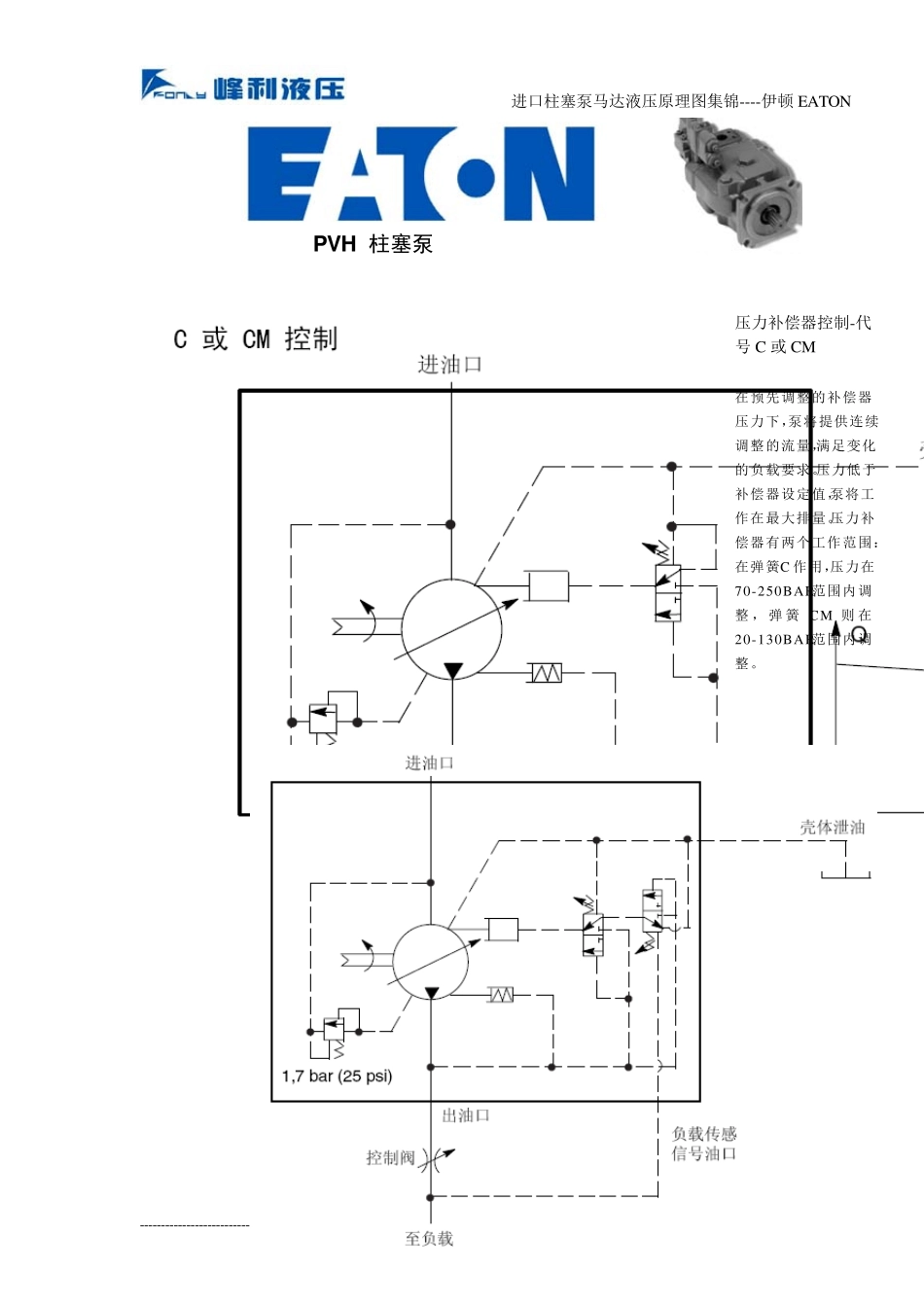

进口柱塞泵马达液压原理图集锦----伊顿 EATON --------------------------------------------------------------------------------------------------------------------------------------------------- 第 71 页 第四部,伊顿 EATON 公司液压柱塞泵马达 420 系列变量柱塞泵 4 2 0 系列变量泵液压原理图 进口柱塞泵马达液压原理图集锦----伊顿EATON --------------------------------------------------------------------------------------------------------------------------------------------------- 第72 页 M -系列变量柱塞泵工业用途 压力补偿器控制-代号C 在预先调整的补偿器压力下，泵将提供连续调整的流量，满足变化的负载要求。压力低于补偿器设定值，泵将工作在最大排量。有关补偿器的压力范围见型号规定。 警告：压力补偿器可能调整得超出泵的额定压力，在调整压力限制器时，在出 油 压力表 口上 安 装0-350BAR 的压力表，限制压力设定值在针对泵排量的连续额定压力。 压力补偿器控制-代号A 在预先调整的补偿器压力下，泵将提供连续调整的流量，满足变化的负载要求。压力低于补偿器设定值，泵将工作在最大排量。有关补偿器的压力范围见型号规定。 警告：压力补偿器可能调整得超出泵的额定压力，在调整压力限制器时，在出 油 压力表 口上 安 装0-350BAR 的压力表，限制压力设定值在针对泵排量的连续额定压力。 进口柱塞泵马达液压原理图集锦----伊顿EATON --------------------------------------------------------------------------------------------------------------------------------------------------- 第73 页 PVH 柱塞泵 压力补偿器控制-代号C 或CM 在预先调整的补偿器压力下，泵将提供连续调整的流量，满足变化的负载要求。压力低于补偿器设定值，泵将工作在最大排量。压力补偿器有两个工作范围：在弹簧C 作用，压力在70-250BAR范围内调整，弹 簧 CM 则 在20-130BAR范围内调整。 进口柱塞泵马达液压原理图集锦----伊顿 EATON --------------------------------------------------------------------------------------------------------------------------------------------------- 第 74 页 进口柱塞泵马达液压原理图集锦----伊顿 EATON ------------------------------------------------------------------------------------------------------...
