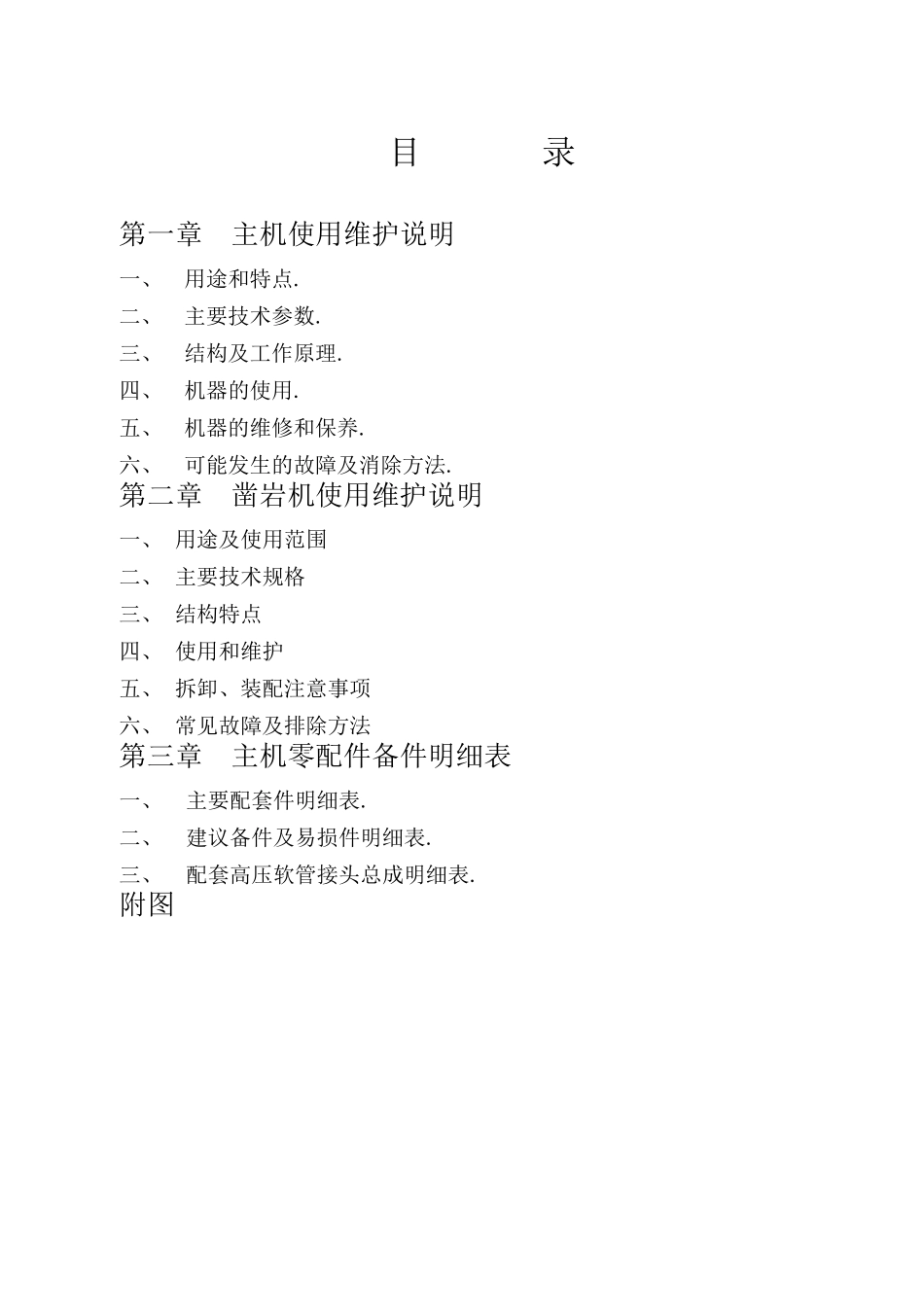

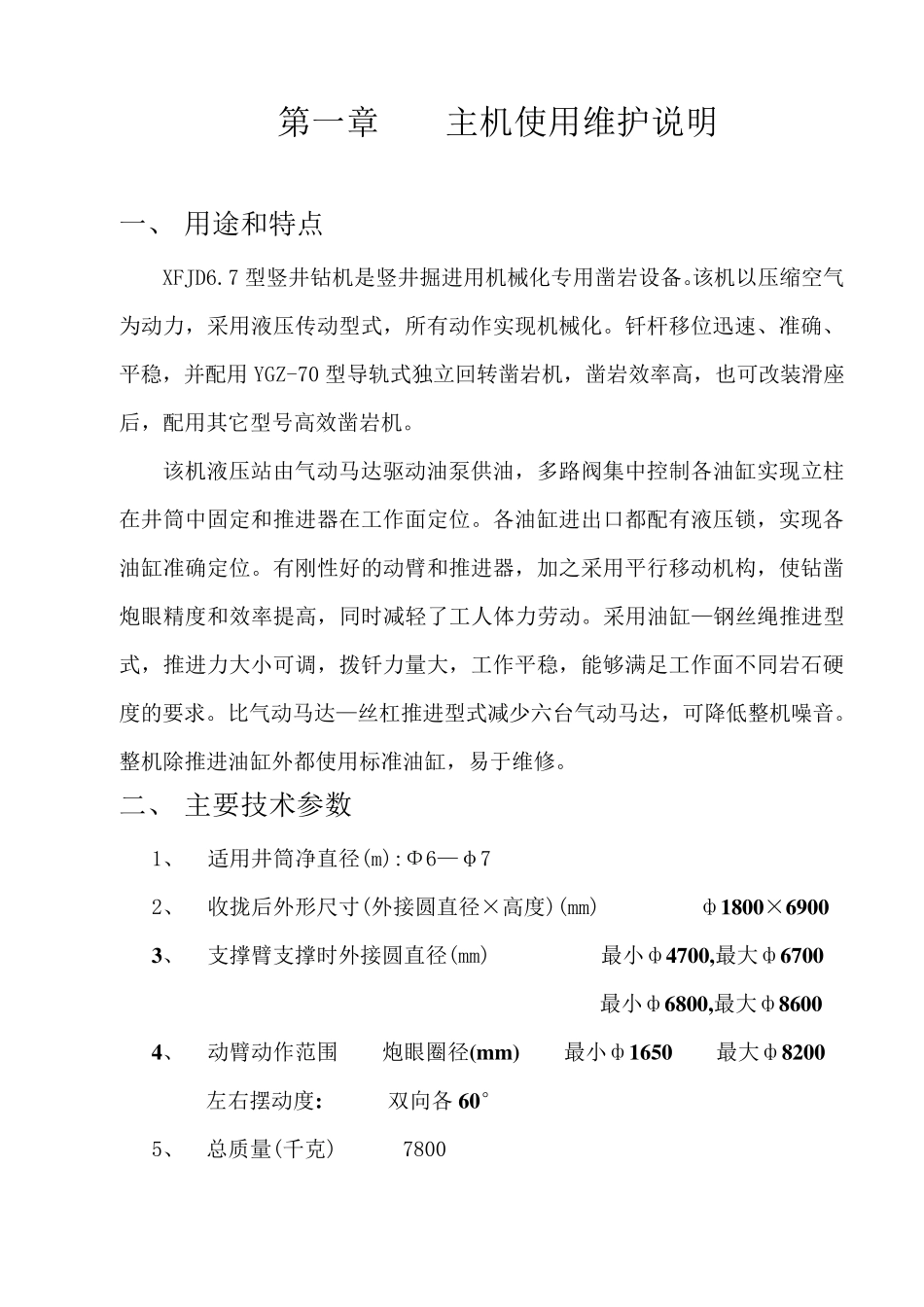

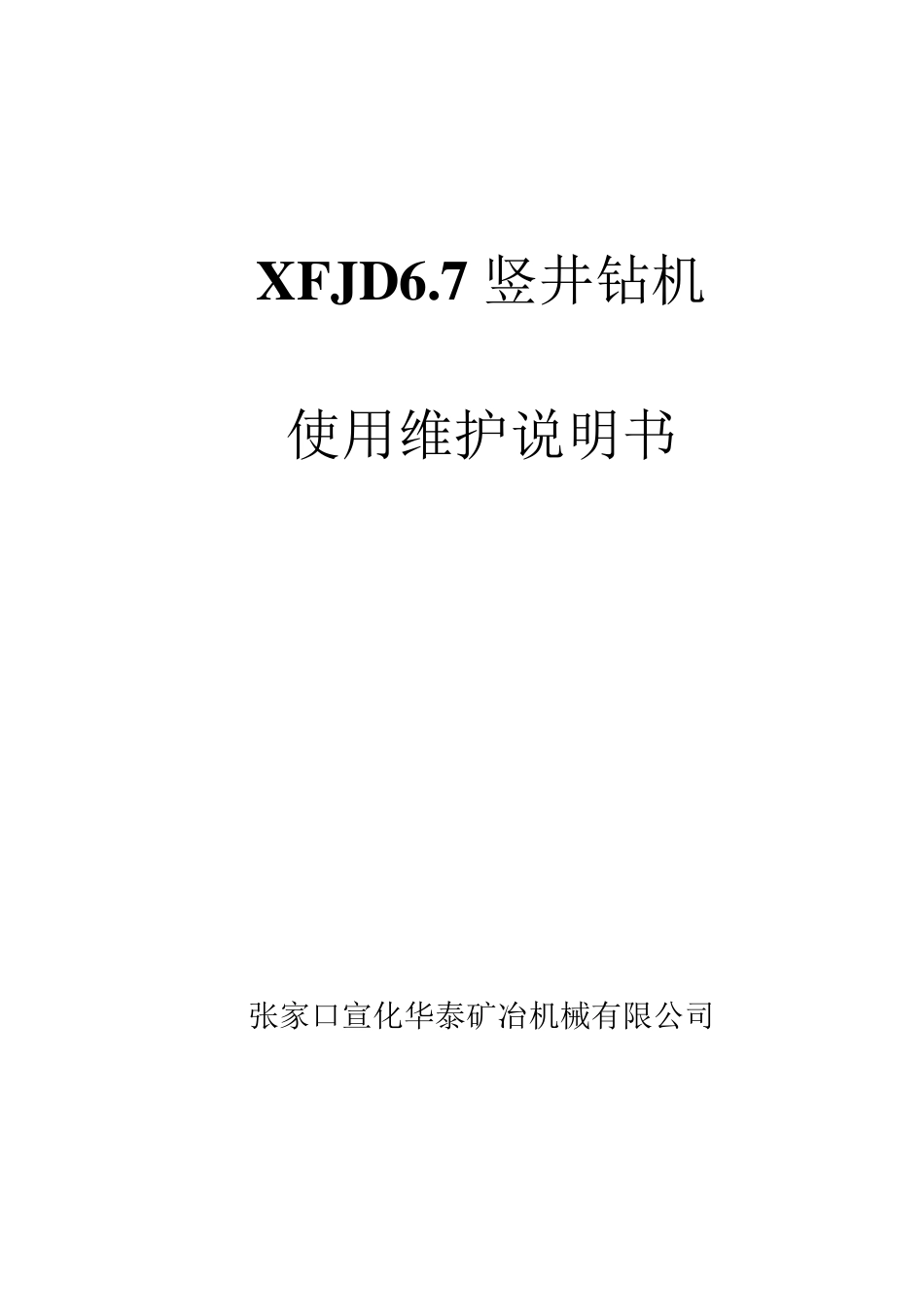

X FJD6.7 竖井钻机 使用维护说明书 张家口宣化华泰矿冶机械有限公司 目 录 第一章 主机使用维护说明 一、 用途和特点. 二、 主要技术参数. 三、 结构及工作原理. 四、 机器的使用. 五、 机器的维修和保养. 六、 可能发生的故障及消除方法. 第二章 凿岩机使用维护说明 一、 用途及使用范围 二、 主要技术规格 三、 结构特点 四、 使用和维护 五、 拆卸、装配注意事项 六、 常见故障及排除方法 第三章 主机零配件备件明细表 一、 主要配套件明细表. 二、 建议备件及易损件明细表. 三、 配套高压软管接头总成明细表. 附图 第 一 章 主 机 使 用 维 护 说 明 一 、 用 途 和 特 点 XFJD6.7 型 竖 井 钻 机 是 竖 井 掘 进 用 机 械 化 专 用 凿 岩 设 备 。该 机 以 压 缩 空 气为 动 力 ， 采 用 液 压 传 动 型 式 ， 所 有 动 作 实 现 机 械 化 。 钎 杆 移 位 迅 速 、 准 确 、平 稳 ， 并 配 用 YGZ-70 型 导 轨 式 独 立 回 转 凿 岩 机 ， 凿 岩 效 率 高 ， 也 可 改 装 滑 座后 ， 配 用 其 它 型 号 高 效 凿 岩 机 。 该 机 液 压 站 由 气 动 马 达 驱 动 油 泵 供 油 ， 多 路 阀 集 中 控 制 各 油 缸 实 现 立 柱在 井 筒 中 固 定 和 推 进 器 在 工 作 面 定 位 。 各 油 缸 进 出 口 都 配 有 液 压 锁 ， 实 现 各油 缸 准 确 定 位 。 有 刚 性 好 的 动 臂 和 推 进 器 ， 加 之 采 用 平 行 移 动 机 构 ， 使 钻 凿炮 眼 精 度 和 效 率 提 高 ， 同 时 减 轻了工 人体力 劳动 。 采 用 油 缸 —钢丝绳推 进 型式 ， 推 进 力 大小可 调， 拨钎 力 量大， 工 作 平 稳 ， 能够满足工 作 面 不同 岩 石硬度 的 要求。 比气 动 马 达 —丝杠推 进 型 式 减 少六台气 动 马 达 ， 可 降低整机 噪音。整机 除推 进 油 缸 外都 使 用 标准 油 缸 ， 易于维 修。 二、 主 要技术参数 1、 适用 井 筒 净直径(m):Φ6—φ7 2、 收拢后 外形尺寸(外接圆直径×高 度 )(mm) ф1800×6900 3、 支撑臂 支撑时 外接圆直径(mm) 最小ф4700,最大ф6700 最小ф6800...
