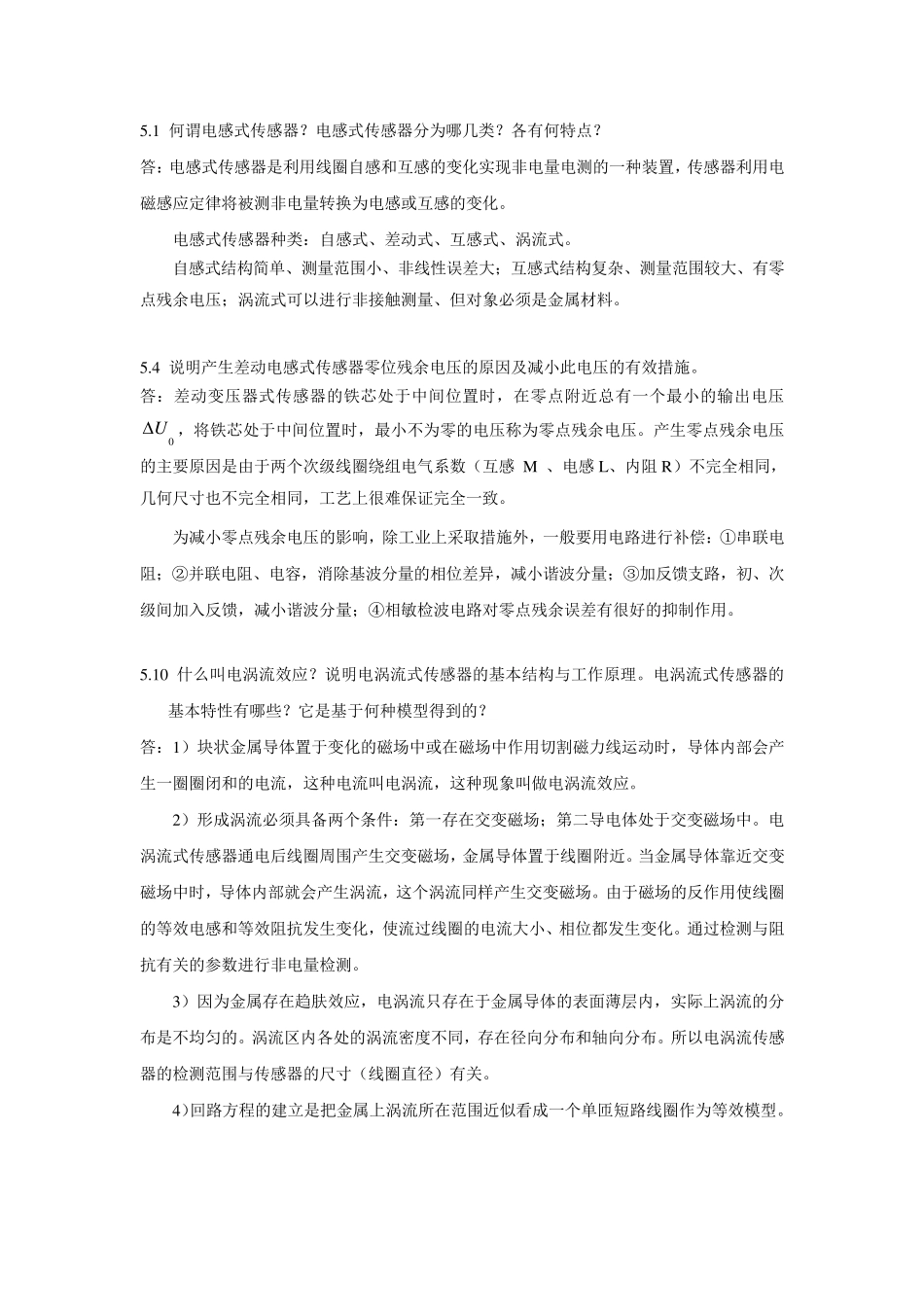

5.1 何谓电感式传感器？电感式传感器分为哪几类？各有何特点？ 答：电感式传感器是利用线圈自感和互感的变化实现非电量电测的一种装置，传感器利用电磁感应定律将被测非电量转换为电感或互感的变化。 电感式传感器种类：自感式、差动式、互感式、涡流式。 自感式结构简单、测量范围小、非线性误差大；互感式结构复杂、测量范围较大、有零点残余电压；涡流式可以进行非接触测量、但对象必须是金属材料。 5.4 说明产生差动电感式传感器零位残余电压的原因及减小此电压的有效措施。 答：差动变压器式传感器的铁芯处于中间位置时，在零点附近总有一个最小的输出电压0U，将铁芯处于中间位置时，最小不为零的电压称为零点残余电压。产生零点残余电压的主要原因是由于两个次级线圈绕组电气系数（互感 M 、电感 L、内阻R）不完全相同，几何尺寸也不完全相同，工艺上很难保证完全一致。 为减小零点残余电压的影响，除工业上采取措施外，一般要用电路进行补偿：①串联电阻；②并联电阻、电容，消除基波分量的相位差异，减小谐波分量；③加反馈支路，初、次级间加入反馈，减小谐波分量；④相敏检波电路对零点残余误差有很好的抑制作用。 5.10 什么叫电涡流效应？说明电涡流式传感器的基本结构与工作原理。电涡流式传感器的基本特性有哪些？它是基于何种模型得到的？ 答：1）块状金属导体置于变化的磁场中或在磁场中作用切割磁力线运动时，导体内部会产生一圈圈闭和的电流，这种电流叫电涡流，这种现象叫做电涡流效应。 2）形成涡流必须具备两个条件：第一存在交变磁场；第二导电体处于交变磁场中。电涡流式传感器通电后线圈周围产生交变磁场，金属导体置于线圈附近。当金属导体靠近交变磁场中时，导体内部就会产生涡流，这个涡流同样产生交变磁场。由于磁场的反作用使线圈的等效电感和等效阻抗发生变化，使流过线圈的电流大小、相位都发生变化。通过检测与阻抗有关的参数进行非电量检测。 3）因为金属存在趋肤效应，电涡流只存在于金属导体的表面薄层内，实际上涡流的分布是不均匀的。涡流区内各处的涡流密度不同，存在径向分布和轴向分布。所以电涡流传感器的检测范围与传感器的尺寸（线圈直径）有关。 4）回路方程的建立是把金属上涡流所在范围近似看成一个单匝短路线圈作为等效模型。 6.6 什么是霍尔效应？霍尔元件不等位电势产生的原因有哪些？ 答：通电的导体（半导体）放在磁场中，电流与磁场垂直，在导体另外两侧会产生感应电动...
