传感器基础知识VIP专享

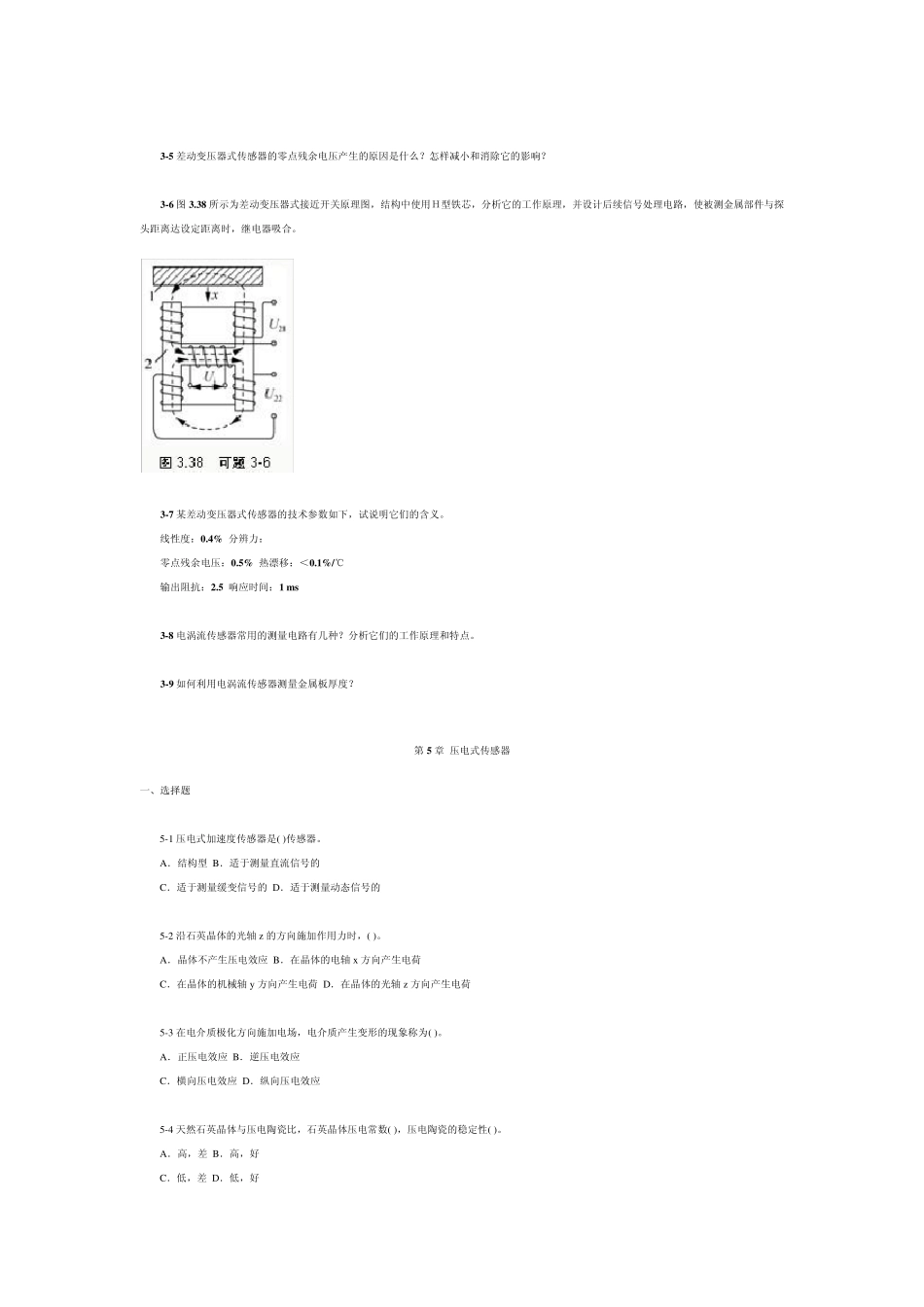

第 1 章 传感器的基本知识 一、简述题 1-1 何谓结构型传感器？何谓物性型传感器？试述两者的应用特点。 1-2 一个实用的传感器由哪几部分构成？各部分的功用是什么？用框图标示出你所理解的传感器系统。 1-3 衡量传感器静态特性的主要指标有哪些？说明它们的含义。 1-4 什么是传感器的静态特性和动态特性？差别何在？ 1-5 怎么评价传感器的综合静态性能和动态性能？ 二、计算题 1-6 有一只压力传感器的校准数据如下表所列。根据这些数据求最小二乘法线性化的拟合直线方程，并求其线性度。 项目 次数 行程 精度等级 0 0.5 2.0 2.5 校 准 数 据 1 正行程 反行程 0.0020 0.0030 0.2015 0.2020 0.7995 0.8005 1.0000 2 正行程 反行程 0.0025 0.0035 0.2020 0.2030 0.7995 0.8005 0.9995 3 正行程 反行程 0.0035 0.0040 0.2020 0.2030 0.7995 0.8005 0.9990 1-7 液体温度传感器是一阶传感器，现已知某玻璃水银温度计特性的微分方程为 4dy/dx+2y = 2×103x。式中y 为汞柱高(m)，x 为被测温度(℃)。试求： (1) 水银温度计的传递函数； (2) 温度计的时间常数及静态灵敏度； (3) 若被测物体的温度是频率为0.5 Hz 的正弦信号，求此时传感器的输出信号振幅误差和相角误差。 1-8 今有两加速度传感器均可作为二阶系统来处理，其中一只固有频率为25 kHz，另一只为35 kHz，阻尼比均为0.3。若欲测量频率为10kHz的正弦振动加速度，应选用哪一只传感器？试计算测量时将带来多大的振幅误差和相位误差。 第 3 章 电感式传感器 3 -1 简述变气隙式自感传感器的工作原理和输出特性，传感器的灵敏度与哪些因素有关？如何提高其灵敏度？ 3 -2 电源频率波动对自感式传感器的灵敏度有何影响？如何确定传感器的最佳电源频率？ 3 -3 差动变压器式传感器的等效电路包括哪些元件和参数？各自的含义是什么？ 3 -4 试分析差动变压器式电感传感器的相敏整流测量电路的工作过程。带相敏整流的电桥电路具有哪些优点？ 3-5 差动变压器式传感器的零点残余电压产生的原因是什么？怎样减小和消除它的影响？ 3-6 图3.38 所示为差动变压器式接近开关原理图，结构中使用Ｈ型铁芯，分析它的工作原理，并设计后续信号处理电路，使被测金属部件与探头距离达设定距离时，继电器吸合。 3-7 某差动变压器式传感器的技术参数如下，试说明它们的含义。 线性度：0.4% 分辨力： 零点残余电压：0...
