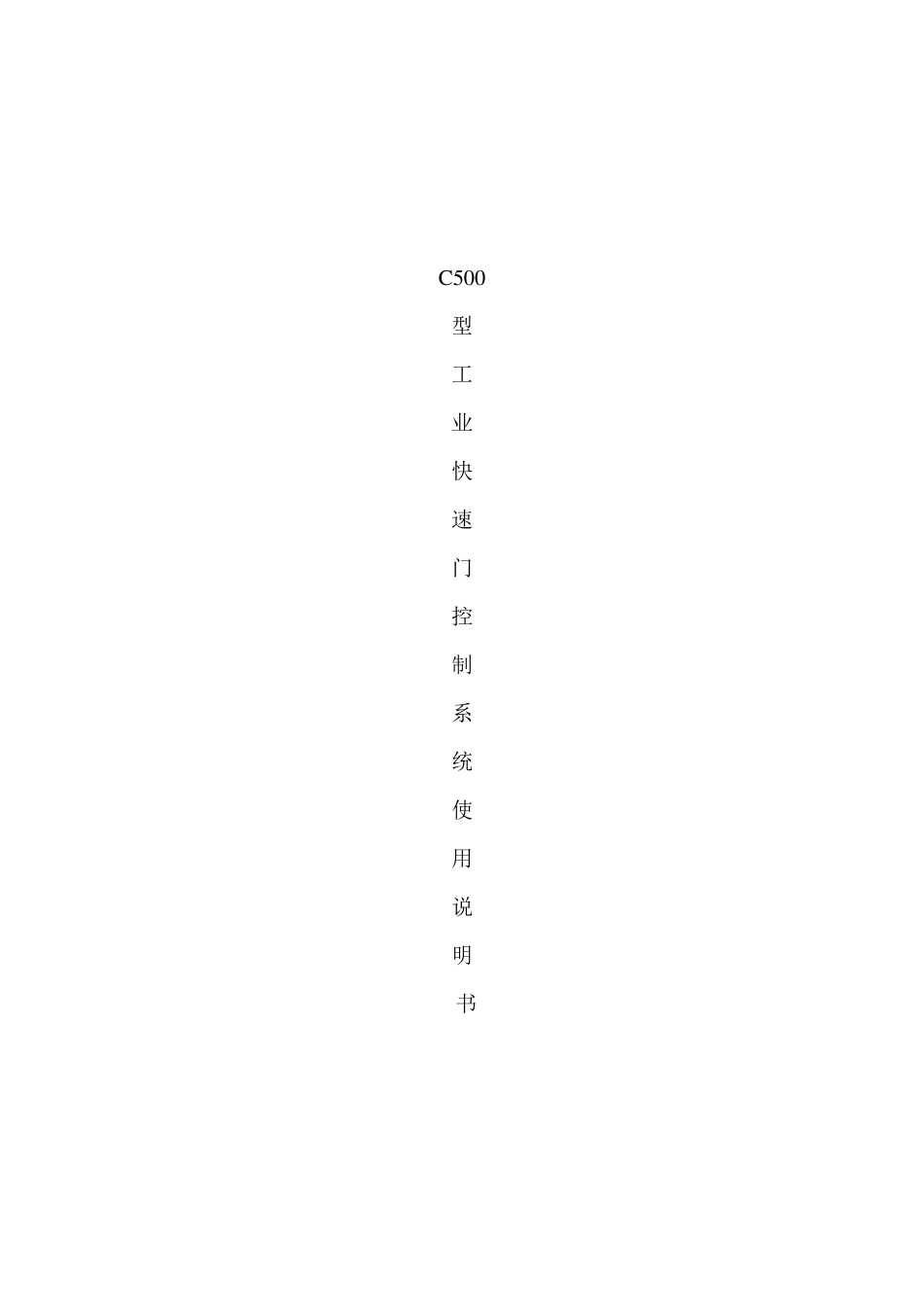

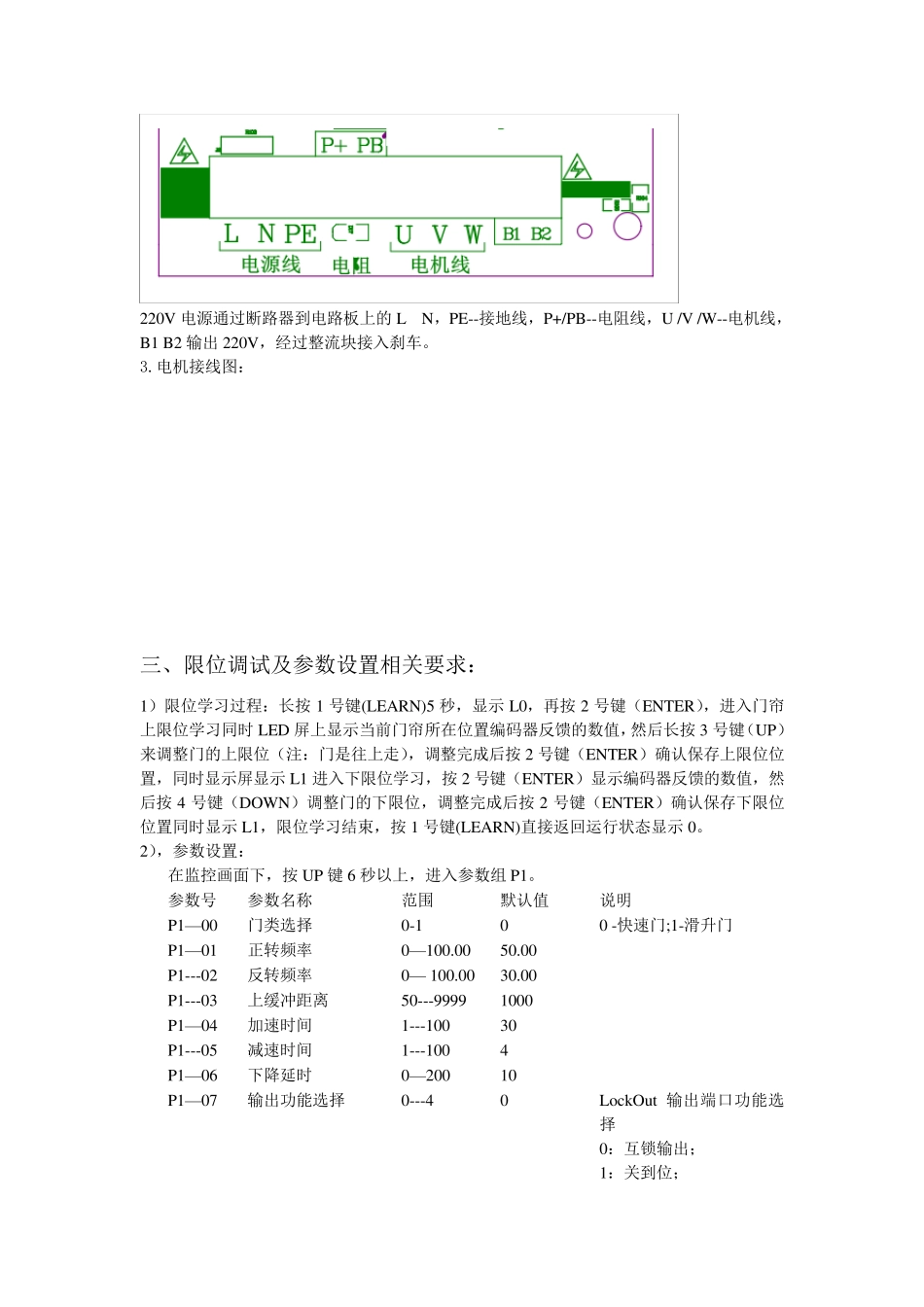

C 500 型 工 业 快 速 门 控 制 系 统 使 用 说 明 书 一，主回路配线 1、控制端子接线： 2、 单相 220V 动力端子配线 220V 电源通过断路器到电路板上的L N，PE--接地线，P+/PB--电阻线，U /V /W--电机线，B1 B2 输出220V，经过整流块接入刹车。 3.电机接线图： 三、限位调试及参数设置相关要求： 1）限位学习过程：长按 1 号键(LEARN)5 秒，显示 L0，再按 2 号键（ENTER），进入门帘上限位学习同时 LED 屏上显示当前门帘所在位置编码器反馈的数值，然后长按 3 号键（UP）来调整门的上限位（注：门是往上走），调整完成后按 2 号键（ENTER）确认保存上限位位置，同时显示屏显示 L1 进入下限位学习，按 2 号键（ENTER）显示编码器反馈的数值，然后按 4 号键（DOWN）调整门的下限位，调整完成后按 2 号键（ENTER）确认保存下限位位置同时显示 L1，限位学习结束，按 1 号键(LEARN)直接返回运行状态显示 0。 2），参数设置： 在监控画面下，按 UP 键 6 秒以上，进入参数组 P1。 参数号 参数名称 范围 默认值 说明 P1—00 门类选择 0-1 0 0 -快速门;1-滑升门 P1—01 正转频率 0—100.00 50.00 P1---02 反转频率 0— 100.00 30.00 P1---03 上缓冲距离 50---9999 1000 P1—04 加速时间 1---100 30 P1---05 减速时间 1---100 4 P1—06 下降延时 0—200 10 P1—07 输出功能选择 0---4 0 LockOu t 输出端口功能选择 0：互锁输出； 1：关到位； 2：开到位； 3：报警； 4：运行 5:上升运行 6:下降运行 P1—08 手自动模式选择 0---1 0 0- 同时按ENTER 键和DOWN 键3 秒，变换手自动状态； 1- 端子状态决定手自动 P1—09 上升点动连续选择 0---1 0 0-连续；1-点动 P1—10 下降点动连续选择 0---1 0 0-连续；1-点动 P1—11 红外距离 1—9999 20 P1—12 堵转时间 0---10 5 P1—13 上停机预留 1—9999 13 P1—14 上限位过冲 1—500 300 P1—15 下限位过冲 1—500 300 P1—16 点动频率 0—50.00 12.00 P1—17 上抱闸频率 1.00—30.00 8.00 P1—18 转矩提升 0—15 8 P1—19 换向延时 0—120.0 0.5 P1—20 抱闸延时 0—5.0 0.1 P1—21 电流系数 70—110 100 P1—22 上抱闸提前 0—500 30 P1—23 下缓冲距离 50—9999 1000 P1—24 下停机预留 2—9999 11 P1—25 下...
