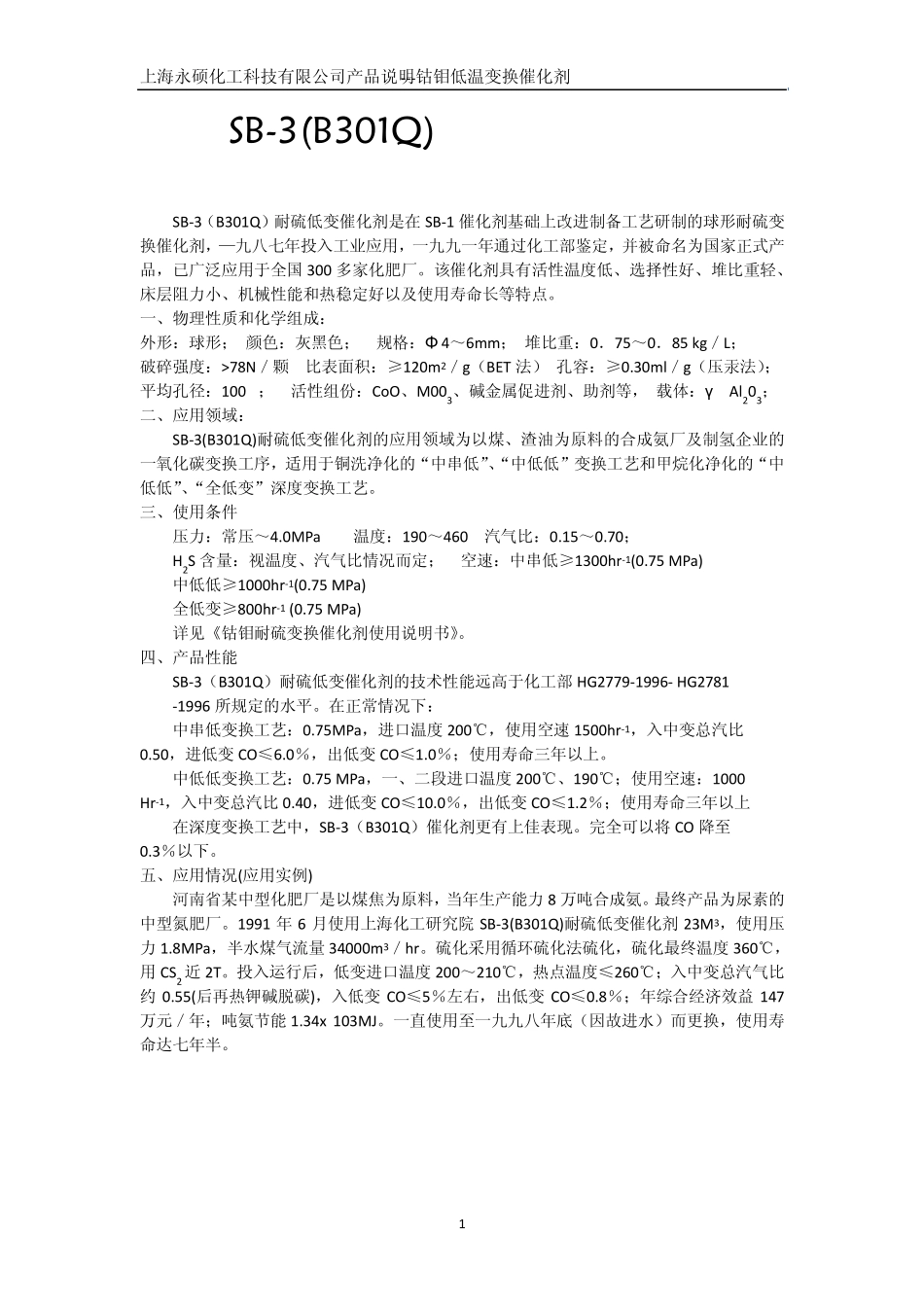

上海永硕化工科技有限公司产品说明---钴钼低温变换催化剂 1 SB-3(B301Q)耐硫低变催化剂 SB-3（B301Q）耐硫低变催化剂是在SB-1 催化剂基础上改进制备工艺研制的球形耐硫变换催化剂，—九八七年投入工业应用，一九九一年通过化工部鉴定，并被命名为国家正式产品，已广泛应用于全国 300 多家化肥厂。该催化剂具有活性温度低、选择性好、堆比重轻、床层阻力小、机械性能和热稳定好以及使用寿命长等特点。 一、物理性质和化学组成： 外形：球形； 颜色：灰黑色； 规格：Φ 4～6mm； 堆比重：0．75～0．85 kg／L； 破碎强度：>78N／颗 比表面积：≥120m2／g（BET 法） 孔容：≥0.30ml／g（压汞法）； 平均孔径：100 Å； 活性组份：CoO、M003、碱金属促进剂、助剂等， 载体：γ -Al203； 二、应用领域： SB-3(B301Q)耐硫低变催化剂的应用领域为以煤、渣油为原料的合成氨厂及制氢企业的一氧化碳变换工序，适用于铜洗净化的“中串低”、“中低低”变换工艺和甲烷化净化的“中低低”、“全低变”深度变换工艺。 三、使用条件 压力：常压～4.0MPa 温度：190～460 汽气比：0.15～0.70； H2S 含量：视温度、汽气比情况而定； 空速：中串低≥1300hr-1(0.75 MPa) 中低低≥1000hr-1(0.75 MPa) 全低变≥800hr-1 (0.75 MPa) 详见《钴钼耐硫变换催化剂使用说明书》。 四、产品性能 SB-3（B301Q）耐硫低变催化剂的技术性能远高于化工部 HG2779-1996- HG2781 -1996 所规定的水平。在正常情况下： 中串低变换工艺：0.75MPa，进口温度 200℃，使用空速 1500hr-1，入中变总汽比 0.50，进低变CO≤6.0％，出低变CO≤1.0％；使用寿命三年以上。 中低低变换工艺：0.75 MPa，一、二段进口温度 200℃、190℃；使用空速：1000 Hr-1，入中变总汽比 0.40，进低变CO≤10.0％，出低变CO≤1.2％；使用寿命三年以上 在深度变换工艺中，SB-3（B301Q）催化剂更有上佳表现。完全可以将 CO 降至 0.3％以下。 五、应用情况(应用实例) 河南省某中型化肥厂是以煤焦为原料，当年生产能力 8 万吨合成氨。最终产品为尿素的中型氮肥厂。1991 年 6 月使用上海化工研究院 SB-3(B301Q)耐硫低变催化剂23M3，使用压力 1.8MPa，半水煤气流量 34000m3／hr。硫化采用循环硫化法硫化，硫化最终温度 360℃，用 CS2 近 2T。投入运行后，低变进口温度 200～210℃，热点温度≤260℃；入中变总汽气比约 0.55(后再热钾碱脱碳)，入低变CO...
