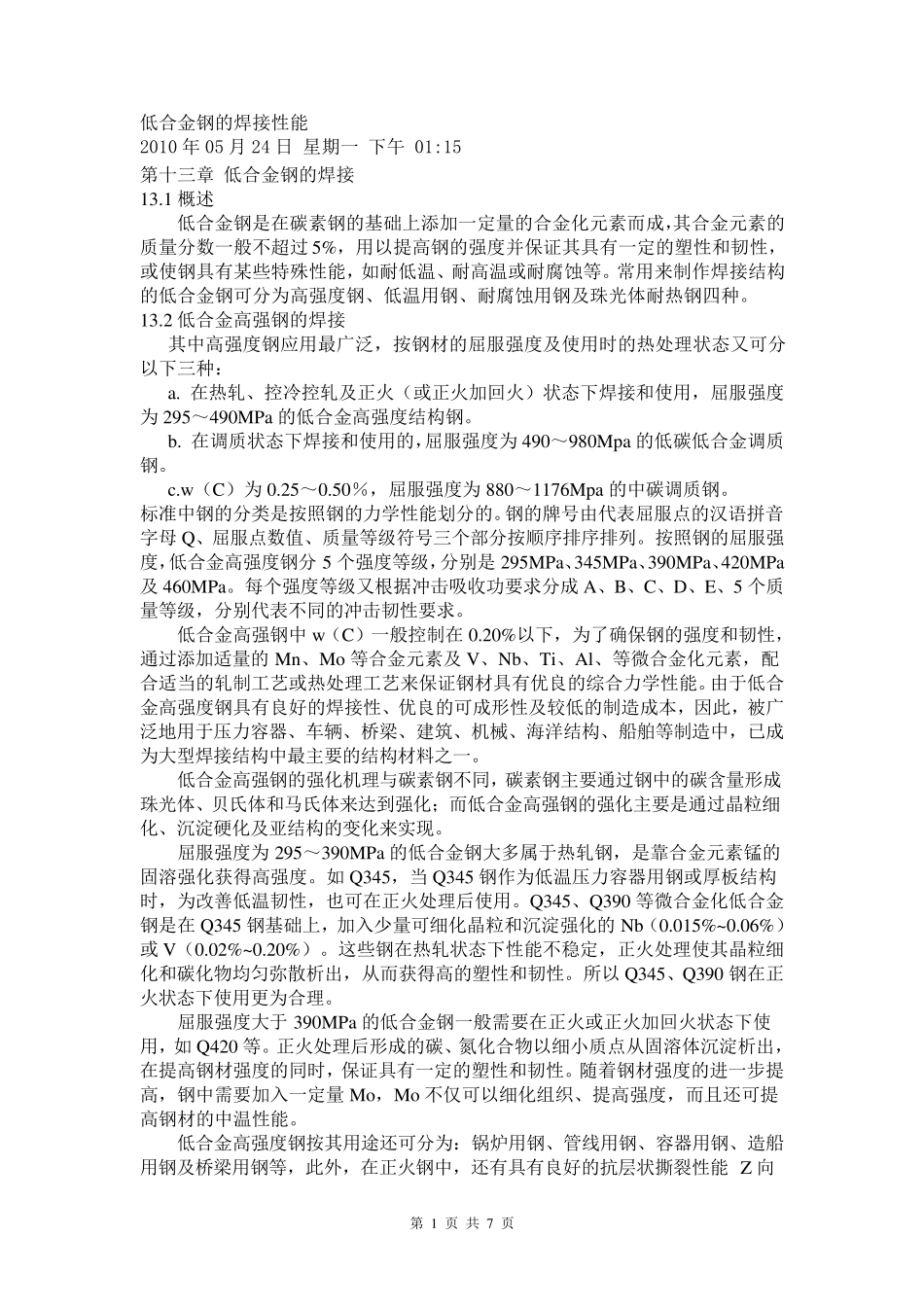

第 1 页 共 7 页 低合金钢的焊接性能 2010 年05 月24 日 星期一 下午 01:15 第十三章 低合金钢的焊接 13.1 概述 低合金钢是在碳素钢的基础上添加一定量的合金化元素而成，其合金元素的质量分数一般不超过5%，用以提高钢的强度并保证其具有一定的塑性和韧性，或使钢具有某些特殊性能，如耐低温、耐高温或耐腐蚀等。常用来制作焊接结构的低合金钢可分为高强度钢、低温用钢、耐腐蚀用钢及珠光体耐热钢四种。 13.2 低合金高强钢的焊接 其中高强度钢应用最广泛，按钢材的屈服强度及使用时的热处理状态又可分以下三种： a. 在热轧、控冷控轧及正火（或正火加回火）状态下焊接和使用，屈服强度为 295～490MPa 的低合金高强度结构钢。 b. 在调质状态下焊接和使用的，屈服强度为 490～980Mpa 的低碳低合金调质钢。 c.w（C）为 0.25～0.50％，屈服强度为 880～1176Mpa 的中碳调质钢。 标准中钢的分类是按照钢的力学性能划分的。钢的牌号由代表屈服点的汉语拼音字母Q、屈服点数值、质量等级符号三个部分按顺序排序排列。按照钢的屈服强度，低合金高强度钢分5 个强度等级，分别是295MPa、345MPa、390MPa、420MPa及 460MPa。每个强度等级又根据冲击吸收功要求分成A、B、C、D、E、5 个质量等级，分别代表不同的冲击韧性要求。 低合金高强钢中 w（C）一般控制在0.20%以下，为了确 保钢的强度和韧性，通 过添加适 量的Mn、Mo 等合金元素及 V、Nb、Ti、Al、等微 合金化元素，配合适 当 的轧制工 艺 或热处理工 艺 来保证钢材具有优 良 的综 合力学性能。由于 低合金高强度钢具有良 好 的焊接性、优 良 的可成形 性及较 低的制造 成本 ，因 此 ，被 广泛地 用于 压 力容 器 、车 辆 、桥 梁 、建 筑 、机 械 、海 洋 结构、船 舶 等制造 中，已 成为大 型 焊接结构中最主 要的结构材料 之 一。 低合金高强钢的强化机 理与 碳素钢不同，碳素钢主 要通 过钢中的碳含 量形 成珠光体、贝 氏 体和马 氏 体来达 到 强化； 而低合金高强钢的强化主 要是通 过晶 粒 细化、沉 淀 硬 化及亚 结构的变 化来实 现 。 屈服强度为 295～390MPa 的低合金钢大 多 属 于 热轧钢，是靠 合金元素锰 的固 溶 强化获 得 高强度。如Q345，当 Q345 钢作为低温压 力容 器 用钢或厚 板 结构时，为改 善 低温韧性，也 可在正火处理后 使用。Q345...
