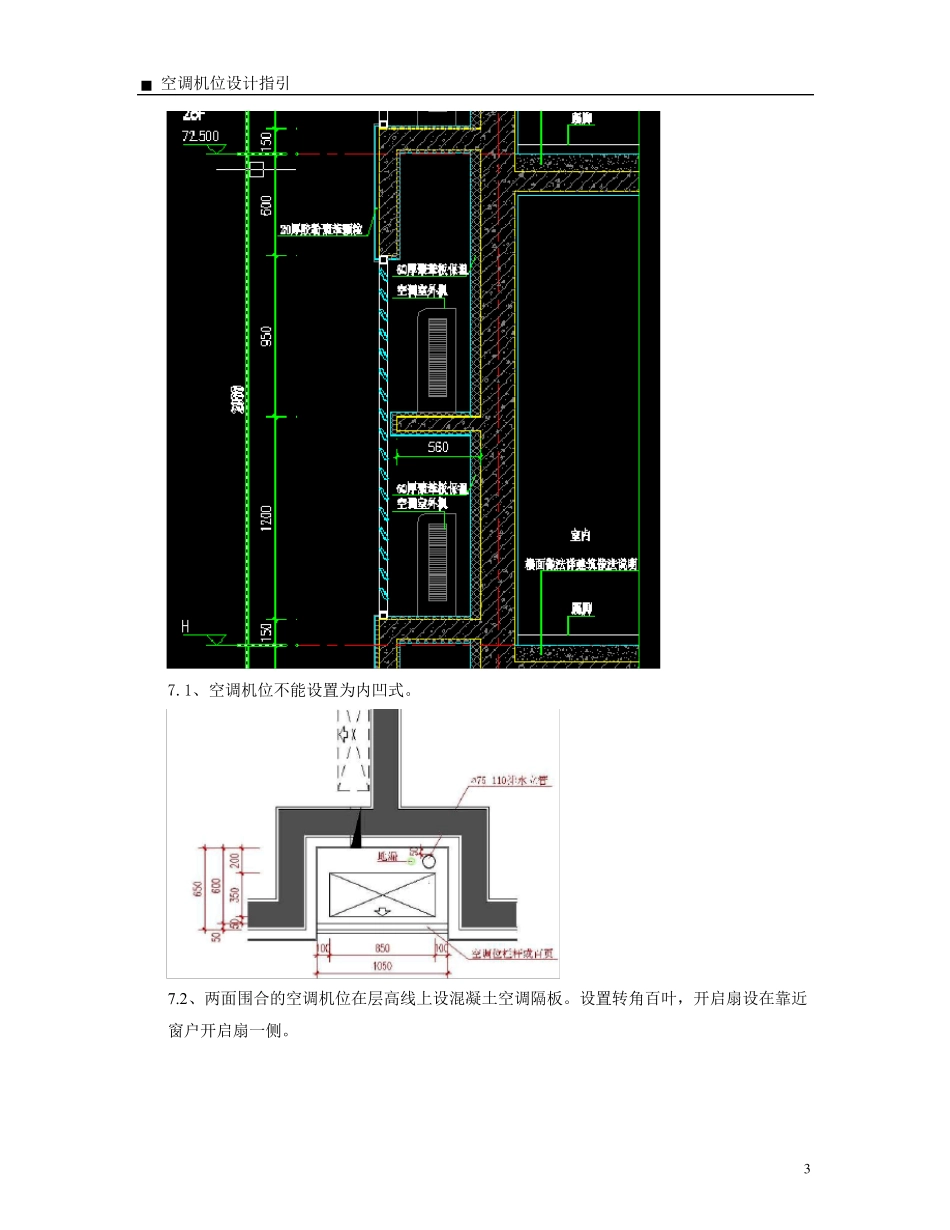

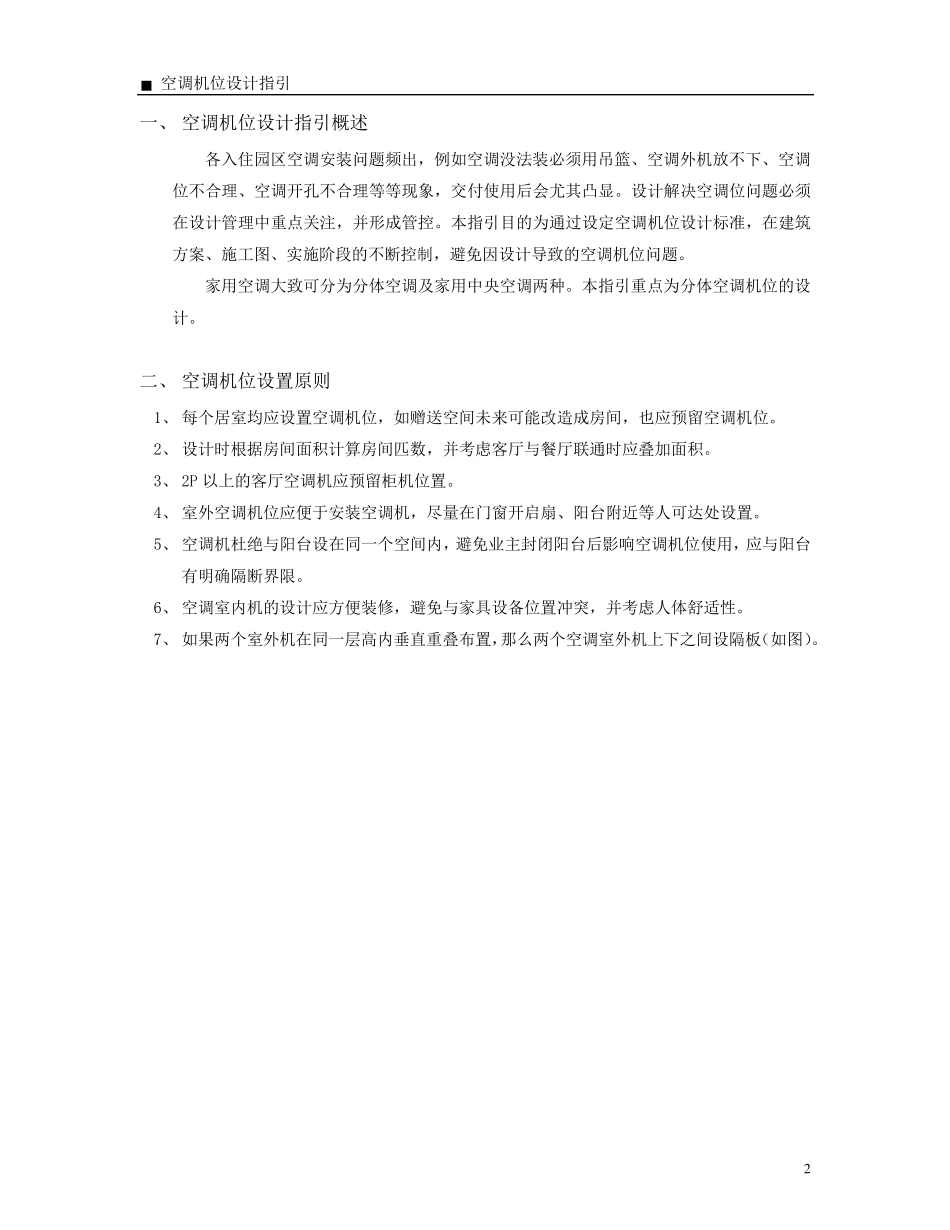

■ 空调机位设计指引 1 目 录 一、 空调机位设计指引概述 ………………………………… 2 二、 空调机设置原则 ………………………………………… 2 三、 空调室外机位的尺寸要求 ……………………………… 2 四、 空调百叶的设计要求 …………………………………… 4 五、 空调机位置设计、安装要求 …………………………… 7 六、 空调机位的冷凝水管、电气设计要求 ………………… 8 七、 空调机位的缺陷案例 …………………………………… 12 八、 空调机位详图示例（cad） ■ 空调机位设计指引 2 一、 空调机位设计指引概述 各入住园区空调安装问题频出，例如空调没法装必须用吊篮、空调外机放不下、空调位不合理、空调开孔不合理等等现象，交付使用后会尤其凸显。设计解决空调位问题必须在设计管理中重点关注，并形成管控。本指引目的为通过设定空调机位设计标准，在建筑方案、施工图、实施阶段的不断控制，避免因设计导致的空调机位问题。 家用空调大致可分为分体空调及家用中央空调两种。本指引重点为分体空调机位的设计。 二、 空调机位设置原则 1、 每个居室均应设置空调机位，如赠送空间未来可能改造成房间，也应预留空调机位。 2、 设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。 3、 2P 以上的客厅空调机应预留柜机位置。 4、 室外空调机位应便于安装空调机，尽量在门窗开启扇、阳台附近等人可达处设置。 5、 空调机杜 绝 与阳台设在同 一个空间内 ，避免业 主 封 闭 阳台后影 响 空调机位使用，应与阳台有 明 确 隔 断界 限 。 6、 空调室内 机的设计应方便装修 ，避免与家具 设备 位置冲 突 ，并考虑人体舒 适 性 。 7、 如果 两个室外机在同 一层 高 内 垂 直 重叠布 置，那 么 两个空调室外机上下之 间设隔 板（ 如图）。 ■ 空调机位设计指引 3 7.1、空调机位不能设置为内凹式。 7.2、两面围合的空调机位在层高线上设混凝土空调隔板。设置转角百叶，开启扇设在靠近窗户开启扇一侧。 ■ 空调机位设计指引 4 三、空调室外机位的尺寸要求 1、 市场供应的分体空调室外机尺寸 目前市场供应的分体空调的常见品牌为格力、美的、海尔、三菱、三星等，匹数越大的空调室外机越大，其中格力空调的室外机相对最大，变频与定频空调的室外机尺寸也不同。 设计时根据房间面积计算房间匹数，并考虑客厅与餐...
