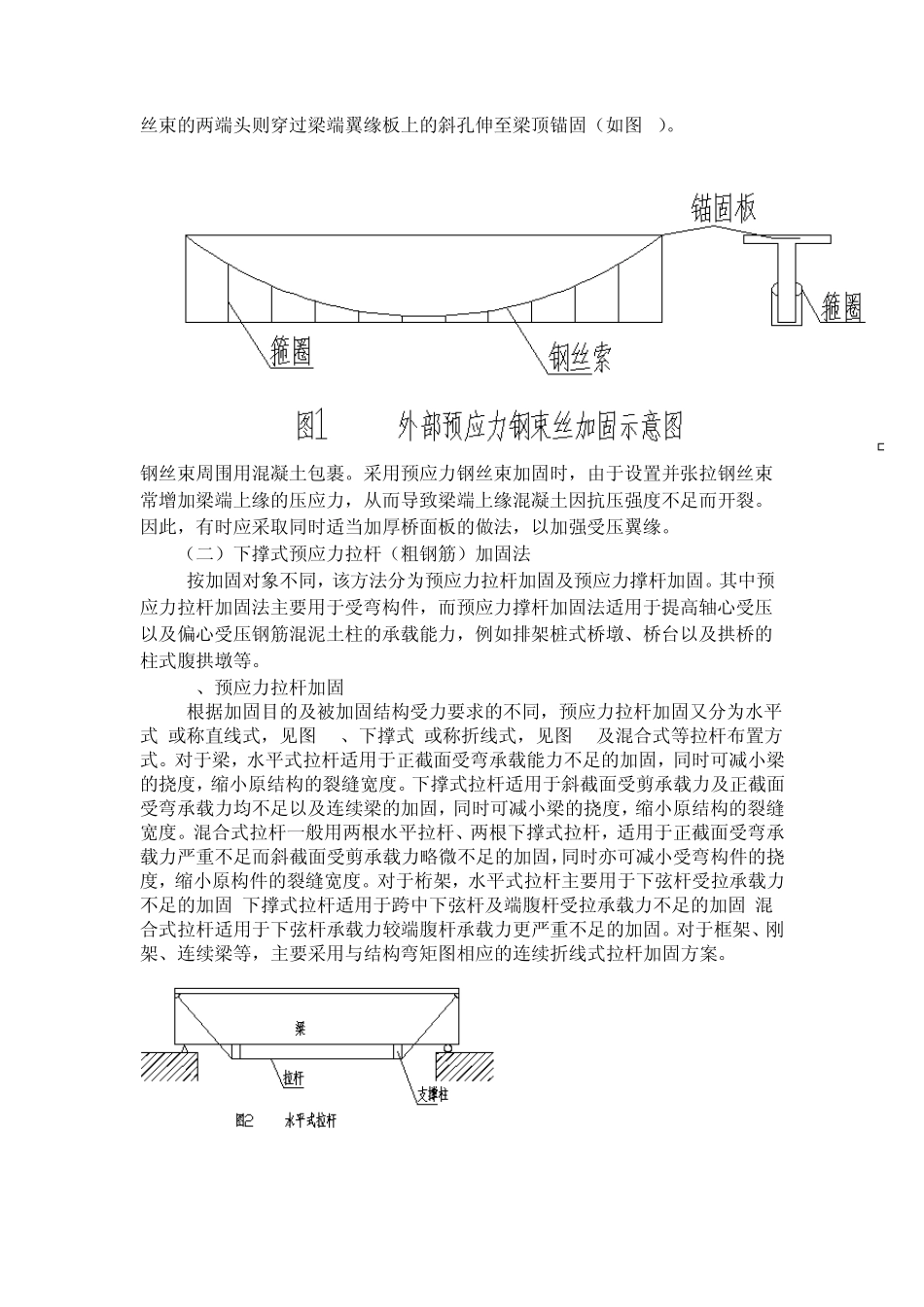

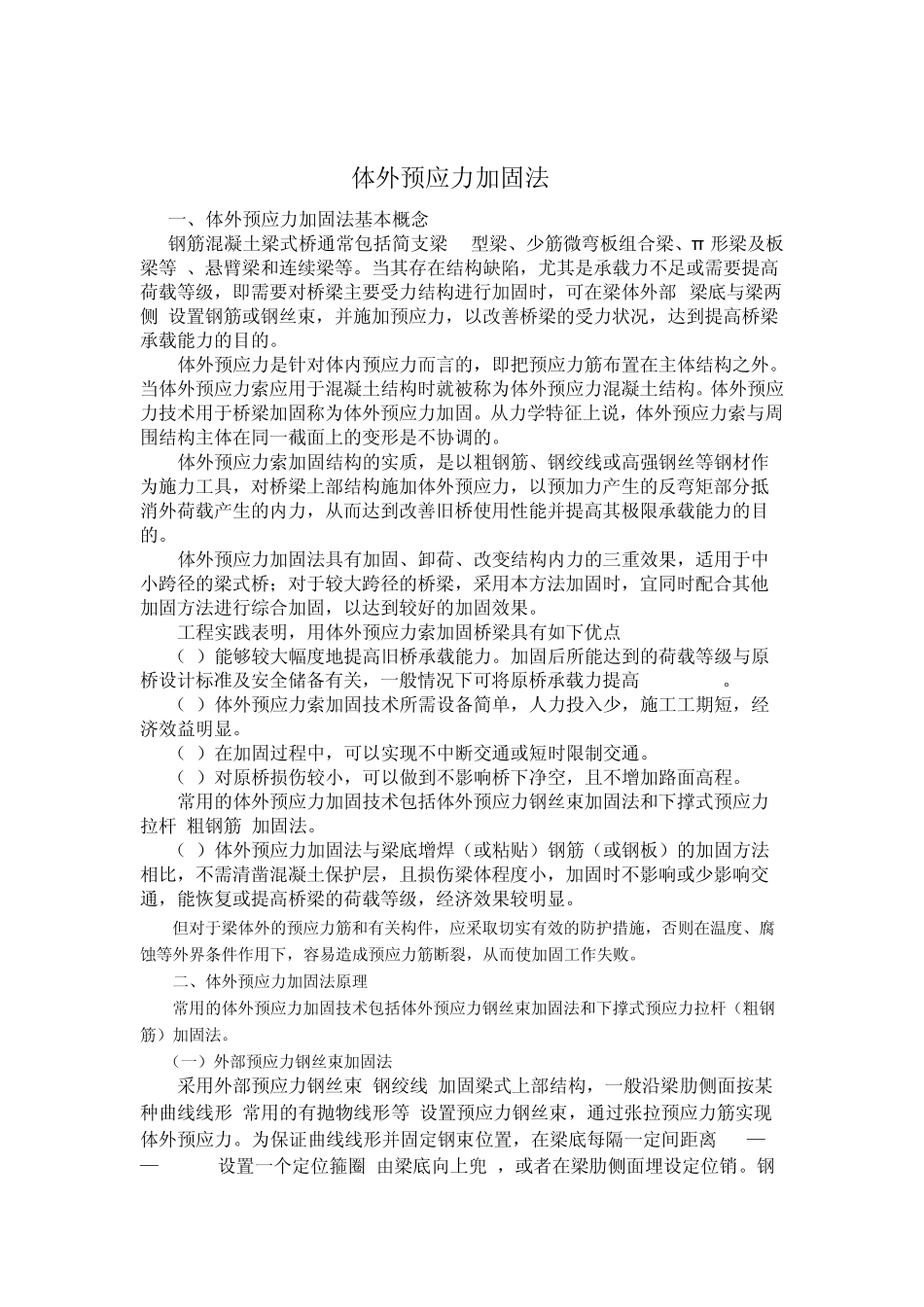

体外预应力加固法 一、体外预应力加固法基本概念 钢筋混凝土梁式桥通常包括简支梁(T型梁、少筋微弯板组合梁、π 形梁及板梁等)、悬臂梁和连续梁等。当其存在结构缺陷，尤其是承载力不足或需要提高荷载等级，即需要对桥梁主要受力结构进行加固时，可在梁体外部 (梁底与梁两侧)设置钢筋或钢丝束，并施加预应力，以改善桥梁的受力状况，达到提高桥梁承载能力的目的。 体外预应力是针对体内预应力而言的，即把预应力筋布置在主体结构之外。当体外预应力索应用于混凝土结构时就被称为体外预应力混凝土结构。体外预应力技术用于桥梁加固称为体外预应力加固。从力学特征上说，体外预应力索与周围结构主体在同一截面上的变形是不协调的。 体外预应力索加固结构的实质，是以粗钢筋、钢绞线或高强钢丝等钢材作为施力工具，对桥梁上部结构施加体外预应力，以预加力产生的反弯矩部分抵消外荷载产生的内力，从而达到改善旧桥使用性能并提高其极限承载能力的目的。 体外预应力加固法具有加固、卸荷、改变结构内力的三重效果，适用于中小跨径的梁式桥；对于较大跨径的桥梁，采用本方法加固时，宜同时配合其他加固方法进行综合加固，以达到较好的加固效果。 工程实践表明，用体外预应力索加固桥梁具有如下优点: （1）能够较大幅度地提高旧桥承载能力。加固后所能达到的荷载等级与原桥设计标准及安全储备有关，一般情况下可将原桥承载力提高 30%--40%。 （2）体外预应力索加固技术所需设备简单，人力投入少，施工工期短，经济效益明显。 （3）在加固过程中，可以实现不中断交通或短时限制交通。 （4）对原桥损伤较小，可以做到不影响桥下净空，且不增加路面高程。 常用的体外预应力加固技术包括体外预应力钢丝束加固法和下撑式预应力拉杆(粗钢筋)加固法。 （5）体外预应力加固法与梁底增焊（或粘贴）钢筋（或钢板）的加固方法相比，不需清凿混凝土保护层，且损伤梁体程度小，加固时不影响或少影响交通，能恢复或提高桥梁的荷载等级，经济效果较明显。 但对于梁体外的预应力筋和有关构件，应采取切实有效的防护措施，否则在温度、腐蚀等外界条件作用下，容易造成预应力筋断裂，从而使加固工作失败。 二、体外预应力加固法原理 常用的体外预应力加固技术包括体外预应力钢丝束加固法和下撑式预应力拉杆（粗钢筋）加固法。 （一）外部预应力钢丝束加固法 采用外部预应力钢丝束(钢绞线)加固梁式上部结构，一般沿梁肋侧面按某种曲线线形(常用的有抛物...
