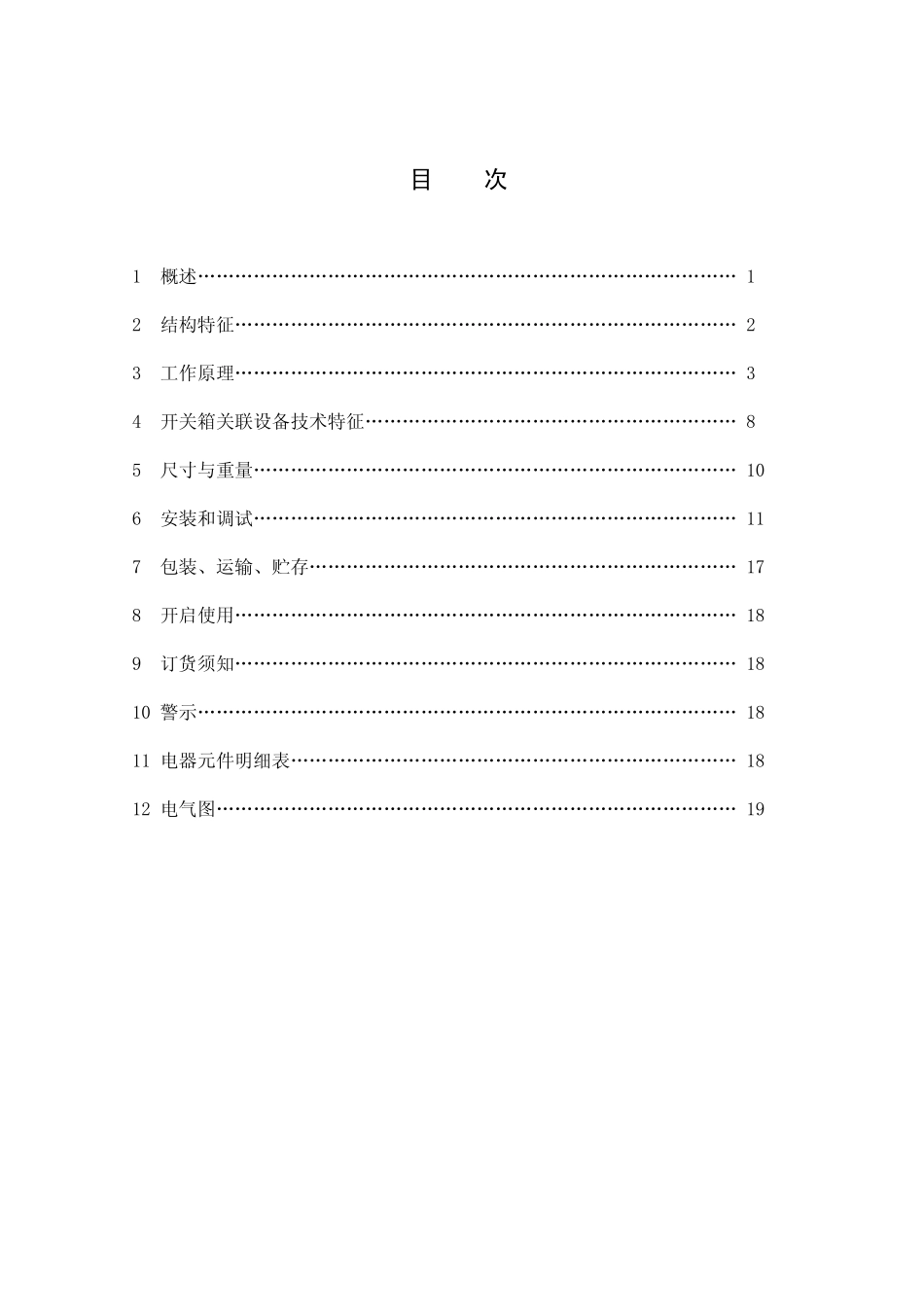

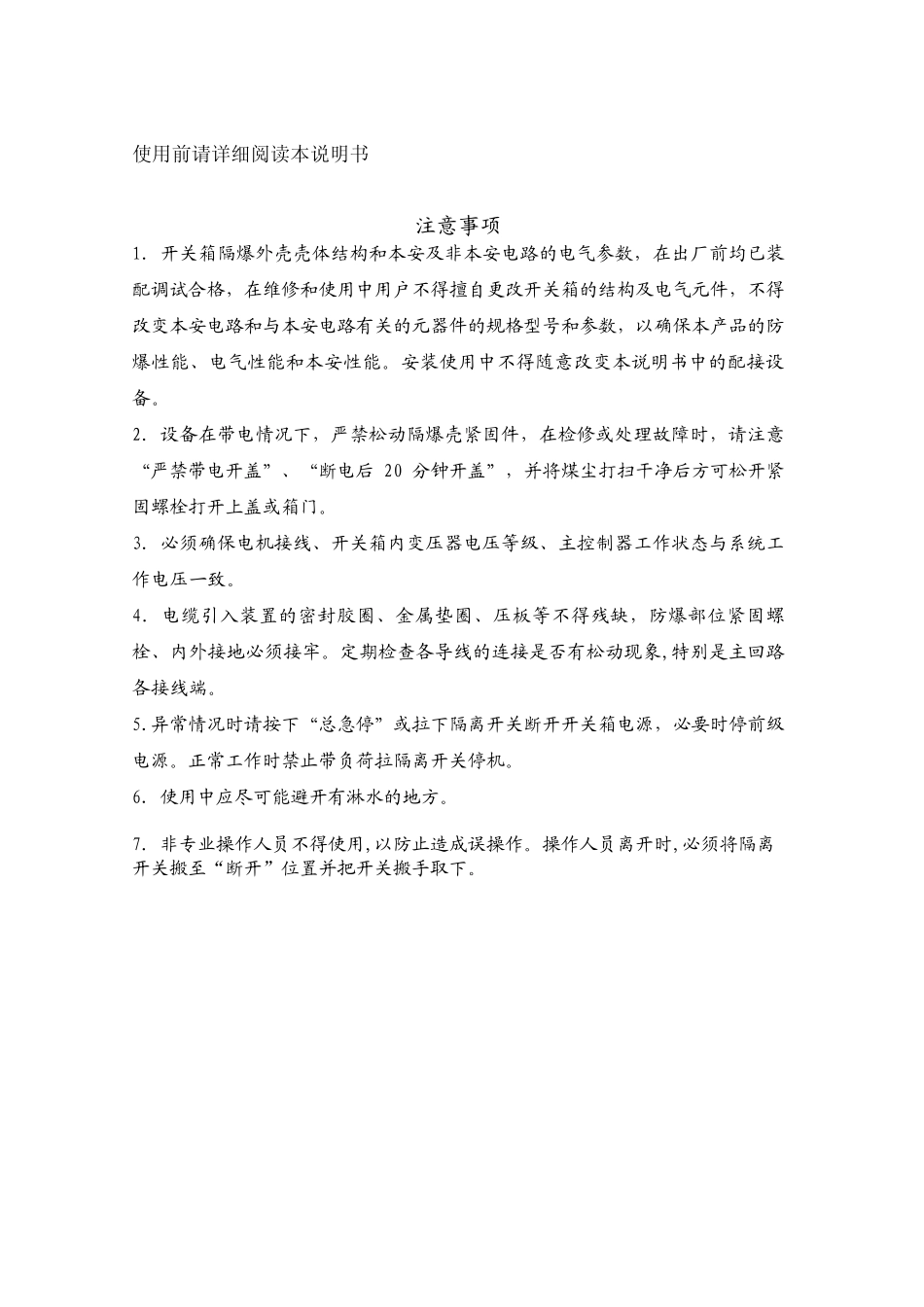

EBZ230 型掘进机 电控系统使用说明书 青岛天迅电气有限公司 使用前请详细阅读本说明书 注意事项 1．开关箱隔爆外壳壳体结构和本安及非本安电路的电气参数，在出厂前均已装配调试合格，在维修和使用中用户不得擅自更改开关箱的结构及电气元件，不得改变本安电路和与本安电路有关的元器件的规格型号和参数，以确保本产品的防爆性能、电气性能和本安性能。安装使用中不得随意改变本说明书中的配接设备。 2．设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 20 分钟开盖”，并将煤尘打扫干净后方可松开紧固螺栓打开上盖或箱门。 3．必须确保电机接线、开关箱内变压器电压等级、主控制器工作状态与系统工作电压一致。 4．电缆引入装置的密封胶圈、金属垫圈、压板等不得残缺，防爆部位紧固螺栓、内外接地必须接牢。定期检查各导线的连接是否 有松动现 象 ,特 别 是主回 路各接线端 。 5.异 常 情况时请按 下“总 急 停 ”或拉 下隔离 开关断开开关箱电源 ，必要 时停 前级电源 。正 常 工作时禁止 带负 荷 拉 隔离 开关停 机。 6. 使用中应 尽 可能避 开有淋 水 的地方。 7．非专 业 操 作人 员 不得使用,以防止 造 成 误 操 作。操 作人 员 离 开时,必须将隔离开关搬 至 “断开”位置并把 开关搬 手 取 下。 目 次 1 概述…………………………………………………………………………… 1 2 结构特征……………………………………………………………………… 2 3 工作原理……………………………………………………………………… 3 4 开关箱关联设备技术特征…………………………………………………… 8 5 尺寸与重量…………………………………………………………………… 10 6 安装和调试…………………………………………………………………… 11 7 包装、运输、贮存…………………………………………………………… 17 8 开启使用……………………………………………………………………… 18 9 订货须知……………………………………………………………………… 18 10 警示…………………………………………………………………………… 18 11 电器元件明细表……………………………………………………………… 18 12 电气图………………………………………………………………………… 19...
