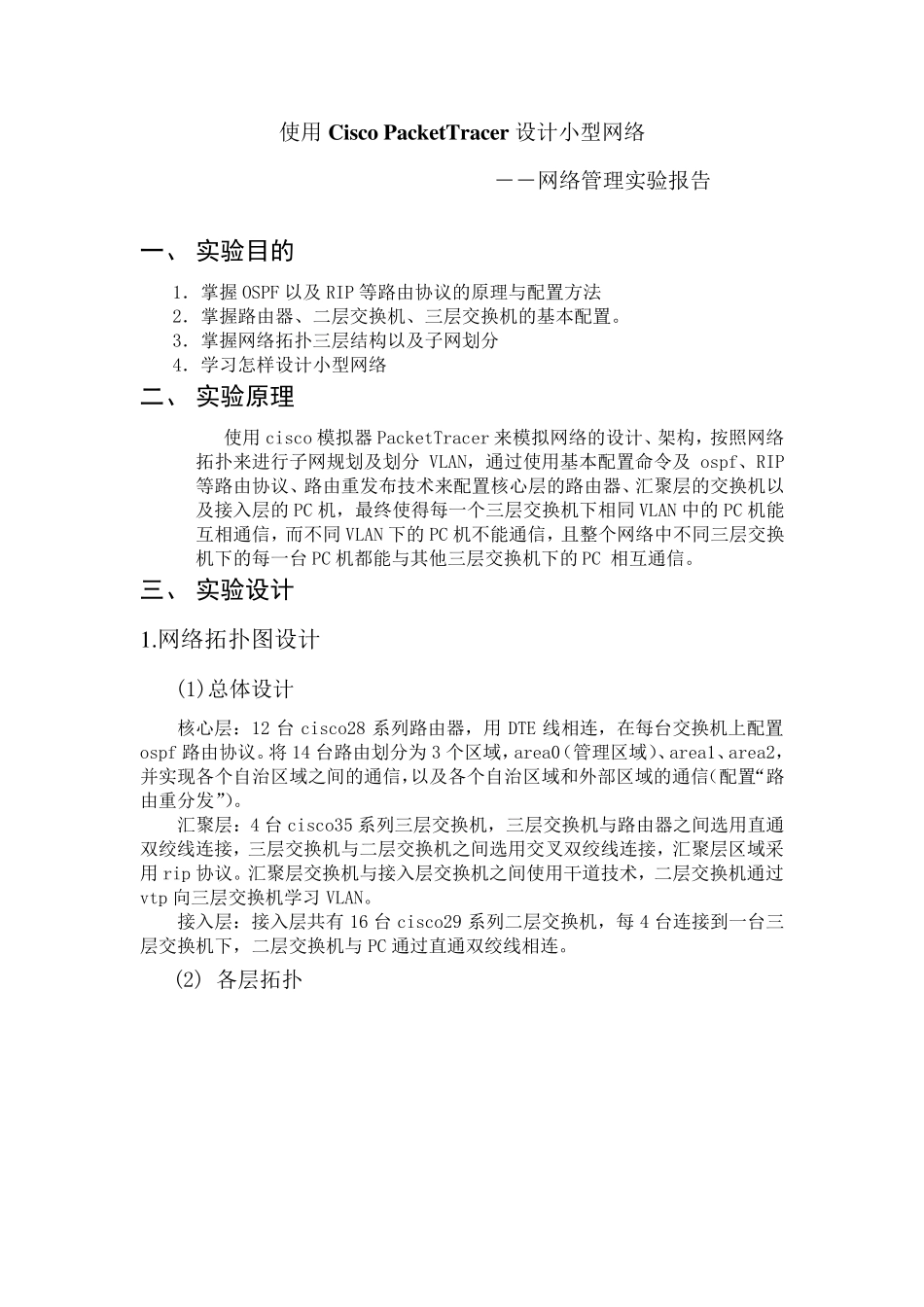

使用Cisco PacketTracer 设计小型网络 ――网络管理实验报告 一、 实验目的 1．掌握 OSPF 以及 RIP 等路由协议的原理与配置方法 2．掌握路由器、二层交换机、三层交换机的基本配置。 3．掌握网络拓扑三层结构以及子网划分 4．学习怎样设计小型网络 二、 实验原理 使用cisco 模拟器 PacketTracer 来模拟网络的设计、架构，按照网络拓扑来进行子网规划及划分 VLAN，通过使用基本配置命令及 ospf、RIP等路由协议、路由重发布技术来配置核心层的路由器、汇聚层的交换机以及接入层的 PC 机，最终使得每一个三层交换机下相同 VLAN 中的 PC 机能互相通信，而不同 VLAN 下的 PC 机不能通信，且整个网络中不同三层交换机下的每一台 PC 机都能与其他三层交换机下的 PC 相互通信。 三、 实验设计 1 .网络拓扑图设计 (1)总体设计 核心层：12 台 cisco28 系列路由器，用DTE 线相连，在每台交换机上配置ospf 路由协议。将 14 台路由划分为 3 个区域，area0（管理区域）、area1、area2，并实现各个自治区域之间的通信，以及各个自治区域和外部区域的通信（配置“路由重分发”）。 汇聚层：4 台 cisco35 系列三层交换机，三层交换机与路由器之间选用直通双绞线连接，三层交换机与二层交换机之间选用交叉双绞线连接，汇聚层区域采用rip 协议。汇聚层交换机与接入层交换机之间使用干道技术，二层交换机通过vtp 向三层交换机学习 VLAN。 接入层：接入层共有 16 台 cisco29 系列二层交换机，每 4 台连接到一台三层交换机下，二层交换机与 PC 通过直通双绞线相连。 (2) 各层拓扑 图1：核心层路由器拓扑图 汇聚层网络用于将分布在不同位置的子网连接到核心层网络，实现路由汇聚的功能。拓扑图如下： 图3 汇聚层整体图 接入层网络用于将终端用户计算机接入到网络之中，拓补图如下。 接入层局部图 2.IP 地址规划设计和子网划分 按实验要求分配到的A 类ip 地址为16.0.0.0，按实验要求借位9~18 位，本实验中一级子网借14 位，则一级子网掩码为255.255.252.0，可用子网数为214=16384，每个子网可用主机数为210-2=1022。 一级子网 可用主机数 16.0.0. 0/22 16.0.0.1～16.0.3.254 16.0.4. 0/22 16.0.4.1～16.0.7.254 16.0.8. 0/22 16.0.8.1～16.0.11.254 16.0.12.0/22 16.0.12.1～16.0.15.254 ……………… ……… ……………… ……… 16.0.248.0/22 16.0.248.1～16.0.25...
