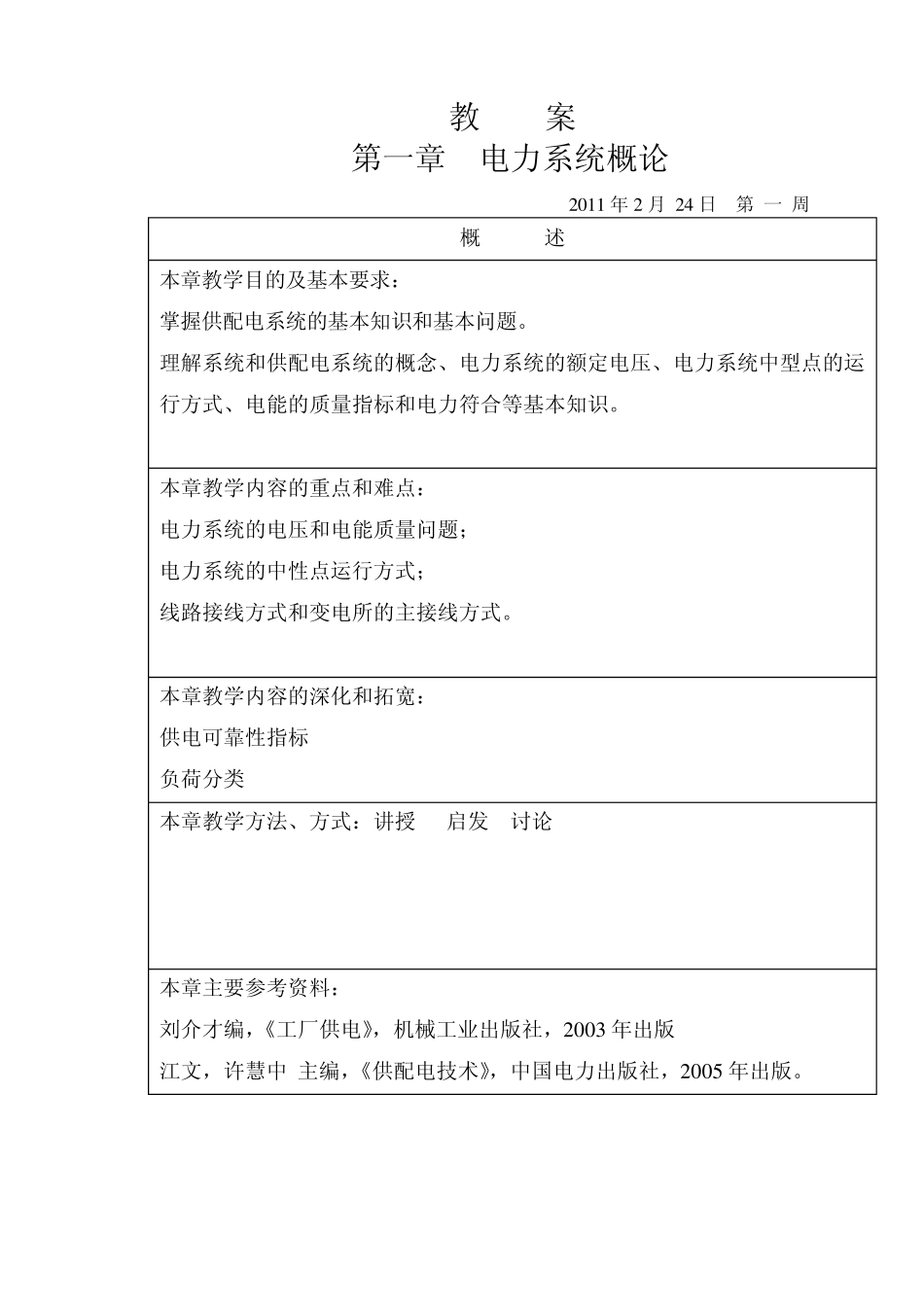

教 案 第一章 电力系统概论 2 0 1 1 年2 月 2 4 日 第 一 周 概 述 本章教学目的及基本要求： 掌握供配电系统的基本知识和基本问题。 理解系统和供配电系统的概念、电力系统的额定电压、电力系统中型点的运行方式、电能的质量指标和电力符合等基本知识。 本章教学内容的重点和难点： 电力系统的电压和电能质量问题； 电力系统的中性点运行方式； 线路接线方式和变电所的主接线方式。 本章教学内容的深化和拓宽： 供电可靠性指标 负荷分类 本章教学方法、方式：讲授 启发 讨论 本章主要参考资料： 刘介才编，《工厂供电》，机械工业出版社，2 0 0 3 年出版 江文，许慧中 主编，《供配电技术》，中国电力出版社，2 0 0 5 年出版。 单 元 教 案 首 页 2 0 1 1 年2 月2 4 日第一周 课题：1 .1 电力系统和供配电系统概述 课次： 1 1 .2 电力系统的额定电压 1 .3 电力系统的中性点运行方式 教学方法：讲授、讨论、启发 教具：普通 教学目的： 理解系统和供配电系统的概念、电力系统的额定电压、电力系统中型点的运行方式 教学重点：电力系统的额定电压的确定 教学难点：电力系统中型点的运行方式的区别 教学过程时间分配（包括组织教学：复习旧课、作业问题分析、讲授新课、新课小结、布置作业） 新课导入 7 分钟 讲授新课 7 0 分钟 巩固小结 3 分钟 课堂练习 1 0 分钟 课后记： 一、 电力系统的基本概念 电力系统主要是由上面三个部分组成的一个发电、输电、变配电和用电的整体，见下图。 T 1T 1发电厂T 2用户用户T 2T 2T 2电力网发电厂～～用户T 2用户 1、发电厂 2、电力网 1）变配电所 2）电力线路 3、电能用户 二、 工厂供电系统 1、具有高压配电所的工厂供电系统 2、具有总降压变电所的工厂供电系统 3、高压深入负荷中心的工厂供电系统 4、只有一个变电所或配电所的工厂供电系统 三、工厂供电的要求和课程任务 1、要求：（一） 安全、 （二）可靠、 （三）优质 （四）经济 2、任务：学生初步掌握中小型工厂供电系统运行维护及简单设计计算所必需的基本理论和基本知识，为今后从事工厂供电技术工作奠定初步的基础。 四、电力系统的额定电压 1、供电质量的主要指标：频率、电压。 2、额定电压的国家标准：GB 156-2007《标准电压》 （一）电力线路的额定电压 （二）用电设备的额定电压 ～GMMMU N+5%-5% （三）发电机...
