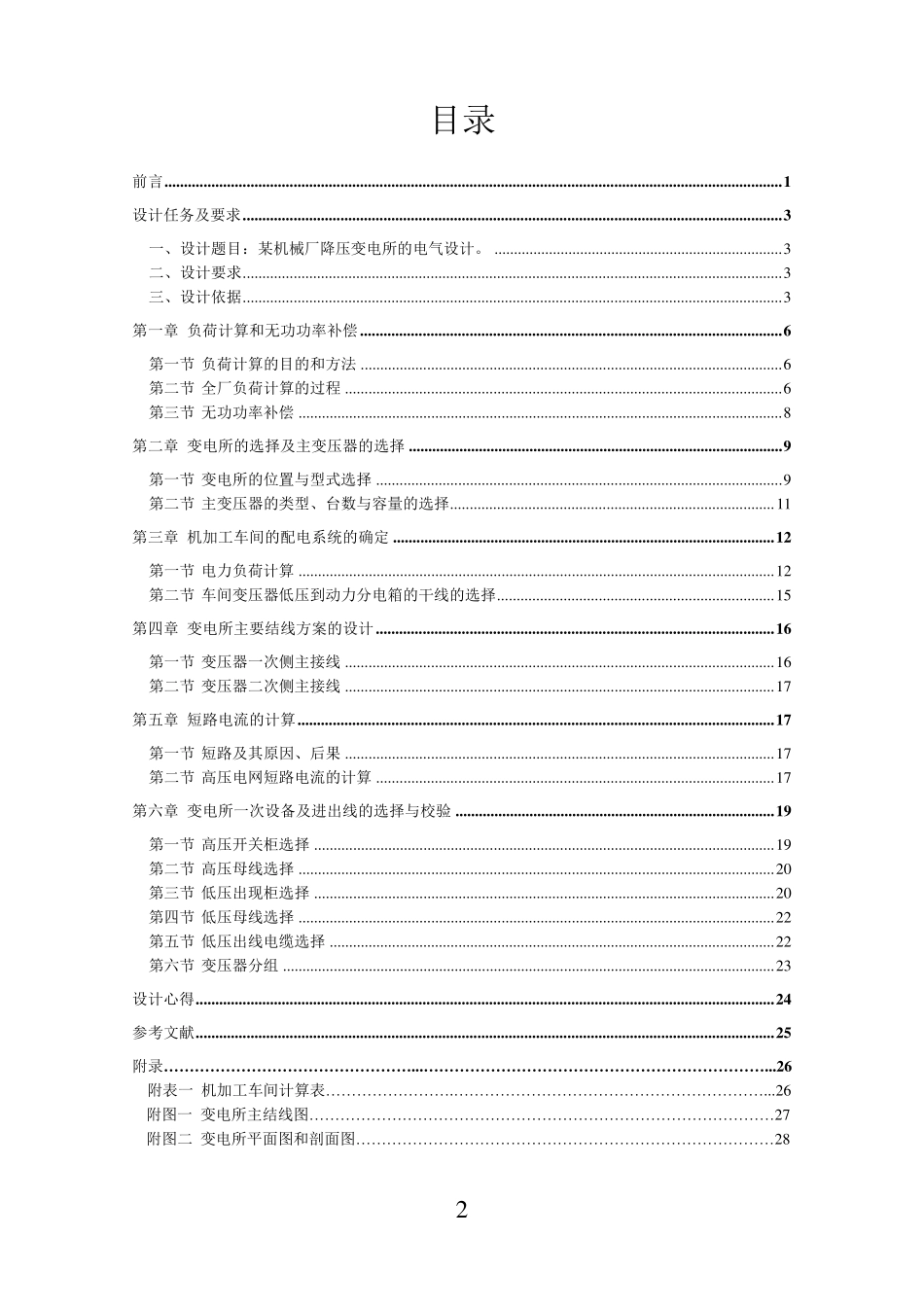

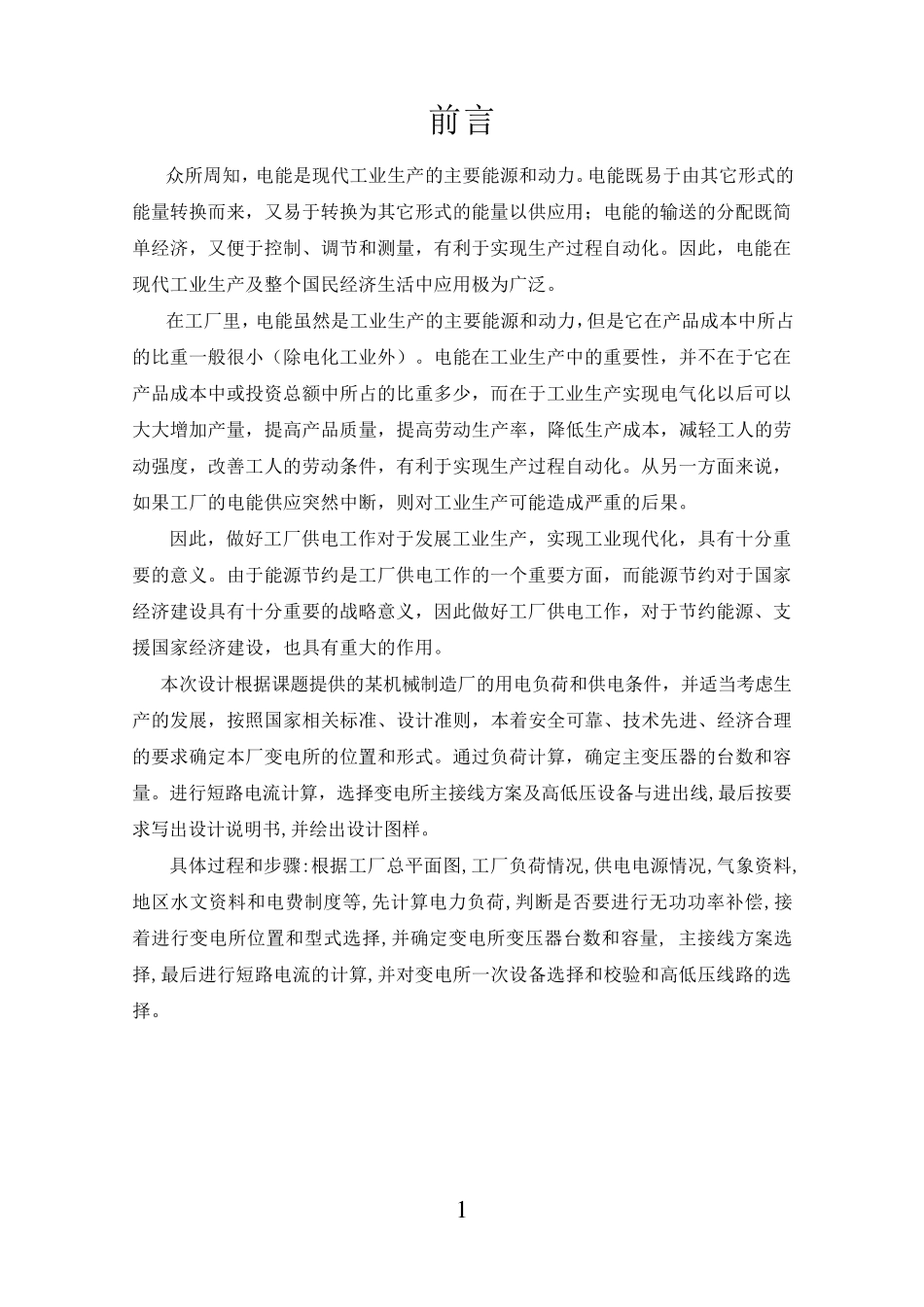

1 前言 众所周知,电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来,又易于转换为其它形式的能量以供应用;电能的输送的分配既简单经济,又便于控制、调节和测量,有利于实现生产过程自动化。因此,电能在现代工业生产及整个国民经济生活中应用极为广泛。 在工厂里,电能虽然是工业生产的主要能源和动力,但是它在产品成本中所占的比重一般很小(除电化工业外)。电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于工业生产实现电气化以后可以大大增加产量,提高产品质量,提高劳动生产率,降低生产成本,减轻工人的劳动强度,改善工人的劳动条件,有利于实现生产过程自动化。从另一方面来说,如果工厂的电能供应突然中断,则对工业生产可能造成严重的后果。 因此,做好工厂供电工作对于发展工业生产,实现工业现代化,具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面,而能源节约对于国家经济建设具有十分重要的战略意义,因此做好工厂供电工作,对于节约能源、支援国家经济建设,也 具有重大的作用。 本次 设计 根 据 课 题 提供的某 机 械 制造厂的用电负 荷 和供电条件,并适 当 考 虑 生产的发展,按 照 国家相 关 标 准 、设计 准 则,本着 安 全 可靠 、技 术 先 进 、经济合 理的要求 确 定 本厂变 电所的位 置 和形式。通 过负 荷 计 算 ,确 定 主变 压 器 的台 数 和容量。进 行 短 路 电流 计 算 ,选 择 变 电所主接 线 方案 及高低压 设备 与 进 出 线 ,最 后按 要求 写 出 设计 说明 书 ,并绘 出 设计 图 样 。 具体 过程和步 骤 :根 据 工厂总平 面图 ,工厂负 荷 情 况 ,供电电源情 况 ,气象 资料 ,地 区 水 文 资料 和电费 制度等 ,先 计 算 电力负 荷 ,判 断是否 要进 行 无 功 功 率补 偿 ,接着 进 行 变 电所位 置 和型 式选 择 ,并确 定 变 电所变 压 器 台 数 和容 量, 主接 线 方案 选择 ,最 后进 行 短 路 电流 的计 算 ,并对变 电所一次 设备 选 择 和校 验 和高低压 线 路 的选择 。 2 目录 前言 ........................................................................................................................................................
