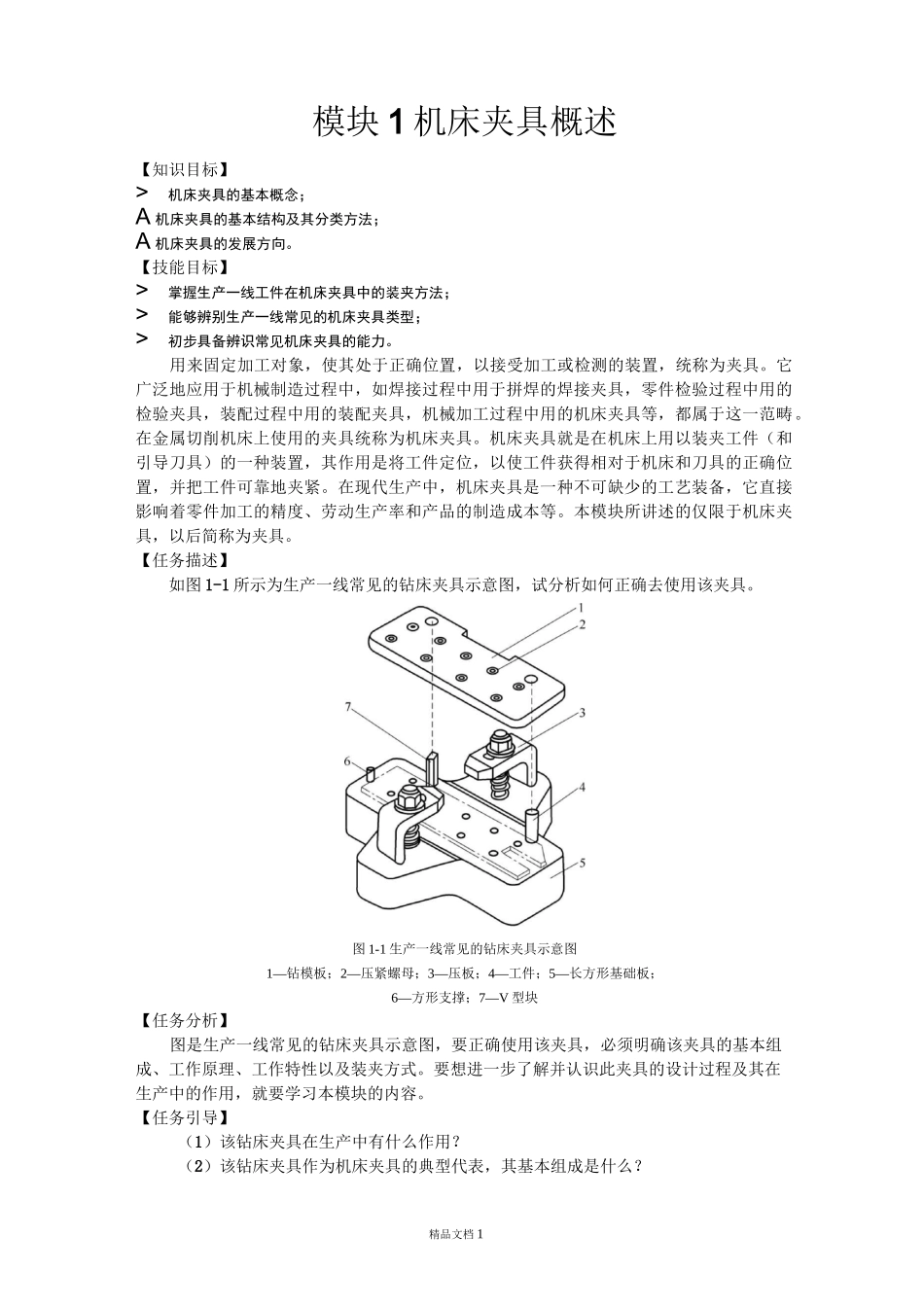

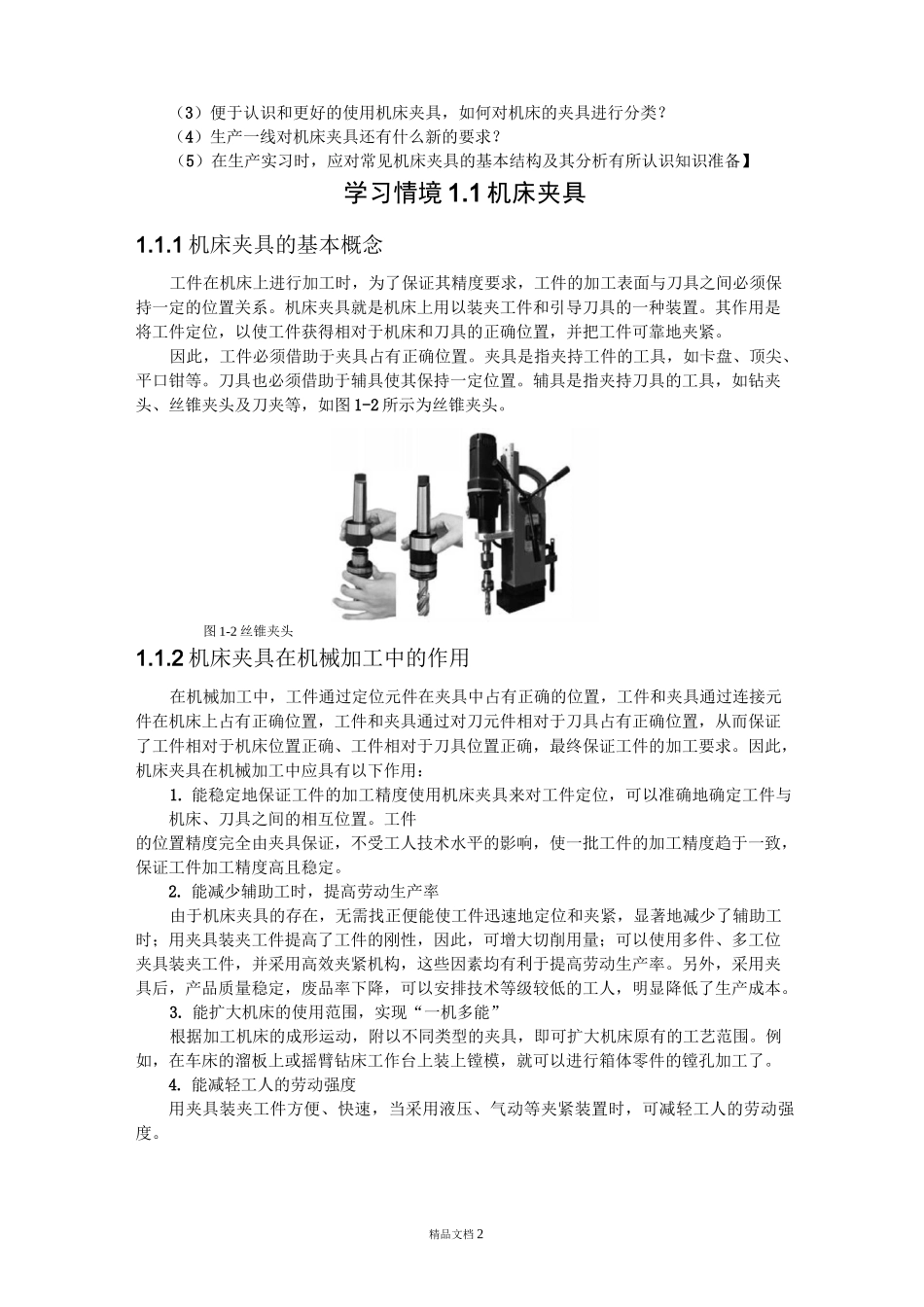

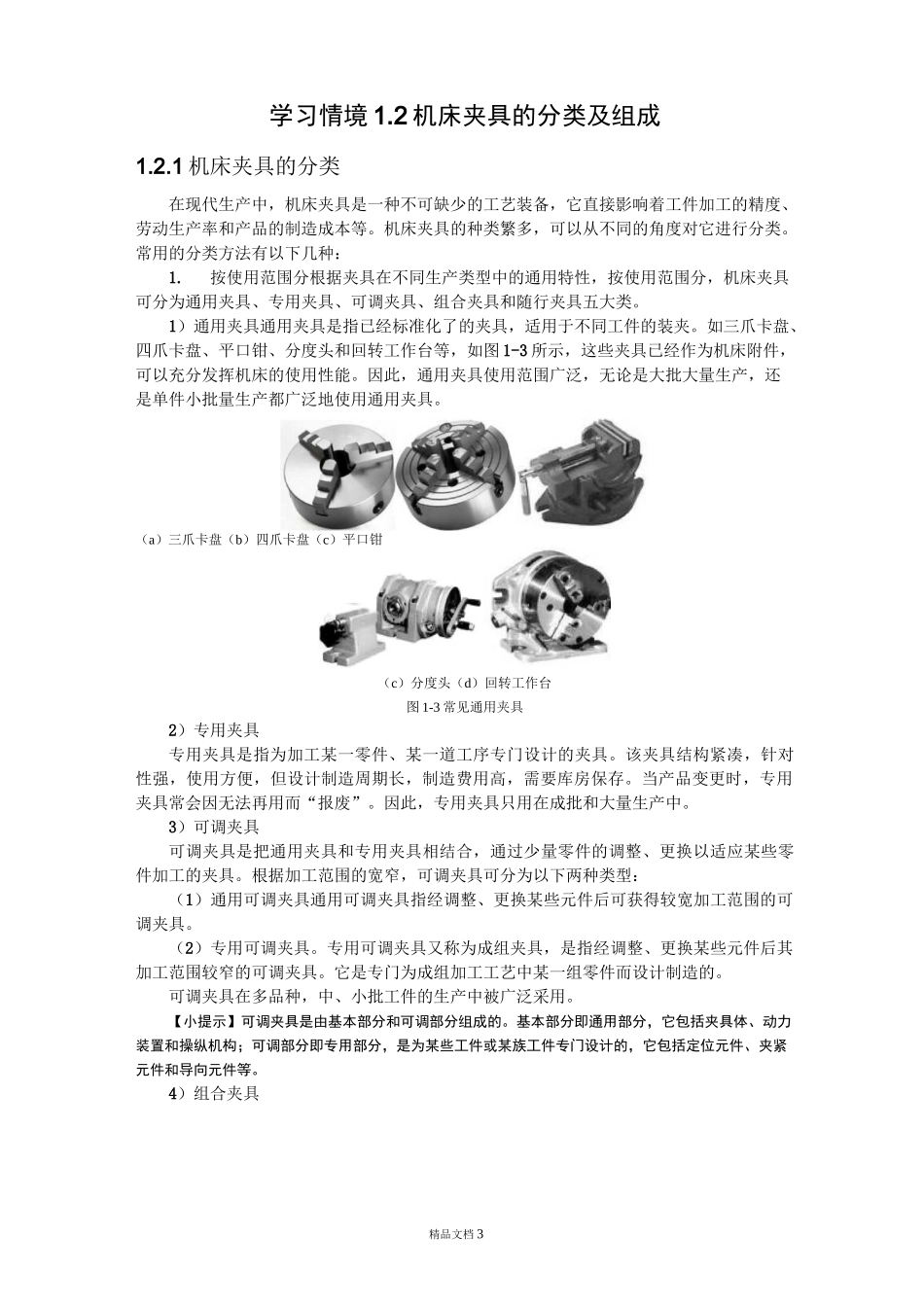

精品文档 1模块 1 机床夹具概述【知识目标】>机床夹具的基本概念；A 机床夹具的基本结构及其分类方法；A 机床夹具的发展方向。【技能目标】>掌握生产一线工件在机床夹具中的装夹方法；>能够辨别生产一线常见的机床夹具类型；>初步具备辨识常见机床夹具的能力。用来固定加工对象，使其处于正确位置，以接受加工或检测的装置，统称为夹具。它广泛地应用于机械制造过程中，如焊接过程中用于拼焊的焊接夹具，零件检验过程中用的检验夹具，装配过程中用的装配夹具，机械加工过程中用的机床夹具等，都属于这一范畴。在金属切削机床上使用的夹具统称为机床夹具。机床夹具就是在机床上用以装夹工件（和引导刀具）的一种装置，其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着零件加工的精度、劳动生产率和产品的制造成本等。本模块所讲述的仅限于机床夹具，以后简称为夹具。【任务描述】如图 1-1 所示为生产一线常见的钻床夹具示意图，试分析如何正确去使用该夹具。图 1-1 生产一线常见的钻床夹具示意图1—钻模板；2—压紧螺母；3—压板；4—工件；5—长方形基础板；6—方形支撑；7—V 型块【任务分析】图是生产一线常见的钻床夹具示意图，要正确使用该夹具，必须明确该夹具的基本组成、工作原理、工作特性以及装夹方式。要想进一步了解并认识此夹具的设计过程及其在生产中的作用，就要学习本模块的内容。【任务引导】（1）该钻床夹具在生产中有什么作用？（2）该钻床夹具作为机床夹具的典型代表，其基本组成是什么？精品文档 2（3）便于认识和更好的使用机床夹具，如何对机床的夹具进行分类？（4）生产一线对机床夹具还有什么新的要求？（5）在生产实习时，应对常见机床夹具的基本结构及其分析有所认识知识准备】学习情境 1.1 机床夹具1.1.1 机床夹具的基本概念工件在机床上进行加工时，为了保证其精度要求，工件的加工表面与刀具之间必须保持一定的位置关系。机床夹具就是机床上用以装夹工件和引导刀具的一种装置。其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。因此，工件必须借助于夹具占有正确位置。夹具是指夹持工件的工具，如卡盘、顶尖、平口钳等。刀具也必须借助于辅具使其保持一定位置。辅具是指夹持刀具的工具，如钻夹头、丝锥夹头及刀夹等，如图 1-2 所示为丝锥夹头。图 1-2 丝锥夹头1...
