光缆交接箱技术说明书

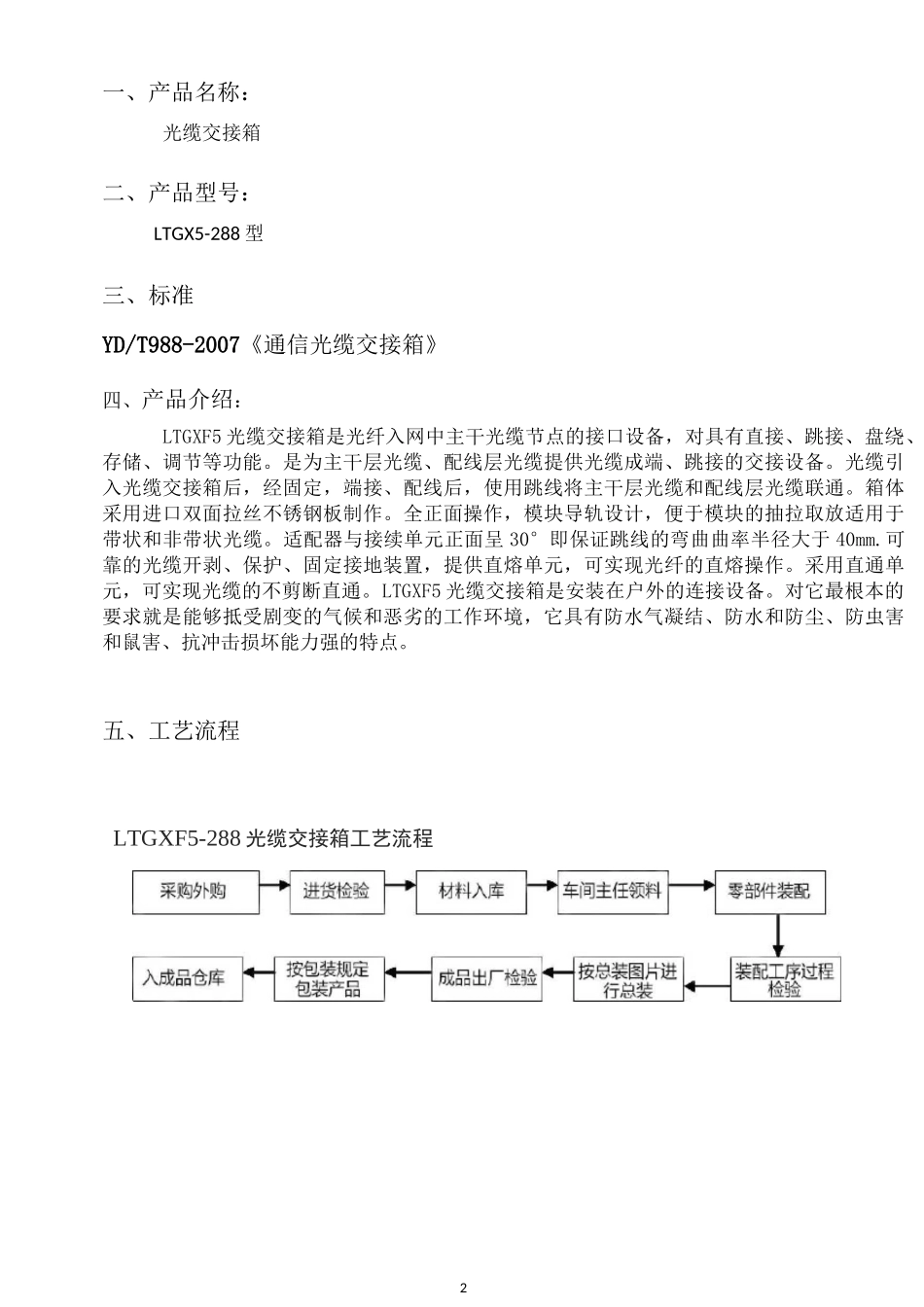

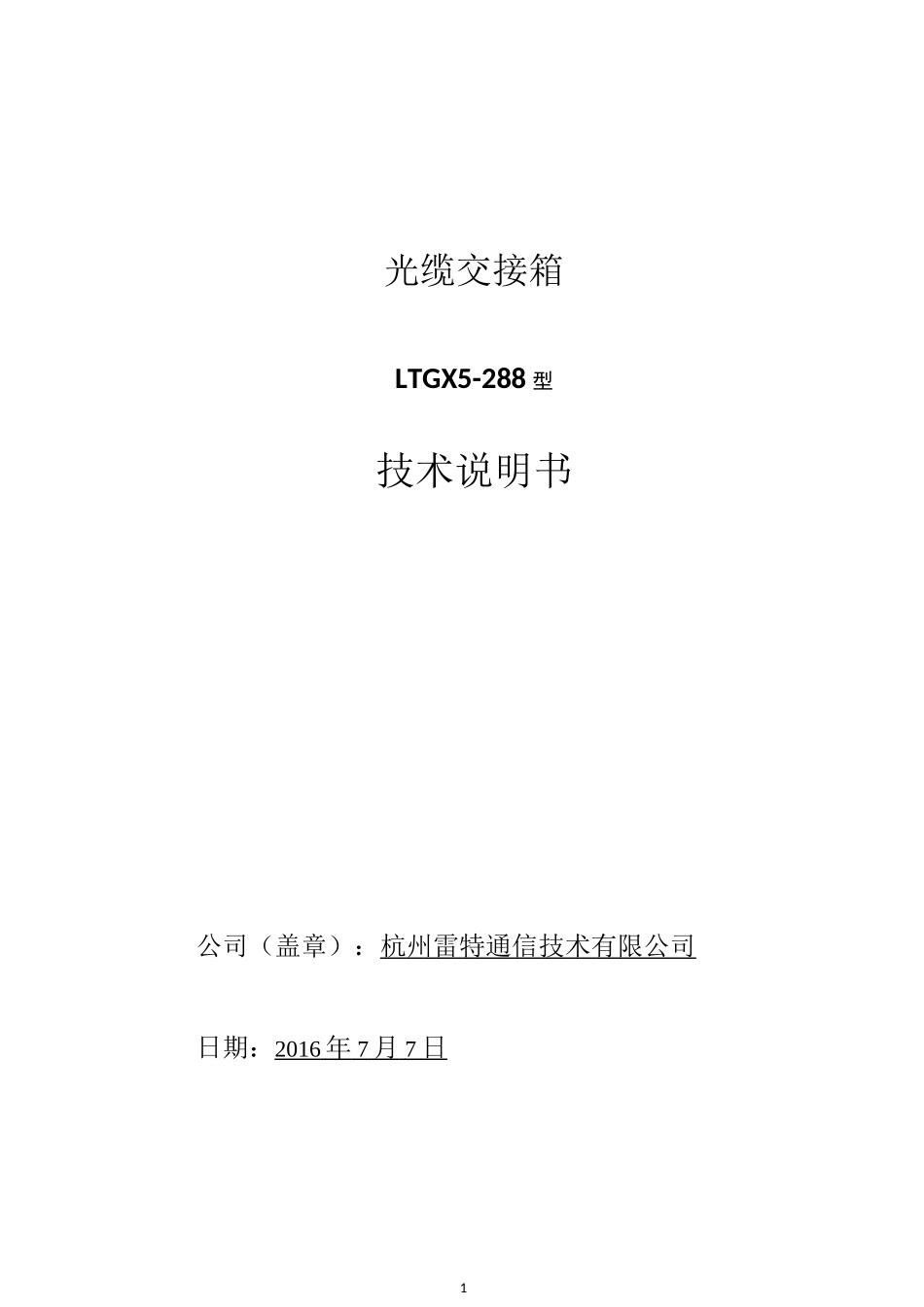

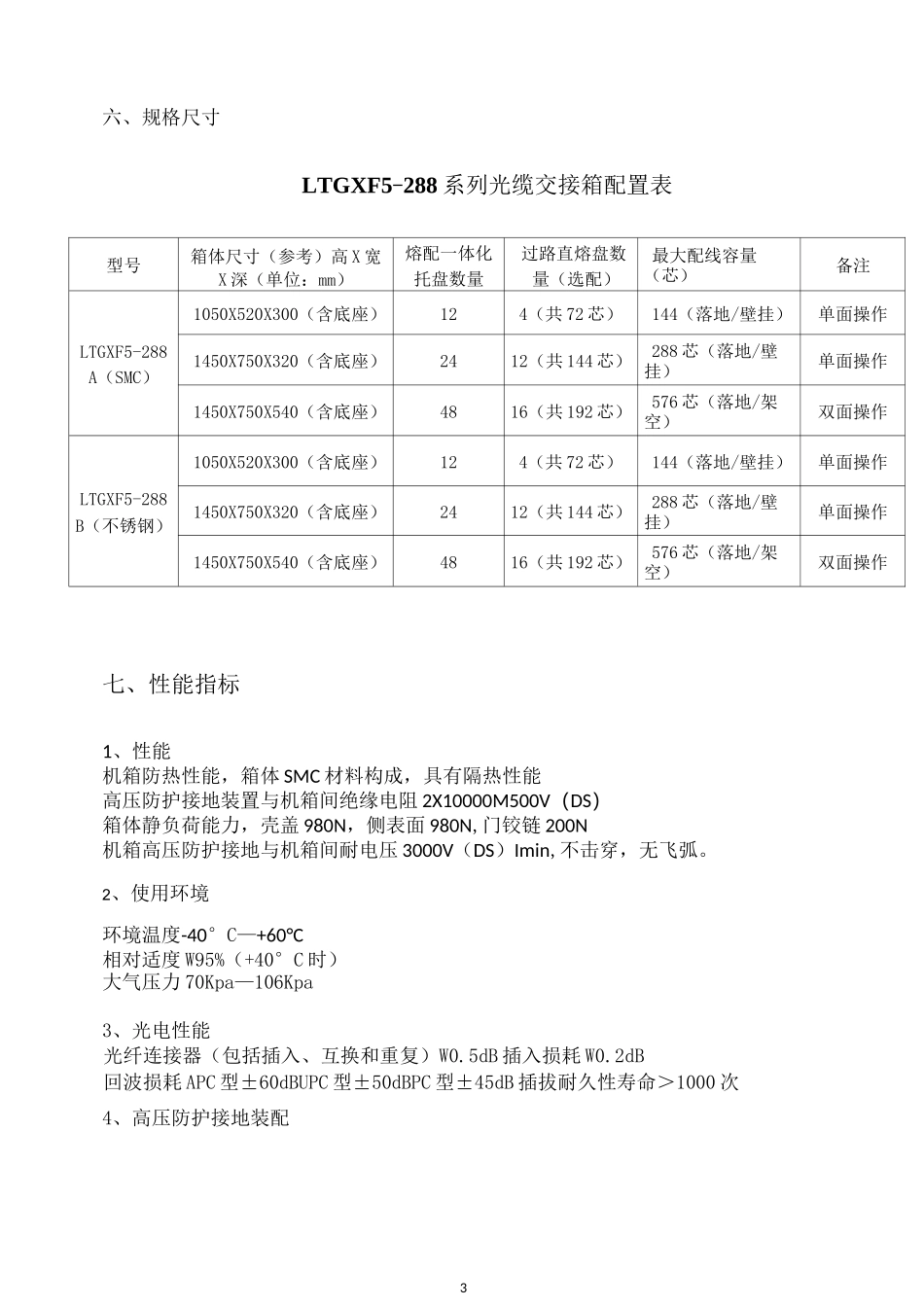

1光缆交接箱LTGX5-288 型技术说明书公司（盖章）：杭州雷特通信技术有限公司日期：2016 年 7 月 7 日 2一、产品名称：光缆交接箱二、产品型号：LTGX5-288 型三、标准YD/T988-2007《通信光缆交接箱》四、产品介绍：LTGXF5 光缆交接箱是光纤入网中主干光缆节点的接口设备，对具有直接、跳接、盘绕、存储、调节等功能。是为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定，端接、配线后，使用跳线将主干层光缆和配线层光缆联通。箱体采用进口双面拉丝不锈钢板制作。全正面操作，模块导轨设计，便于模块的抽拉取放适用于带状和非带状光缆。适配器与接续单元正面呈 30°即保证跳线的弯曲曲率半径大于 40mm.可靠的光缆开剥、保护、固定接地装置，提供直熔单元，可实现光纤的直熔操作。采用直通单元，可实现光缆的不剪断直通。LTGXF5 光缆交接箱是安装在户外的连接设备。对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境，它具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。五、工艺流程LTGXF5-288 光缆交接箱工艺流程3六、规格尺寸LTGXF5-288 系列光缆交接箱配置表型号箱体尺寸（参考）高 X 宽X 深（单位：mm）熔配一体化托盘数量过路直熔盘数量（选配）最大配线容量（芯）备注LTGXF5-288A（SMC）1050X520X300（含底座）124（共 72 芯）144（落地/壁挂）单面操作1450X750X320（含底座）2412（共 144 芯）288 芯（落地/壁挂）单面操作1450X750X540（含底座）4816（共 192 芯）576 芯（落地/架空）双面操作LTGXF5-288B（不锈钢）1050X520X300（含底座）124（共 72 芯）144（落地/壁挂）单面操作1450X750X320（含底座）2412（共 144 芯）288 芯（落地/壁挂）单面操作1450X750X540（含底座）4816（共 192 芯）576 芯（落地/架空）双面操作七、性能指标1、性能机箱防热性能，箱体 SMC 材料构成，具有隔热性能高压防护接地装置与机箱间绝缘电阻 2X10000M500V（DS）箱体静负荷能力，壳盖 980N，侧表面 980N,门铰链 200N机箱高压防护接地与机箱间耐电压 3000V（DS）Imin,不击穿，无飞弧。2、使用环境环境温度-40°C—+60°C相对适度 W95%（+40°C 时）大气压力 70Kpa—106Kpa3、光电性能光纤连接器（包括插入、互换和重复）W0.5dB 插入损耗 W0.2dB回波损耗 APC 型±60dBUPC 型±50dBPC 型±45dB 插拔耐久性寿命＞1000 次4、高压防护接地装...
