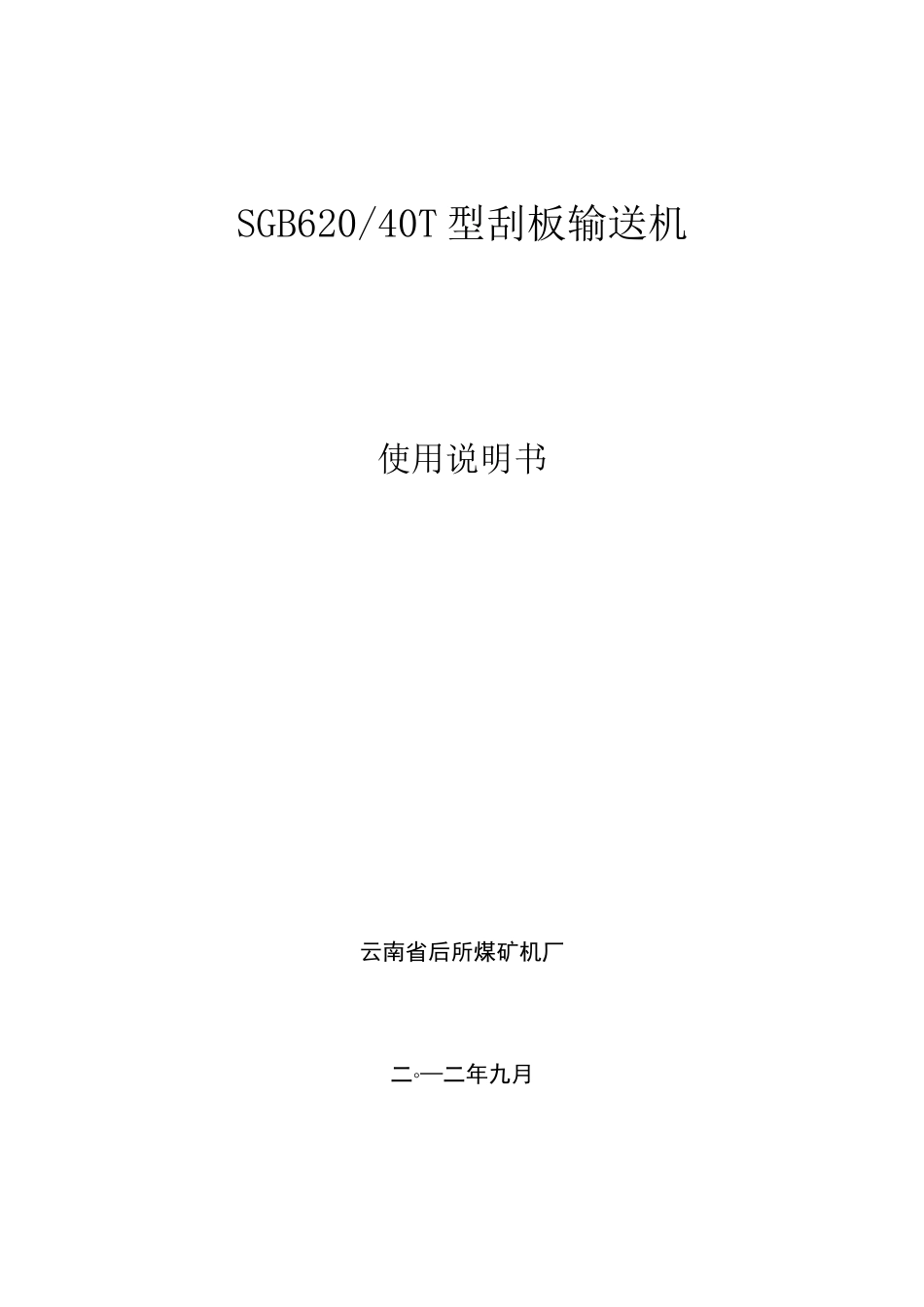

SGB620/40T 型刮板输送机使用说明书云南省后所煤矿机厂二◦—二年九月一、概述1、使用范围本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。2、特点（1）本机是用于煤矿井下采煤工作面，沿工作面全长铺设的刮板输送机。其主要特点是：料槽为工型，槽间联接为高强度可活动式，牵引链条为矿用高强度圆环链。具有可弯曲性能，适应井下地形起伏铺设弯曲状态下运行。（2）电机采用矿用输送机专用的隔爆三相交流鼠笼式电机，启动力矩为额定力矩的〜倍，适应工作面刮板输送机频繁满载启动的要求。（3）工作面刮板输送机的用量大、型式多、发展迅速、更新换代快，SGB620/40T 是刮板运输机的典型机型。（4）物料是沿着刮板链条运行方向，从机头端部抛落卸载，其机头卸载结构简单，安装方便。二、产品型式及型号说明1、型式：本机属边双链刮板输送机。2、SGB620/40T 型号含义说明：S—表示输送机G—表示刮板B—表示边双链型620—表示中部槽外宽宽度（mm）40 一电动机功率（kw）T—表示设计修改序号三、结构组成与工作原理1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾等部件组成。2、主要部件结构及工作原理传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、液力偶合器、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板链构成封闭式无极传动链，从而起到运输煤炭的作用。2.1.1 减速器减速器由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速器，总减速比为。第一、二、三轴的轴承为单列圆锥滚子轴承，第四轴为双列向心球面滚子轴承。组装时，螺旋伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点。轴圆弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫，调整轴向位置。调整好的啮合侧隙不小于 0.17 毫米，接触斑点沿齿长和齿高方向不小于 50％。减速器的第一对圆弧伞齿轮形为格里森制。减速器内注入 150 号工业齿轮油，注入量为减速器水平位置时浸入大圆弧伞齿轮的 1/3，以保证润滑。2.1.2 链轮链轮与半滚筒组装成一体，为刮板链传递动力。2.1.3 机头架机头架由侧板、中板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。2.1.4 盲轴盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮。2.1.5 紧链器紧链器主要由偏心轮、外壳、闸带和制动轮组成，通过闸...
