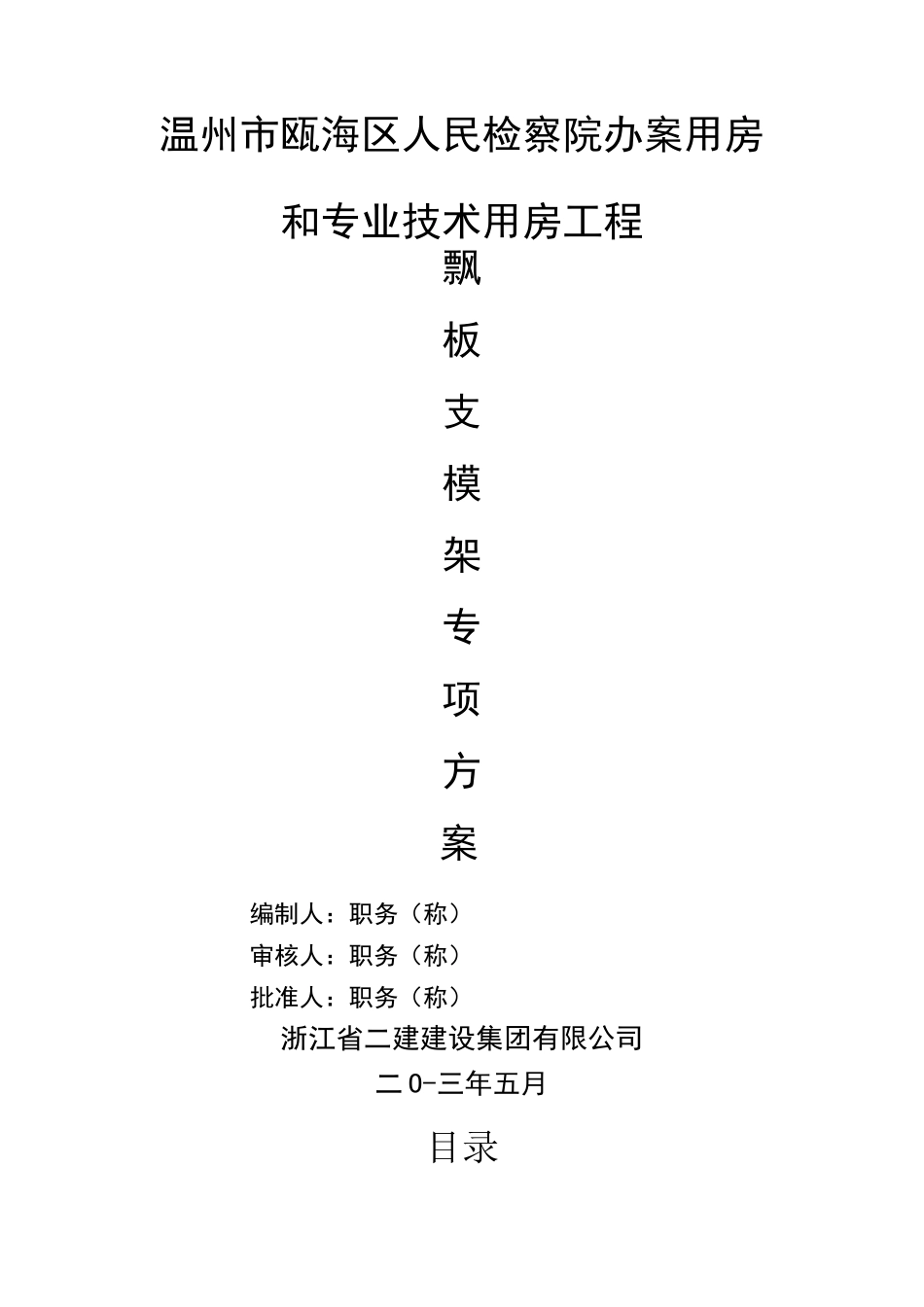

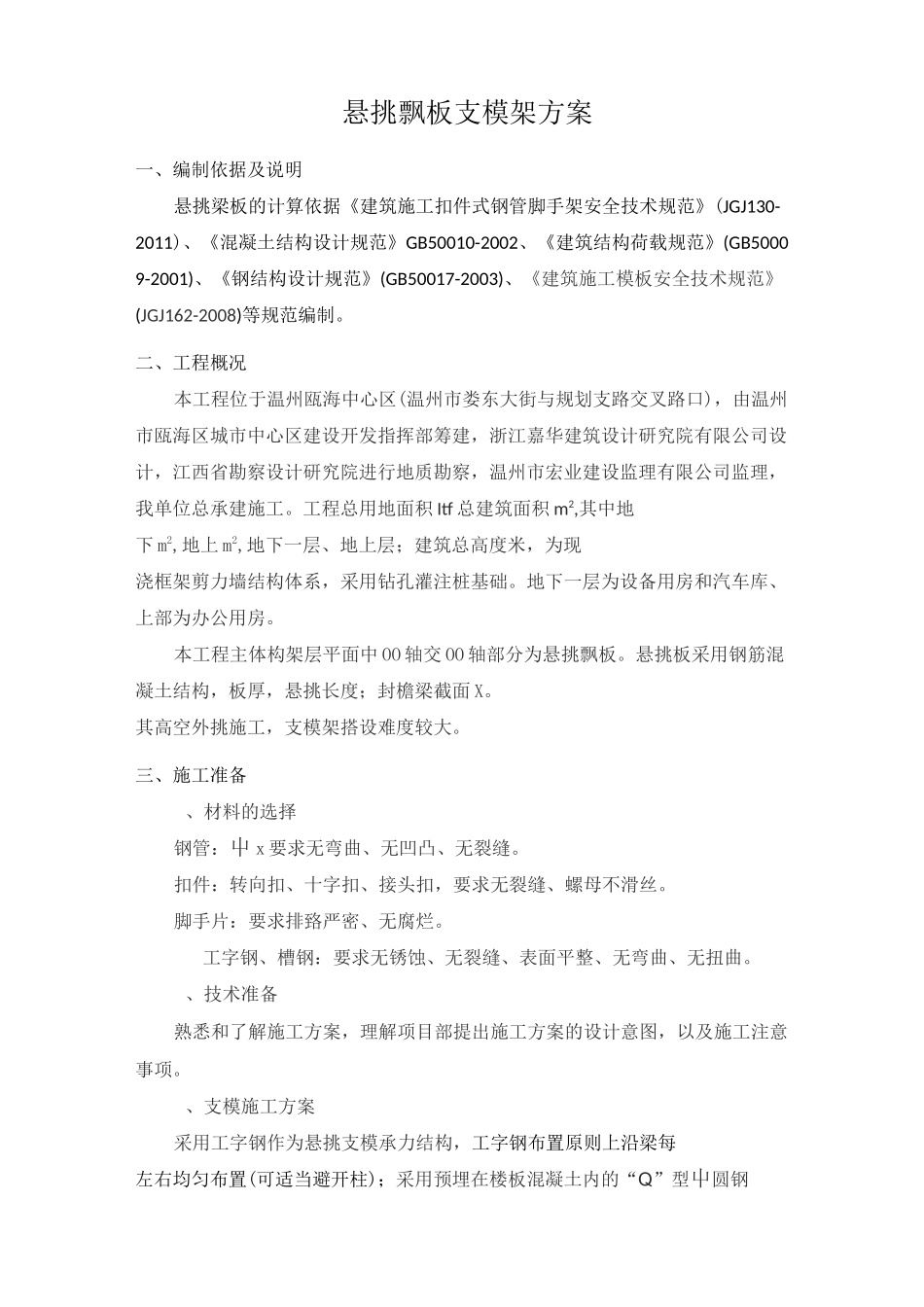

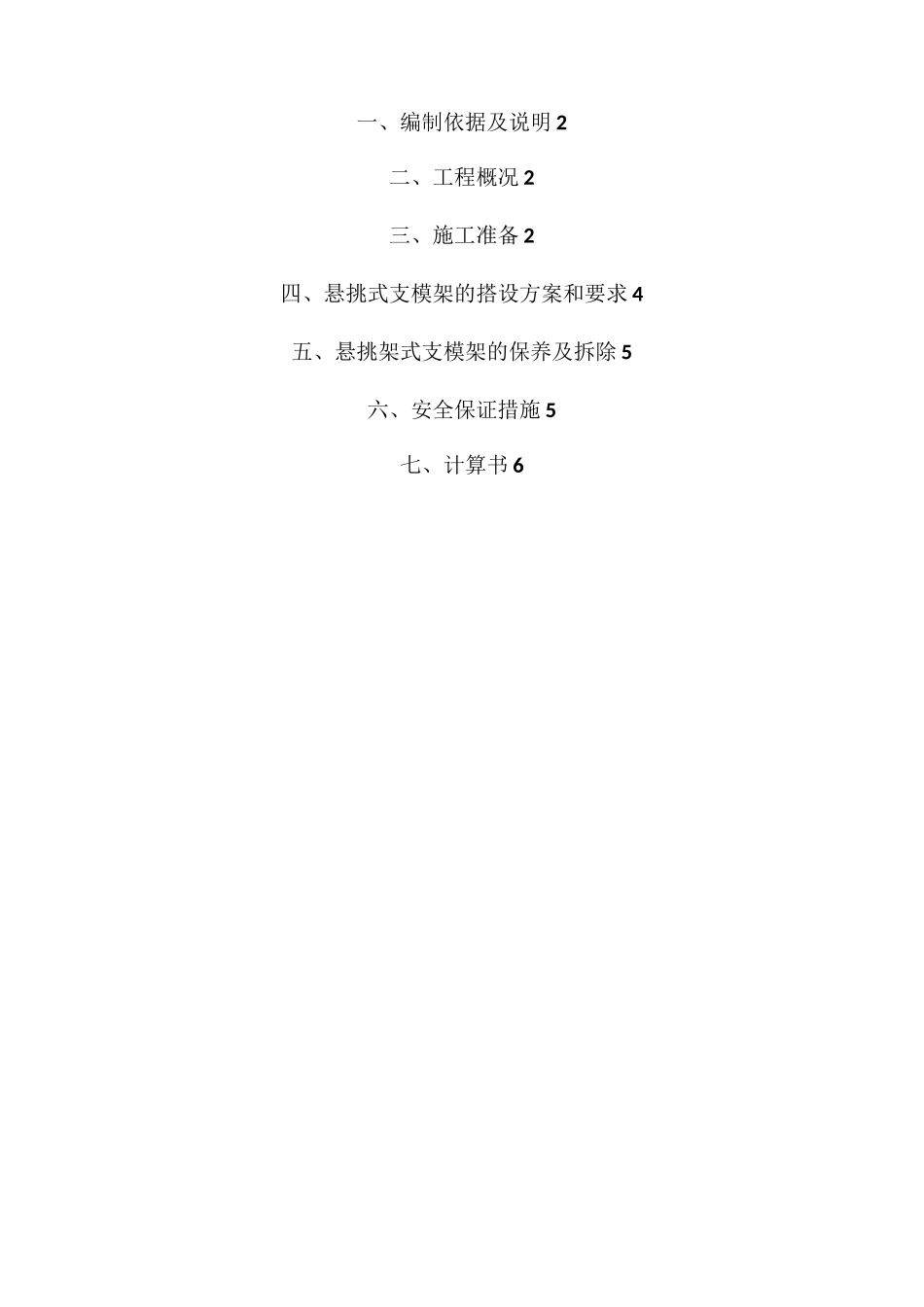

温州市瓯海区人民检察院办案用房和专业技术用房工程飘板支模架专项方案编制人：职务（称）审核人：职务（称）批准人：职务（称）浙江省二建建设集团有限公司二 O-三年五月目录一、编制依据及说明 2二、工程概况 2三、施工准备 2四、悬挑式支模架的搭设方案和要求 4五、悬挑架式支模架的保养及拆除 5六、安全保证措施 5七、计算书 6悬挑飘板支模架方案一、编制依据及说明悬挑梁板的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)、《建筑施工模板安全技术规范》(JGJ162-2008)等规范编制。二、工程概况本工程位于温州瓯海中心区(温州市娄东大街与规划支路交叉路口)，由温州市瓯海区城市中心区建设开发指挥部筹建，浙江嘉华建筑设计研究院有限公司设计，江西省勘察设计研究院进行地质勘察，温州市宏业建设监理有限公司监理，我单位总承建施工。工程总用地面积 Itf 总建筑面积 m2,其中地下 m2,地上 m2,地下一层、地上层；建筑总高度米，为现浇框架剪力墙结构体系，采用钻孔灌注桩基础。地下一层为设备用房和汽车库、上部为办公用房。本工程主体构架层平面中 OO 轴交 OO 轴部分为悬挑飘板。悬挑板采用钢筋混凝土结构，板厚，悬挑长度；封檐梁截面 X。其高空外挑施工，支模架搭设难度较大。三、施工准备、材料的选择钢管：屮 x 要求无弯曲、无凹凸、无裂缝。扣件：转向扣、十字扣、接头扣，要求无裂缝、螺母不滑丝。脚手片：要求排臵严密、无腐烂。工字钢、槽钢：要求无锈蚀、无裂缝、表面平整、无弯曲、无扭曲。、技术准备熟悉和了解施工方案，理解项目部提出施工方案的设计意图，以及施工注意事项。、支模施工方案采用工字钢作为悬挑支模承力结构，工字钢布置原则上沿梁每左右均匀布置(可适当避开柱)；采用预埋在楼板混凝土内的“Q”型屮圆钢固定。工字钢下设槽钢做为支撑斜杆，斜杆两端分别与预埋在混凝土内的预埋钢板、工字钢满焊焊接，焊缝高度为。详见附图：悬挑部分工字钢上采用的焊短钢筋头作为立杆钢管定位。悬挑工字钢安装完毕，搭设满堂钢管支撑作为弧形构架的支撑系统。立杆间距为水平杆钢管步高为，钢管立杆纵向间距为，与工字钢间距相同。为了确耳丄嵌】1eidi10保支模钢管支架的侧向稳定性，在悬挑飘板纵向方向满设剪刀撑。四、悬挑式支模架的搭设方案和要求、悬挑式支模架的布置本挑架...
